15t 40t 80t 100t hydraulisk kantpress Cnc-bockningsmaskin

Pressbroms/böjmaskin

hydraulisk kantpress cnc-bockningsmaskin med precisionsbackgauge, servomotor, säkerhetsskydd, snabbklämma, kulskruv och linjär styrning. Alla från Tyskland, USA, Holland, Italien Märkesdelar. Böjtjockleken och längden kan tillverkas skräddarsydda.

Klippbar grafik

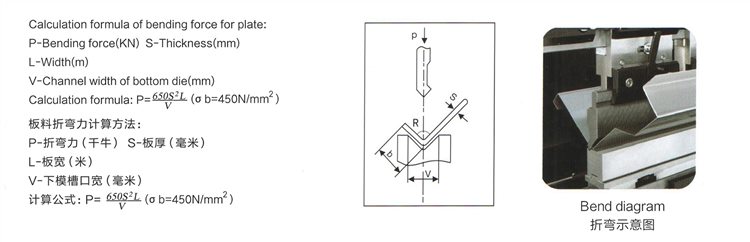

Kraftdiagram för kantpress

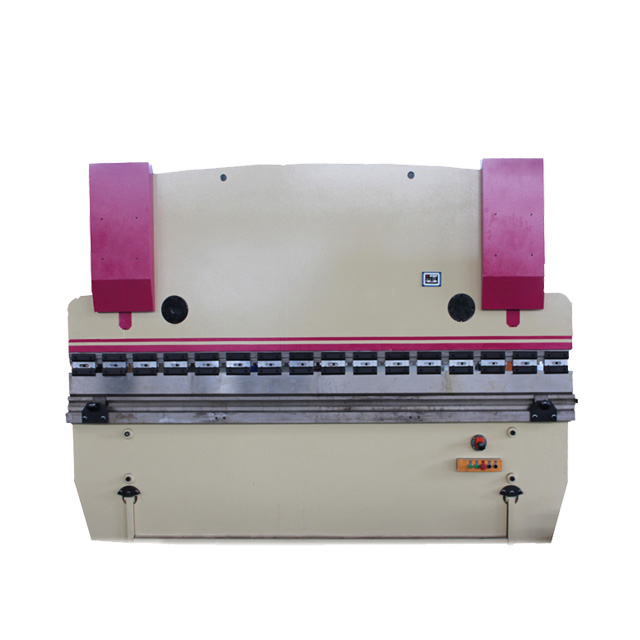

WC67Y/K kantpress

●Servomotorstyrning

●Lagra upp till 100 program

●Upp till 25 böjar per program

●Verktygsbibliotek & Verktygsprogram

●Automatiskt program för böjningsvinkel

●Högre ram och backgahge hastighet

●Högre böj- och positioneringsnoggrannhet

WC 67Y/K Funktioner

Hela den svetsade maskinstrukturen uppnår hög styvhet; maskinen är designad av ANSYS mjukvara som kan säkerställa tillförlitligheten och precisionen hos kantpressen.

Motorerna för backgauge styrs av växelriktare, vilket kan uppnå hög positioneringsnoggrannhet för backguage och ram genom att ändra frekvensen och spänningen på motorn.

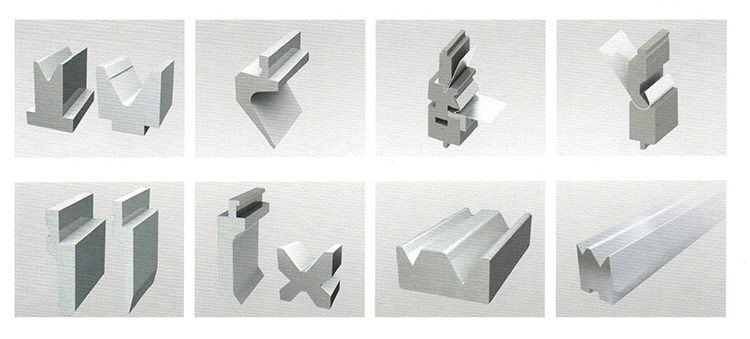

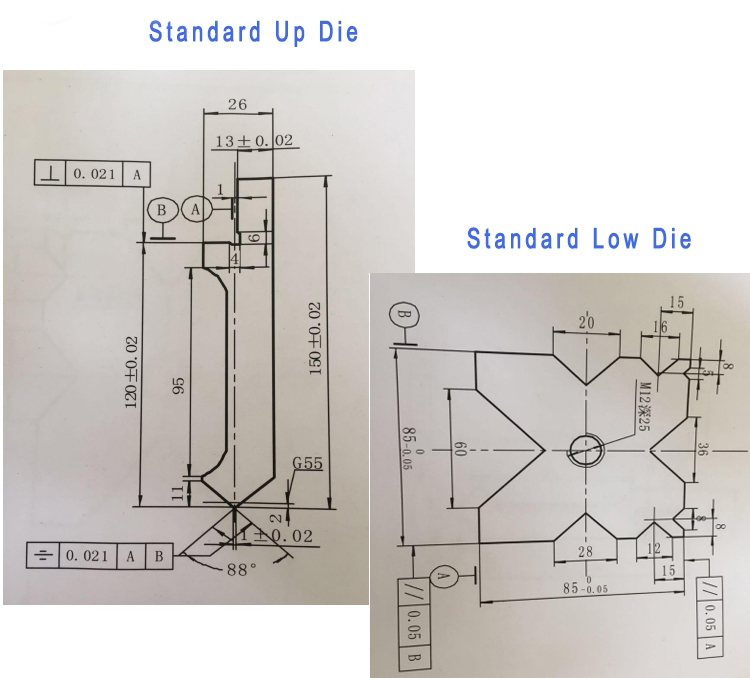

Olika stans och stansar är valfria enligt kundens krav, såsom Multi-V stans, radie stans, svanhals stans, etc. En uppsättning komplett standard stans och stans kommer att inkluderas gratis.

X-axeln (Backgahge) och Y-axeln (Ramslag eller cylinderslag) kan programmeras av E21 systemkontroller, som kan lagra upp till 40 grupper av program. Sido- och bakre metallskydd uppfyller europeisk säkerhetsstandard.

Hydraulisk överbelastning kan skyddas av överströmningsventil, systemtrycket kan enkelt regleras med tryckbrytare.

Fotkontakt med nödknapp kan stoppa maskinen omedelbart när olyckan är framme.

Typ	Nominellt tryck	Arbetsbordslängd	Kolumnavstånd	Halsdjup	Slide Stroke	Max öppet	Motor kraft	Mått
Typ	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WC67Y- 40t/2200	400	2200	1775	250	100	320	5.5	2300×1500×2000
WC67Y- 40t/2500	400	2500	1975	250	100	320	5.5	2600×1500×2000
WC67Y- 63t/2500	630	2500	2095	250	120	360	5.5	2600×1600×2300
WC67Y- 63t/3200	630	3200	2570	250	120	360	5.5	3300×1600×2300
WC67Y- 80t/3200	800	3200	2565	320	120	360	7.5	3300×1700×2300
WC67Y- 80t/4000	800	4000	3165	320	120	360	7.5	4100×1700×2300
WC67Y- 100t/3200	1000	3200	2560	320	120	360	7.5	3300×1800×2400
WC67Y- 100t/4000	1000	4000	3165	320	120	360	7.5	4100×1800×2500
WC67Y- 125t/3200	1250	3200	2550	320	120	360	7.5	3250×1920×2450
WC67Y- 125t/4000	1250	4000	3450	320	120	360	7.5	4100×1920×2500
WC67Y- 160t/3200	1600	3200	2540	320	180	440	11	3300×1600×2600
WC67Y- 160t/4000	1600	4000	3140	320	180	440	11	4100×2000×2600
WC67Y- 160t/6000	1600	6000	4740	320	180	440	11	6100×2000×2600
WC67Y- 200t/3200	2000	3200	2540	320	250	530	11	3300×2100×2800
WC67Y- 200t/4000	2000	4000	3140	320	250	530	15	4100×2100×2900
WC67Y- 200t/5000	2500	5000	3120	400	250	530	15	5100×2100×3000
WC67Y- 250t/4000	2500	4000	3120	400	250	560	18.5	4100×2200×3500
WC67Y- 250t/5000	2500	5000	3920	400	250	560	18.5	5100×2200×3500
WC67Y- 250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WC67Y- 300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WC67Y- 300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WC67Y- 300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WC67Y- 350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WC67Y- 350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WC67Y- 400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WC67Y- 400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WC67Y- 500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WC67Y- 500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WC67Y- 500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WC67Y- 600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WC67Y- 600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

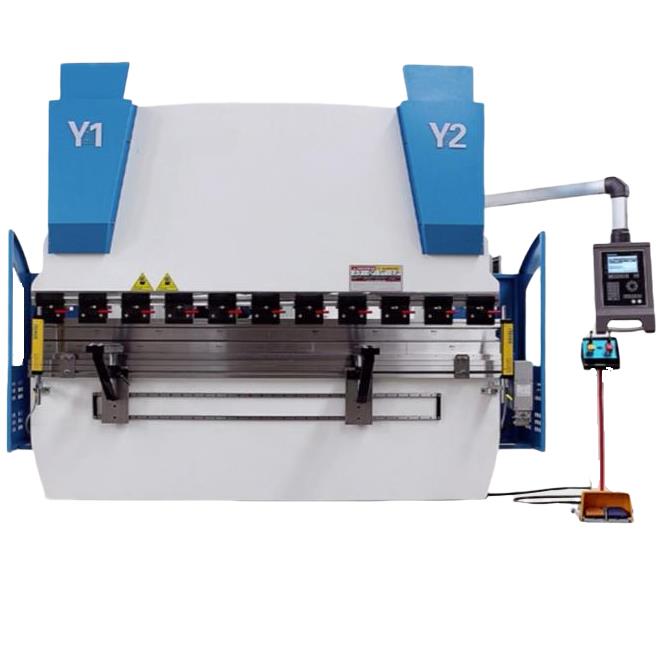

WE67K-serien elektrohydraulisk servokantpress CNC-böjmaskin

WE67K-serien elektrohydraulisk servopressbroms CNC-böjmaskin använder integrerad svetsning och integrerad bearbetningsstruktur.

Huvudkomponenterna i kroppen analyseras med ANSYS finita element analysmjukvara, som säkerställer tillförlitligheten och
verktygsmaskinens totala noggrannhet.

Huvudoljecylindern på båda sidor bryter igenom slagregleringsläget för den traditionella mekaniska böjningstypen
maskin och använder det slutna styrläget som består av den elektrohydrauliska servoventilen importerad från Tyskland och gallerlinjalen importerad från Tyskland.

WE67YK funktioner

● Avancerad konfiguration, hög precision och högeffektiv CNC hydraulisk kantpress

●Holistisk svetsstruktur

●Elektrohydrauliskt servosystem, den slutna slinga styr skjutreglagets synkronisering

●Dubbel kröningsmekanism

●Standardkonfiguration med 3 1axlar:
Y1 (uppåt-nedåt från vänster cylinder)
Y2 (uppåt-nedåt från höger cylinder)
X (framåt-bakåt av backguge)
V (hydraulisk kröning)

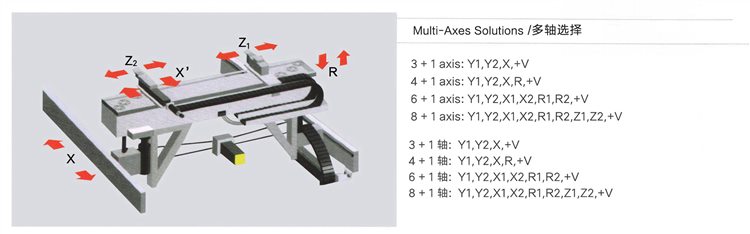

●Backgauge System valfritt:
4-axlad backgauge (X. R, Z1. Z2)
5-axlig backgauge(XR Z1. Z2,X')
6-axlig backgauge(X1. X2. R1. R2,Z1. Z2)

Typ	Nominellt tryck	Arbetsbordslängd	Kolumnavstånd	Halsdjup	Slide Stroke	Max öppet	Motor kraft	Mått
Typ	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WE67K-40t/2200	400	2200	1775	250	175	320	5.5	2300×1500×2000
WE67K-40t/2500	400	2500	1975	250	175	320	5.5	2600×1500×2000
WE67K-63t/2500	630	2500	2095	250	175	360	5.5	2600×1600×2300
WE67K-63t/3200	630	3200	2570	250	175	360	5.5	3300×1600×2300
WE67K-80t/3200	800	3200	2565	320	175	360	7.5	3300×1700×2300
WE67K-80t/4000	800	4000	3165	320	175	360	7.5	4100×1700×2300
WE67K-100t/3200	1000	3200	2560	320	215	360	7.5	3300×1800×2400
WE67K-100t/4000	1000	4000	3165	320	215	360	7.5	4100×1800×2500
WE67K-125t/3200	1250	3200	2550	320	215	360	7.5	3250×1920×2450
WE67K-125t/4000	1250	4000	3450	320	215	360	7.5	4100×1920×2500
WE67K-160t/3200	1600	3200	2540	320	215	440	11	3300×1600×2600
WE67K-160t/4000	1600	4000	3140	320	215	440	11	4100×2000×2600
WE67K-160t/6000	1600	6000	4740	320	215	440	11	6100×2000×2600
WE67K-200t/3200	2000	3200	2540	320	215	530	11	3300×2100×2800
WE67K-200t/4000	2000	4000	3140	320	215	530	15	4100×2100×2900
WE67K-200t/5000	2500	5000	3120	400	215	530	15	5100×2100×3000
WE67K-250t/4000	2500	4000	3120	400	215	560	18.5	4100×2200×3500
WE67K-250t/5000	2500	5000	3920	400	215	560	18.5	5100×2200×3500
WE67K-250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WE67K-300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WE67K-300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WE67K-300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WE67K-350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WE67K-350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WE67K-400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WE67K-400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WE67K-500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WE67K-500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WE67K-500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WE67K-600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WE67K-600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

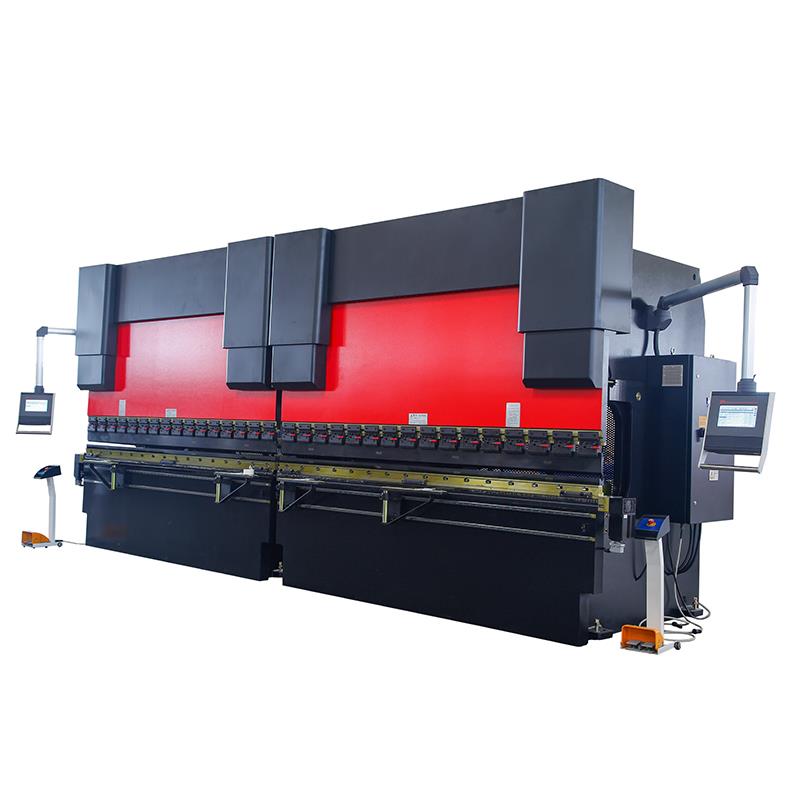

Dubbel kantpress

Två (WC67Y/WE67K) stordatorer valdes ut för att konfigurera den synkrona utrustningen för dubbel-maskin länkage.

Den kombinerade bockningsmaskinen med dubbelmaskin kan bearbeta superlångt arbetsstycke, speciellt lämplig för stadsbyggnad, motorvägsljusstolpe, elstolpe och så vidare.

De två typerna av verktygsmaskiner kan också användas separat för att förbättra produktionseffektiviteten och är utrustade med en avböjning
kompensationsmekanism.

Den synkrona mekanismen använder mekanisk vätskeservo och mekaniskt block. ●Denna maskin kombinerades av två uppsättningar av 400 tons kantpress.

Tandemstyrning uppnår synkront arbete. Enskild maskin kombinerades av arbetsbord, höger och vänster väggskiva.

På grund av transporten antar vi monterad struktur. Stället har stark styvhet, två cylindrar installerades på höger och vänster väggskiva, hydraulsystemet påverkades av det elektriska systemet, drivkolven arbetade ner. På kolven finns det övre stansar, när övre stansar och nedre stansar berörs kommer systemet att höja trycket och forma arbetsstyckena.

Med olika stansar och under olika bockningstyper kan den få olika former av arbetsstycken. Kvaliteten är stabil och
pålitlig.

Typ	Nominellt tryck	Arbetsbordslängd	Kolumnavstånd	Halsdjup	Slide Stroke	Max öppet
Typ	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)
WE67K-500t/5000	5000	5000	4100	400	320	630
WE67K-500t/6000	5000	6000	4820	400	320	630
WE67K-500t/7000	5000	7000	5620	400	320	630
WE67K-600t/6000	6000	6000	4820	400	320	630
WE67K-600t/7000	6000	7000	5620	400	320	630
WE67K-700t/8000	7000	8000	5300	400	320	630
WE67K-700t/10000	7000	10000	5300	400	320	630
WE67K-800t/8000	8000	8000	5300	400	320	630
WE67K-1000t/10000	10000	10000	5300	400	320	630
WE67K-1000t/12000	10000	12000	5300	400	320	630
WE67K-1200t/12000	12000	12000	5300	400	320	630
WE67K-1200t/14000	12000	8600	5300	400	320	630

FAQ

1. Accepterar ditt företag skräddarsydda erbjudanden, vi har särskilda behov.

RAYMAX är ett företag som fokuserar på forskning och tillverkning av modulära cnc-maskiner. Vi har en mycket rik erfarenhet och stark forsknings- och utvecklingskapacitet för verktygsmaskiner. Vi är mycket villiga att erbjuda dig skräddarsydd högeffektiv utrustning så länge du har vissa behov.

2. Vilket certifikat får maskinen i ditt företag?

Vi har godkänt ISO9001 kvalitetssystemets godkännande och CE-certifiering.

3. Har du en prislista för valfri konfiguration?

Vi har olika konfigurationer och så många olika specifikationer, så vi kan inte erbjuda dig prislista. Kontakta vår försäljningsingenjör om du är intresserad av en viss specifik konfiguration.

4. Accepterar ditt företag CIF-pris?

CIF-priset inkluderar fraktkostnad för cnc-maskin som måste citera enligt den olika destinationsporten och olika under olika månader. Vänligen kontakta oss när du har ett sådant behov. CIF-priset inkluderar även marinpremie som är 2‰ av 1,1*totalt belopp.

5. Om din ingenjör kommer till vårt land för att fixa maskinen och träna lite, hur mycket kommer det att kosta?

Kostnaden innehåller främst kostnaden för flygbiljetter tur och retur, kost och logi samt v isa-avgift. Personalkostnad är
100USD/dag/person, normalt är det ett jobb för två personer. Men det beror på en stor utrustning eller installation och felsökning av hela linjen.

6. Vad är garantin?

Garantin är 12 månader som börjar från den dag då maskinen har anlänt till importörens hamn.

7. Vilka är dina transportsätt?

För de flesta länder kommer vi att transportera vår maskin till sjöss, som för inlandsländer kan vi använda järnvägs- eller motorvägstransporter. Exporterad cnc-maskin packas allt i träfodral som kan fixeras i en 40 HQ.

8. Om maskinen inte omfattas av garantin, hur tar man ut kostnaden för tillbehör?

För maskinen utanför garantin som behöver byta delar, kommer vi att debitera enligt reservdelsofferten. Om du har några frågor, vänligen maila oss för konsultation.

9. Vad skulle jag göra för maskinfelet?

Om maskinfelet fungerar och användarna inte kan lösa det, vänligen maila oss för konsultation. Vår serviceavdelning svarar inom 24 timmar.

10. Hur definierar man maskingarantin? När började du tajma?

Vi identifierar garantin baserat på fabriksnumret. Garantitiden räknas med start efter utrustningens idrifttagning och godkännande. Om du har några frågor, vänligen maila oss för konsultation.

11. Hur lång är garantitiden för verktygsmaskiner?

Vi åtagande att kundmaskiner är ett års garanti. För köp av användaren, registrerad som medlem på denna webbplats, med maskinens fabriksnummer, kan du njuta av en utökad garanti på 3 månader. För detaljer, se medlemstjänsten.

12. Har MC underhållsmanual och bruksanvisning?

Varje cnc-maskin som lämnar fabriken kommer tillsammans med tillhörande serier eller modell de engelska instruktionerna inklusive underhållsmanual och bruksanvisning. Bifogade dokumentation kan också inkludera cnc-kontrollinstruktioner, delarinstruktioner du köpt (som roterande bord, oljekylare)

Detaljer

Skjutslag (mm): 320 mm
Automatisk nivå: Halvautomatisk
Halsdjup (mm): 450 mm
Maskintyp: Torsion Bar, Beading Machine
Arbetsbordets längd (mm): 4000
Arbetsbordets bredd (mm): 400 mm
Mått: 6060*3100*3800mm
Skick: Ny
Material / metallbearbetad: rostfritt stål
Automation: Automatisk
Extra tjänster: Klipp i längd
År: 2021
Vikt (KG): 1850
Motoreffekt (kw): 37 kw
Viktiga försäljningsargument: Automatisk
Garanti: 1 år
Tillämpliga branscher: Byggmaterialaffärer, maskinreparationsverkstäder, tillverkningsanläggning, gårdar, detaljhandel, byggnadsverk, reklamföretag
Showroom Plats: USA, Tyskland, Vietnam, Brasilien, Peru, Mexiko, Ryssland, Thailand, Marocko, Kenya, Chile, Algeriet, Sydafrika
Marknadsföringstyp: Ny produkt 2020
Maskintestrapport: Tillhandahålls
Videoutgående inspektion: tillhandahålls
Garanti för kärnkomponenter: 1 år
Kärnkomponenter: Motor
Service efter försäljning: Ingenjörer tillgängliga för service av maskiner utomlands, gratis reservdelar, fältinstallation, idrifttagning och utbildning, fältunderhåll och reparationsservice, teknisk videosupport, onlinesupport
Råmaterial: Stålstång
Kraft: Hydraulisk
Användning: Böjning av metallplåt
Spänning: 220V/380V/400V
Bearbetningsmaterial: Stål Aluminium
Användning: Fyrkantig stål I-balk ect.
Material bearbetat: Böjning av mjuk stålplåt
Material: Böjning av aluminiumplåt
Certifiering: ISO 9001:2000
Efter garantiservice: Teknisk videosupport, onlinesupport, reservdelar, fältunderhåll och reparationsservice
