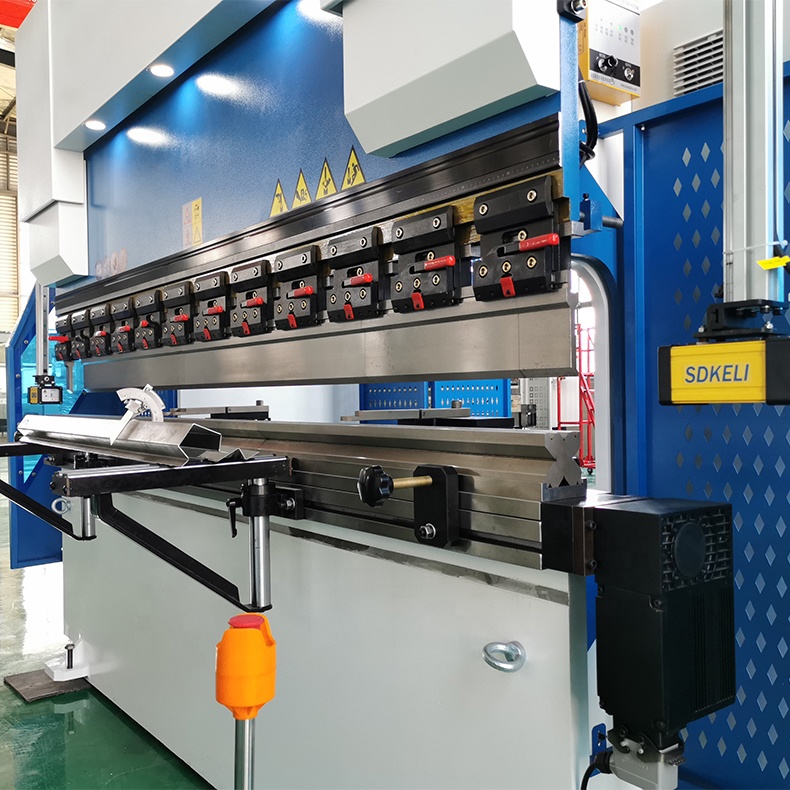

160t-4000 4-axlig Cnc hydraulisk bockningsmaskin kantpress

Produktbeskrivning

Press Brake är en ny CNC-bockningsmaskin som lanserades av RAYMAX 2020 och är lämplig för tillverkare med hög precision och kostnadsprestandakrav. 4-axlig CNC-böjmaskin är vår mest populära modell i volym och en riktig arbetshäst, som är konstruerad av högkvalitativa delar och erbjuder seriös tillförlitlighet. Y1 & Y2 Synkroniseringsteknik säkerställer höga inflygnings-, böj- och returhastigheter. Dess böjlängdskapacitet och tryckområde kan anpassas för att möta olika produktionskrav.

Stabil och hållbar prestanda hos maskinkroppen

1, Maskinramen integrerad svetsning.

2, Maskinramen som bildas av det tredimensionella CNC-bearbetningscentret i en process, vilket säkerställer parallelliteten och vertikaliteten för varje monteringsyta.

3, Intern spänningslaminering genom härdning Shot blast för att ta bort rost och anti-rostbehandling.

4, Shot blast för att ta bort rost och anti-rostbehandling.

Vetenskaplig design

1, Synkron rörelse av Y1- och Y2-axlarna vardera styrd av oberoende cylinder.

2, Möjlighet att lägga till alternativ och uppgraderingar på konfigurationen, i ett senare skede.

Miljövänlig

Lågt ljud under väntan och snabbt ner (mindre än 25 decibel), tryckning och retur, eftersom trycket i hydraulsystemet är den slutna kretsstyrningen av servohuvudmotorn. Energiförbrukning lägre än vanlig maskin med 60% genom att använda servomotor.

Tekniska parametrar

För fler maskinmodeller vänligen kontakta oss, vi kommer att svara dig ASAP!
Modell	Polarnas avstånd (mm)	Halsdjup (mm)	Skjutslag (mm)	maximal höjd (mm)	Kraft (kw)	Vikt (kg)	Mått (mm)
63T/2500	1900	250	100	320	5.5	4000	2500x1300x2210
63T/3200	2560	250	100	320	5.5	4800	3200x1300x2210
80T/2500	1990	300	100	320	7.5	5000	2500x1400x2300
80T/3200	2560	320	100	350	7.5	6000	3200x1500x2300
80T/4000	3200	320	100	350	7.5	7000	4000x1500x2400
100T/2500	1990	320	120	350	7.5	6000	2500x1600x2400
100T/3200	2600	320	120	400	7.5	6800	3200x1600x2600
100T/4000	3200	320	120	400	7.5	8000	4000x1600x2600
125T/3200	2600	320	120	400	7.5	7000	3200x1600x2600
125T/4000	3200	320	120	400	7.5	8500	4000x1600x2600
160T/3200	2580	320	120	460	11	10000	3200x1700x2700
160T/4000	2900	320	160	460	11	11000	4000x1700x2800

Kontrollsystem

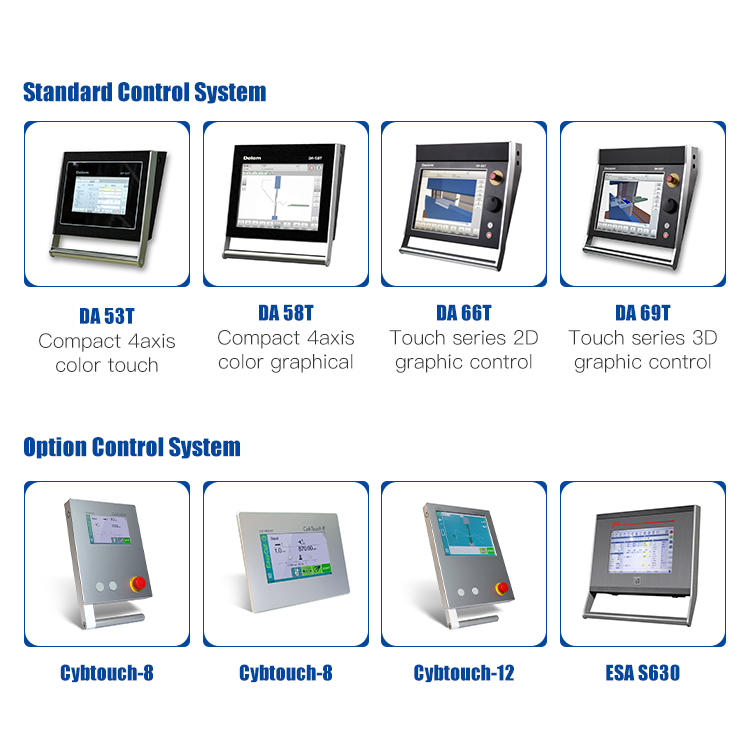

Amuda CNC-bockmaskin kan utrustas med olika styrsystem. Vårt högeffektiva backgauge-system ger våra kunder olika automationslösningar.

Maskindisplay

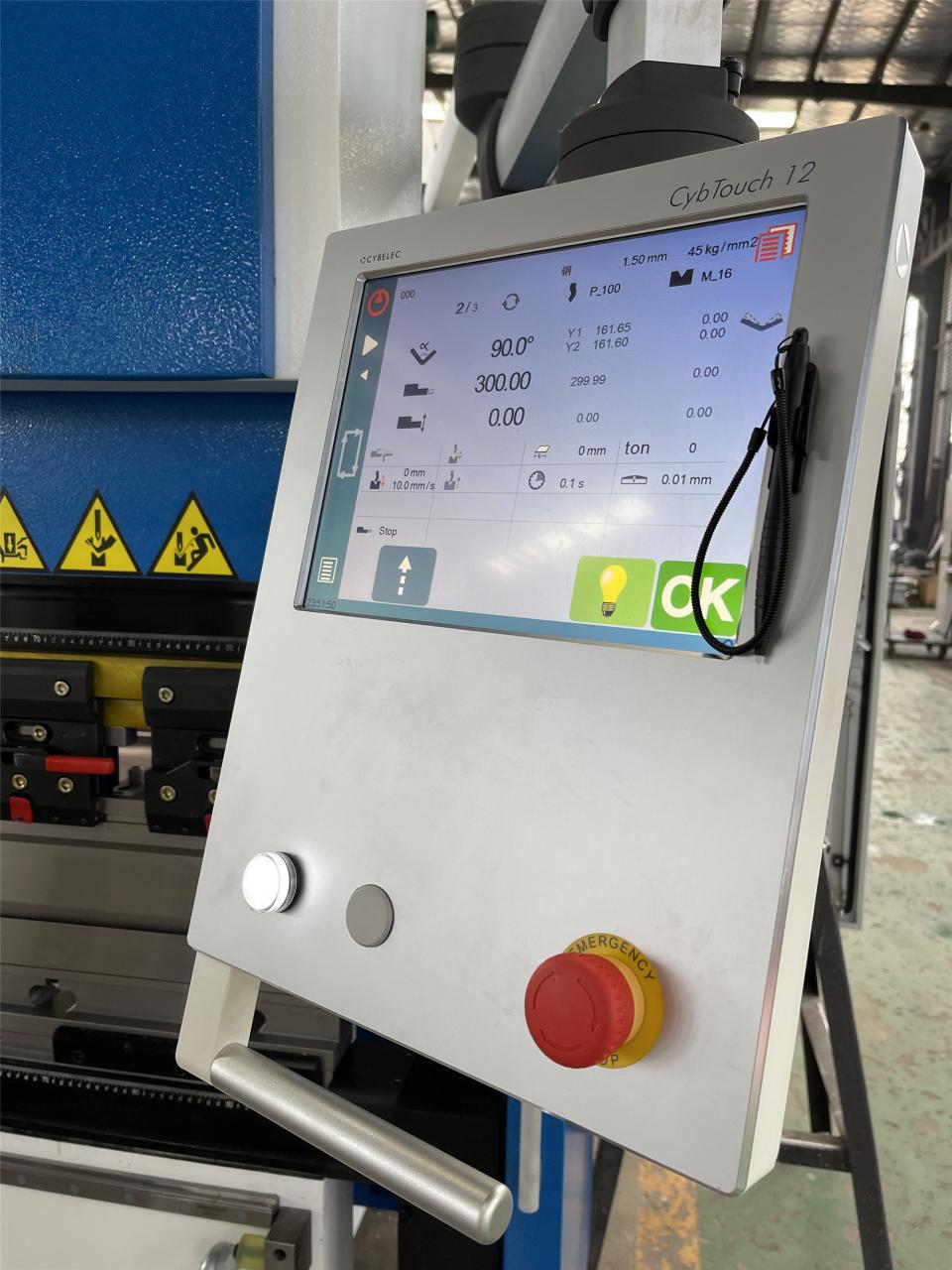

Cybtouch-12 styrsystem

1. Styr 4 axlar.

2. Automatisk böjsekvensering (tillval).

3. Beräkning av böjtillägg.

4. Tryck - krona beräkning.

5. Modulära verktyg för varje del eller böj.

6. Korrigering av vinkel och baklängd.

7. Teleunderhåll via trådlös anslutning till PC eller notebook.

8. USB-port för minnessticka för dataöverföring/säkerhetskopiering.

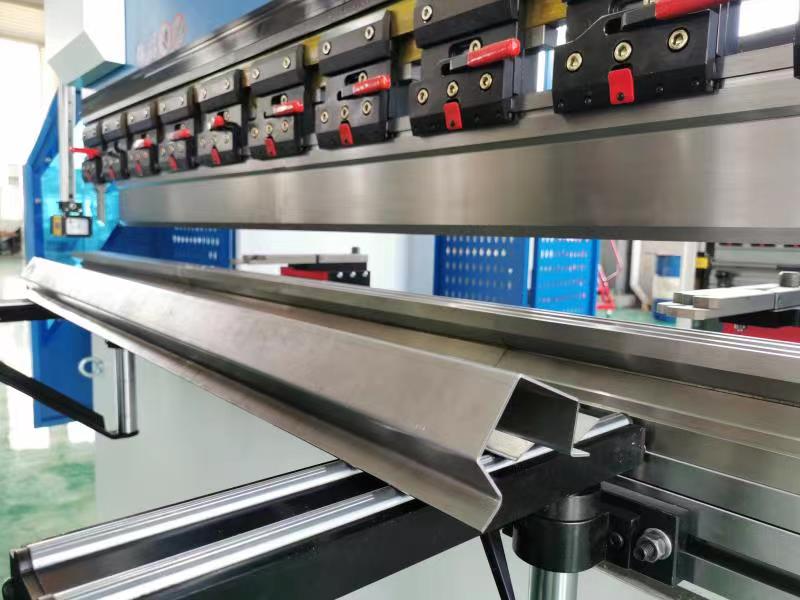

Högeffektivt arbetsbord

1, Du kan använda hela bockningslängden eftersom det inte finns några interferenskonturer.

2, CNC-anpassad form

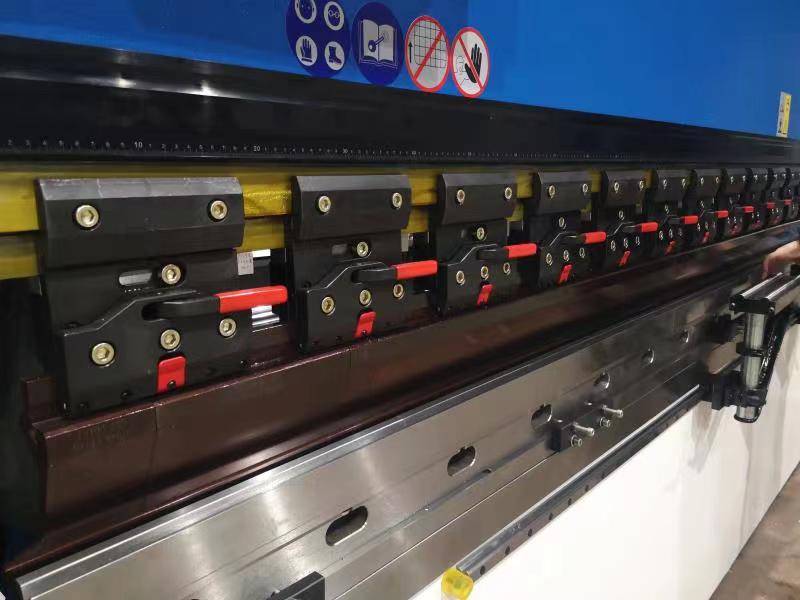

3, Snabbklipp: snabba verktygsbyten tack vare vertikal uppställning, för att minska dina inställningstider.

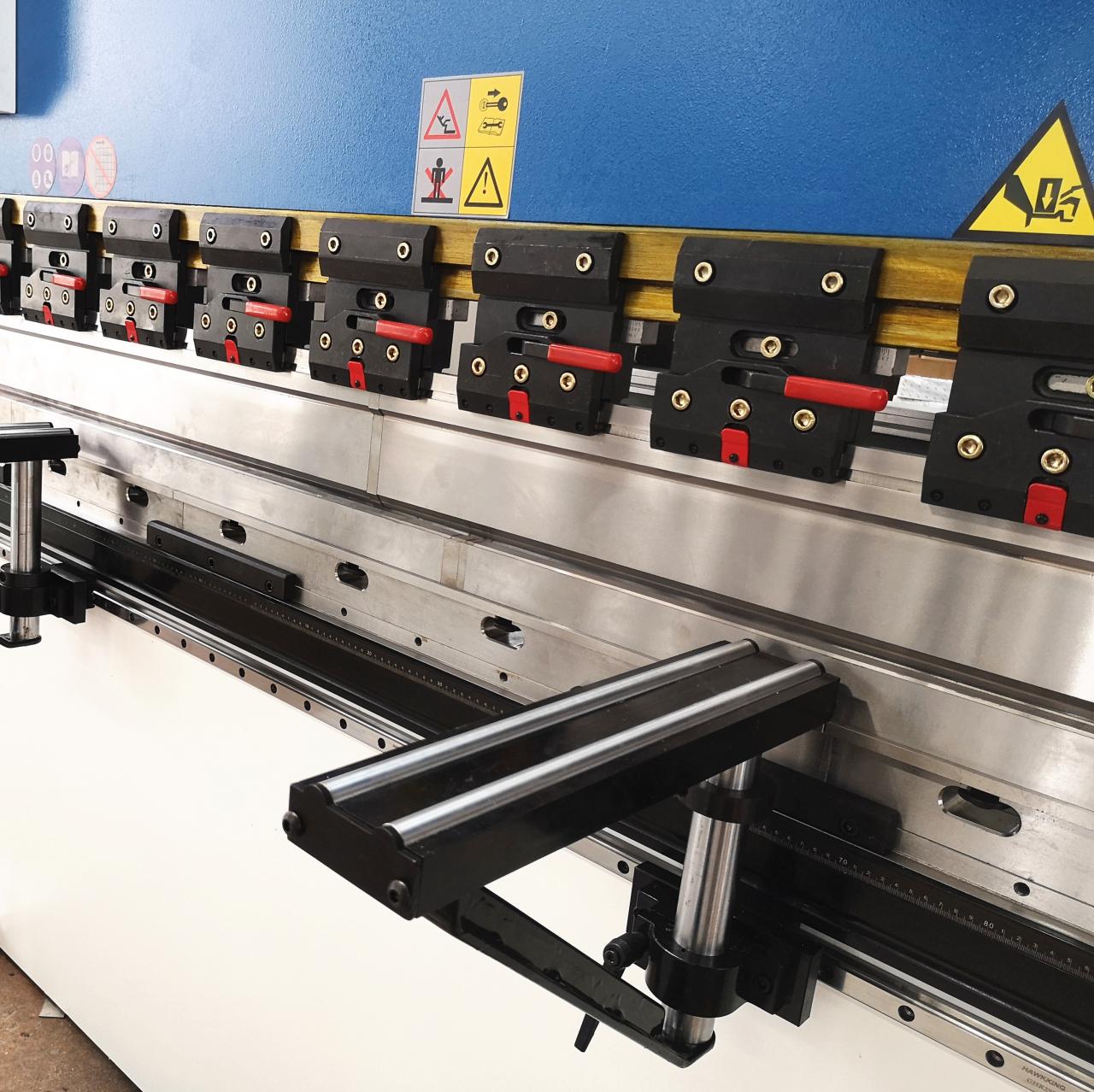

4, Stödarmarna: De ergonomiska stödfästena och ledbelysningen för arbetsområdet tjänar till att maximera din användning.

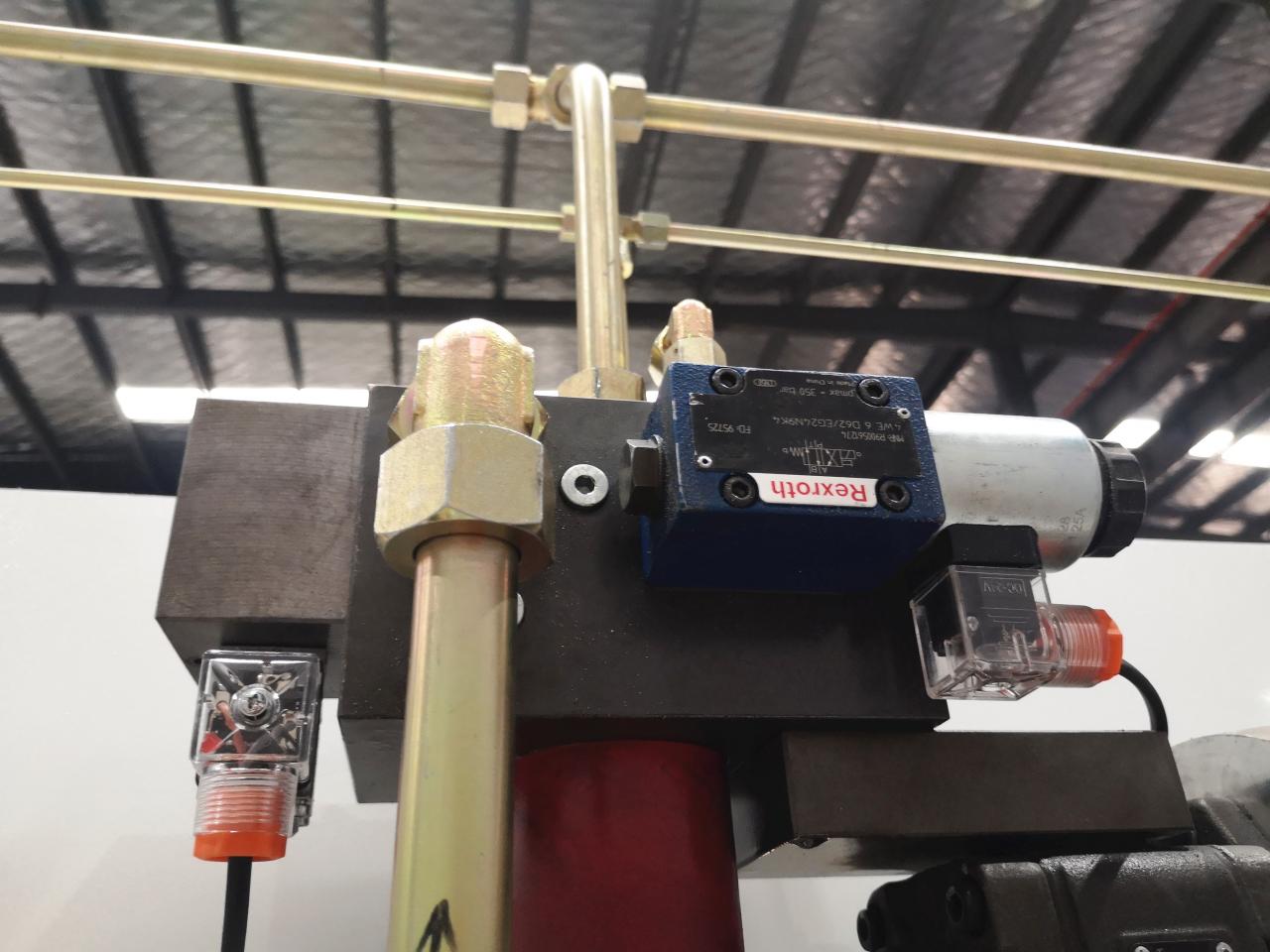

5. Hydraulventil (Rexroth från Tyskland)

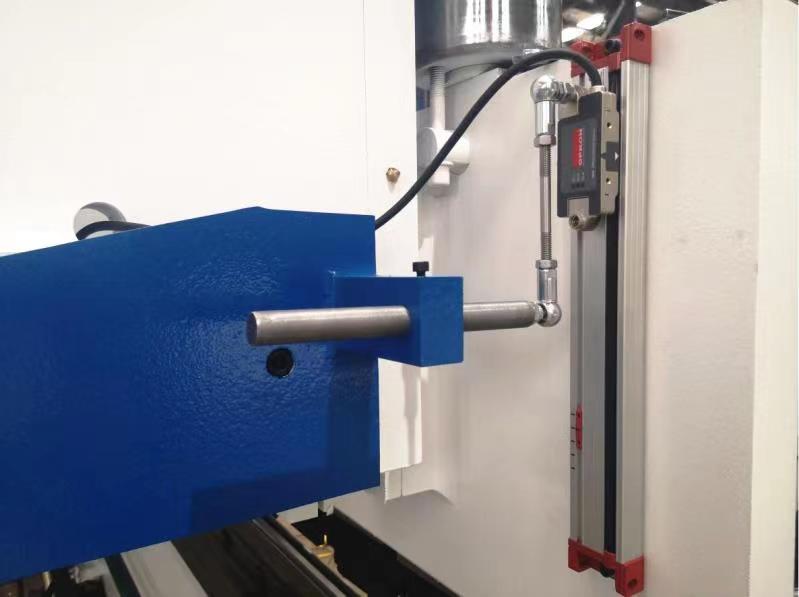

6, GIVI gallerlinjal (från Italien): exakt positioneringsslagrörelse

7, automatiskt kröningssystem: För att ge mer exakt böjningsvinkel

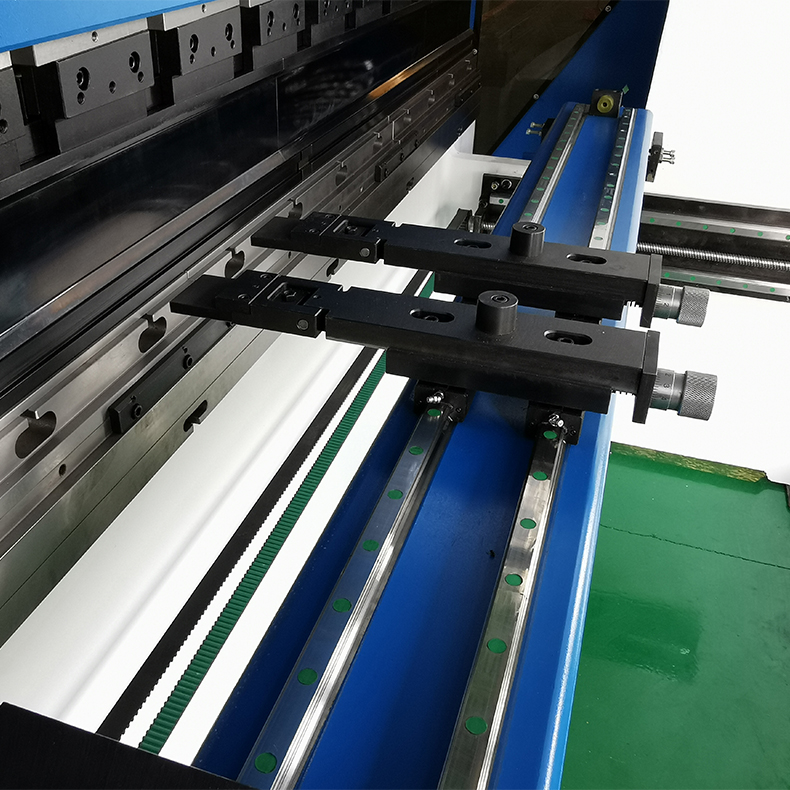

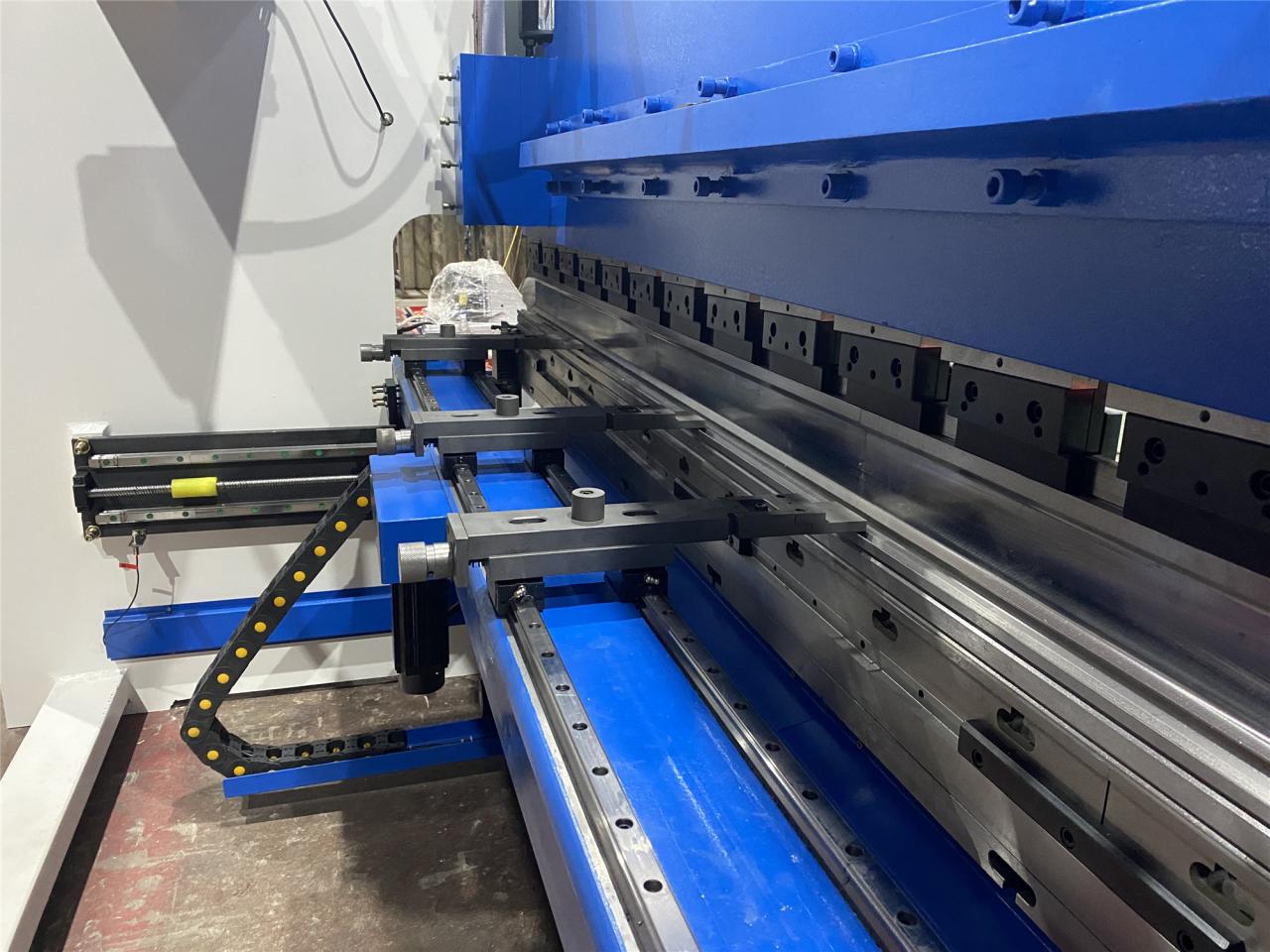

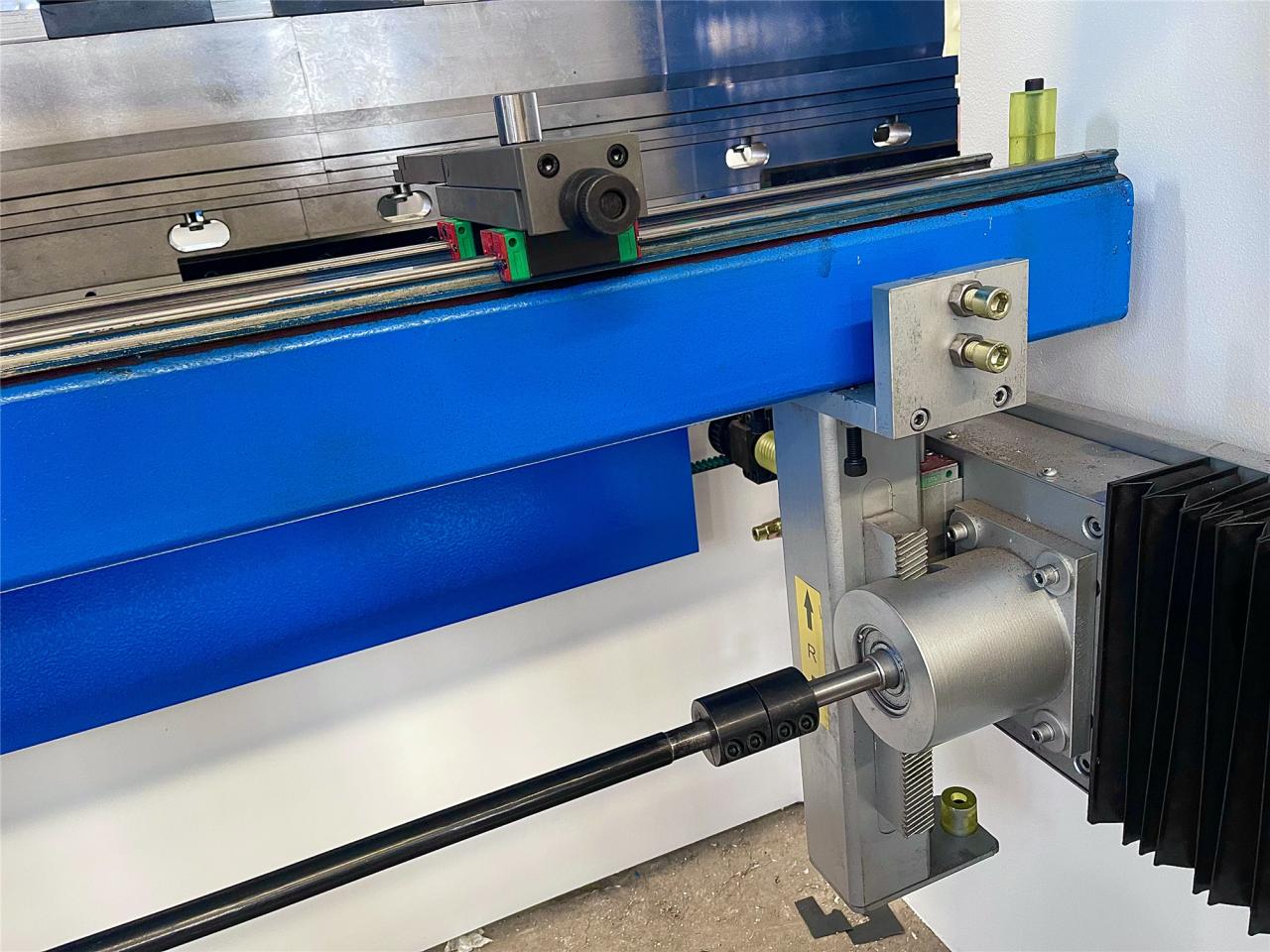

8, Lasersäker Högeffektiv och kraftfull bakmätare

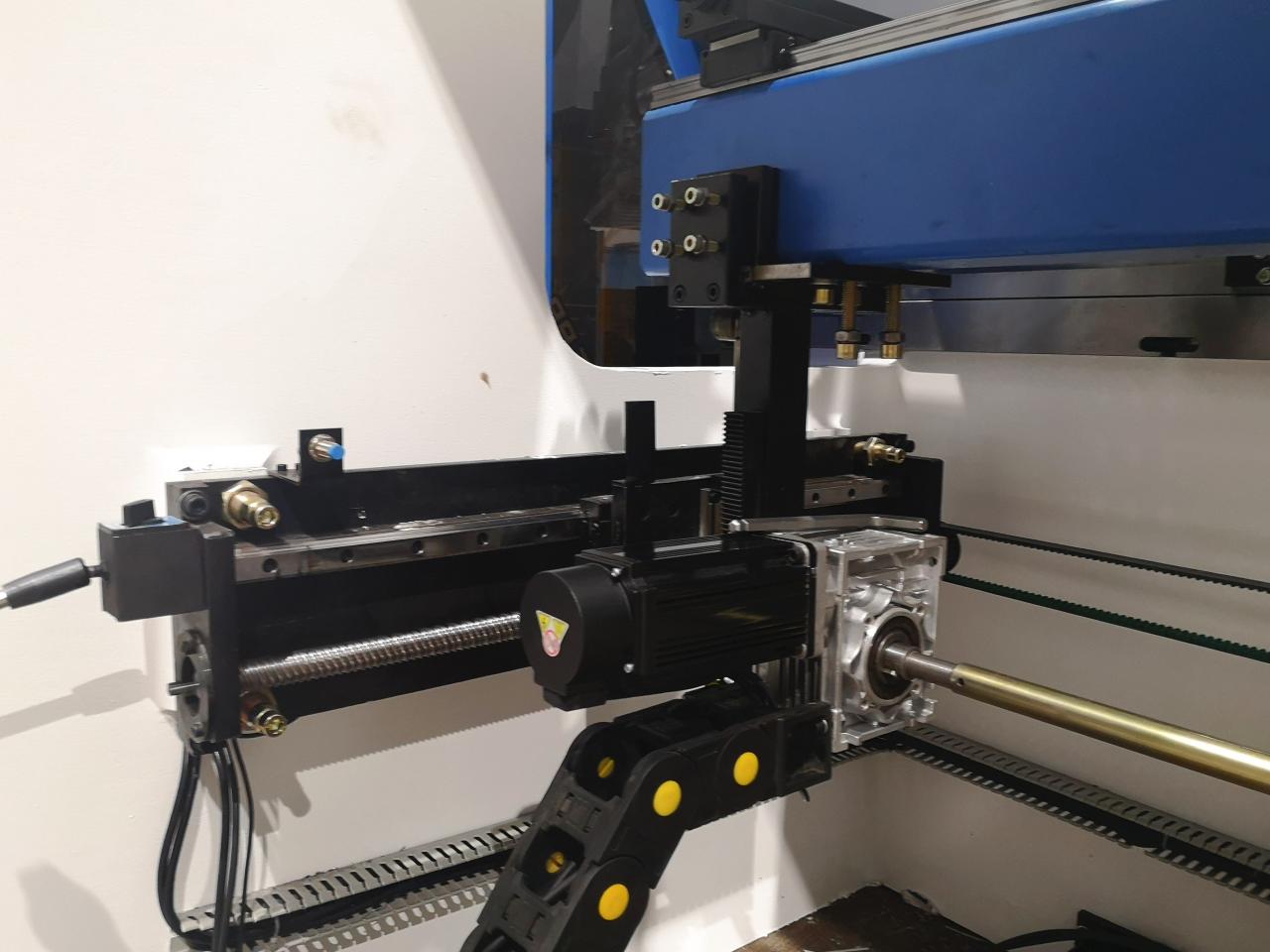

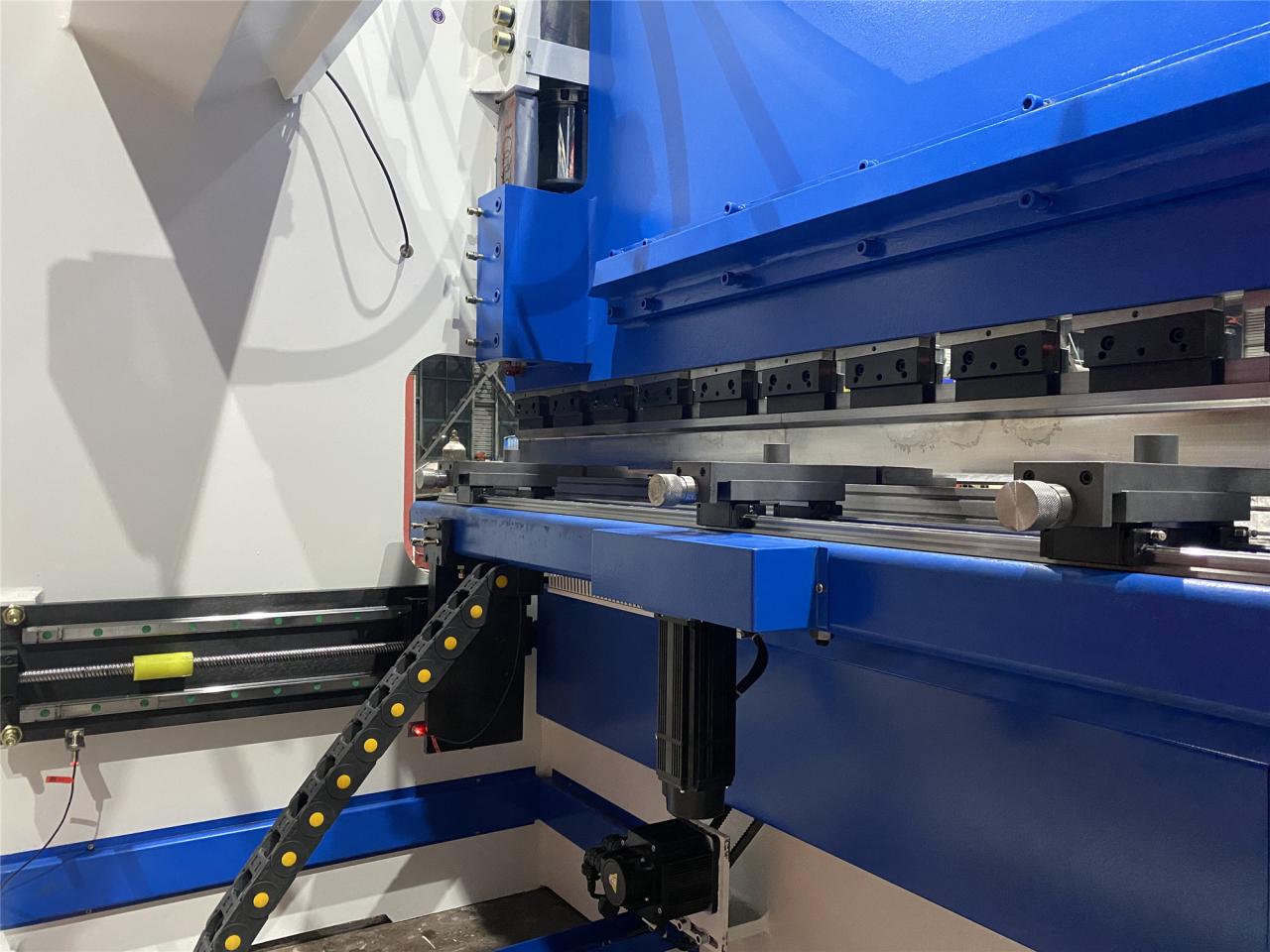

1, Servomotor driva bakmätare: Servo driva back gauge system för att öka hastigheten.och energibesparing.

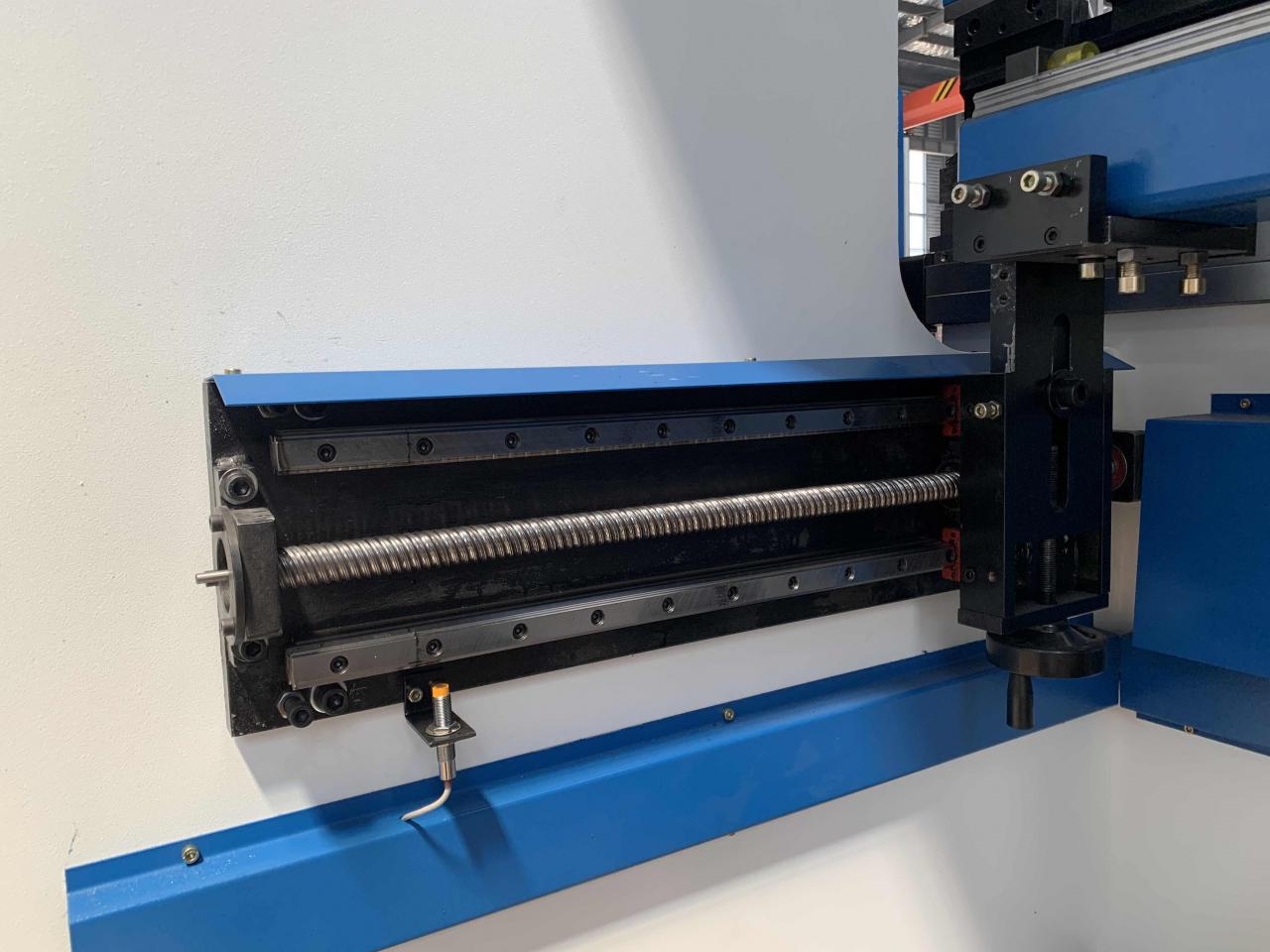

2, Kulskruven och linjärstyrningenDynamiska bakmått och höghastighetsaxeln tack vare kulskruven och linjärstyrningen.

3, Dubbla linjära guider och integrerad stödbalk för att förbättra fingerrörelsenoggrannheten.



Stöd för internationella varumärken

Huvudkonfiguration

Huvudmotor	Siemens, Tyskland
El	Schneider, Frankrike
Hydraulisk ventil	Rexroth, Tyskland
Oljepump	Sunny, USA
Tätningsring	EMB, Tyskland
Kontroller	DELEM DA66T
Pedal	Sanyuan HongKong
Cylinder	Jining Taifeng, Shandong
Kulskruven och linjär styrning	HIWIN, Taiwan
Servo förare	DELTA, Taiwan
Gallerlinjal	GIVI, Italien

Säkerhet och pålitlighet

Alla komponenter är certifierade enligt europeiska standarder, främst från Tyskland, USA, Holland, Italien och Schweiz. Alla konstruktionsdelar är beräknade med finita elementmetoden och endast högkvalitativt stål S275 och S355 JR, nämligen J2 ( N) används.

Arbetsbänksskydd

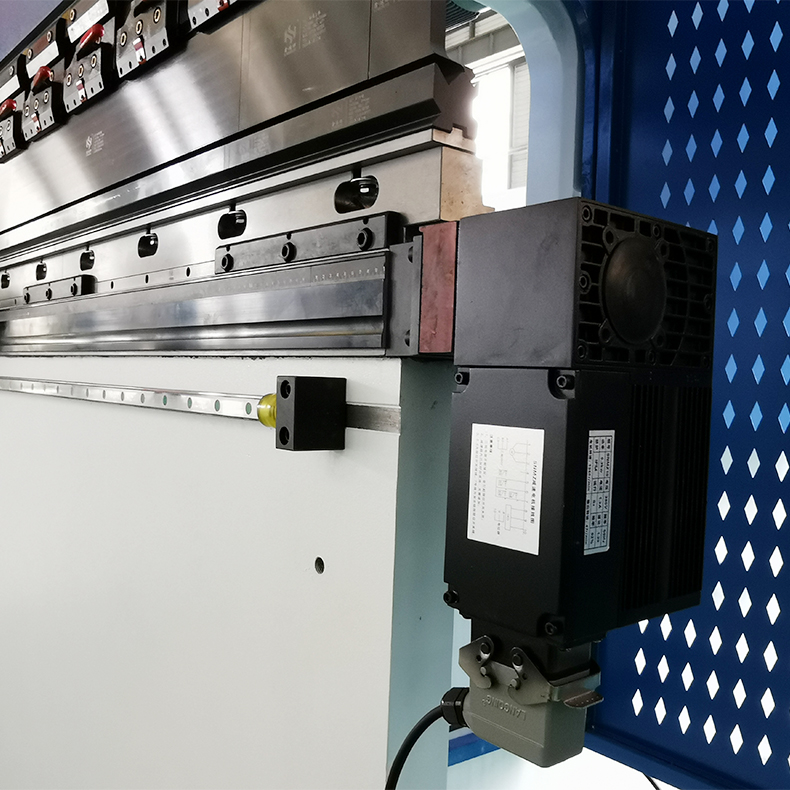

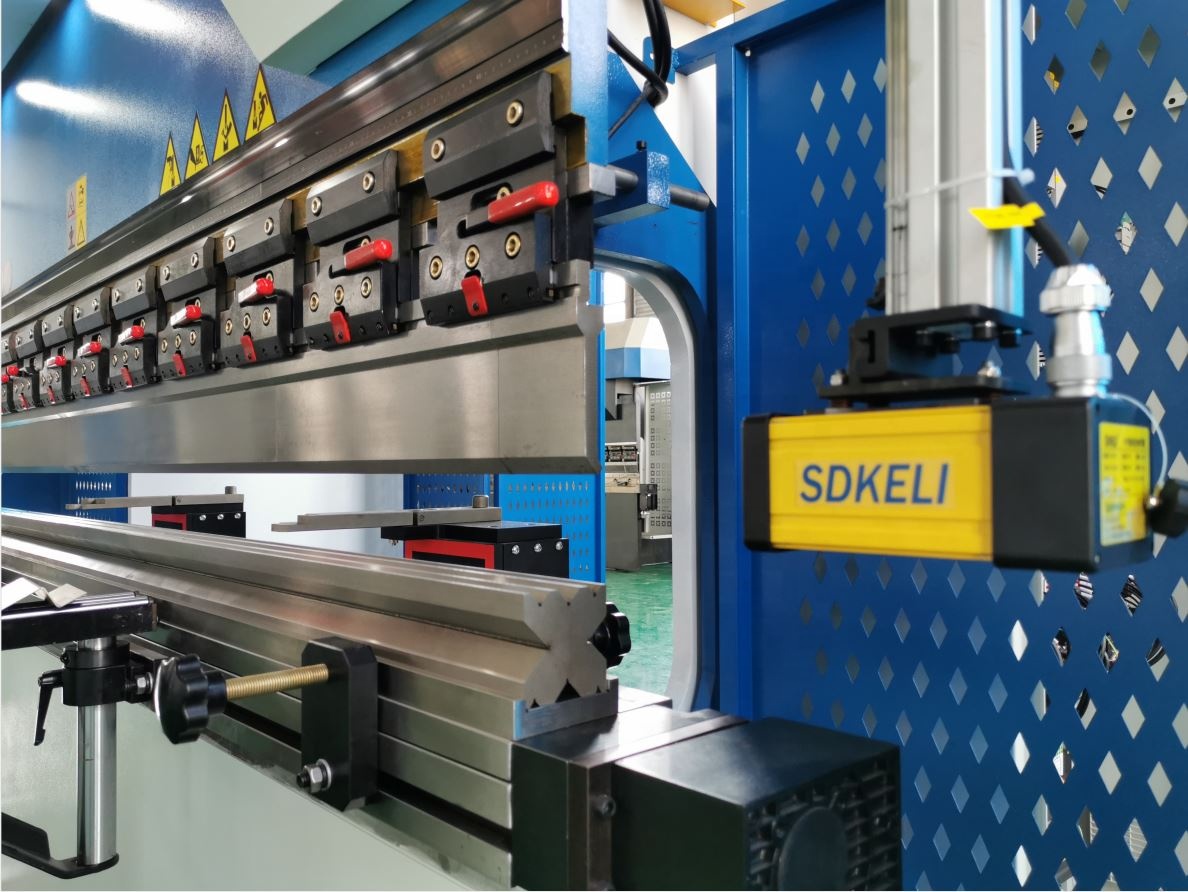

Laserskydd: Bladet stannar när hinder upptäcks av laser.

Mekanisk baksida

Ljusridåskydd eller Punktskydd eller säkerhetsstängsel, för att varna människor för de farliga arbetsområdena.

Arbetsbord sidor

Säkerhetsstängsel för att hindra människor från att slarva in.

Detaljer

• Slider Slag (mm): 160 mm
• Automatisk nivå: Helautomatisk
• Halsdjup (mm): 320 mm
• Maskintyp: Synkroniserad
• Arbetsbordets längd (mm): 4000
• Arbetsbordets bredd (mm): 140 mm
• Mått: 4000 x1700 x2800mm
• Skick: Ny
• Ursprungsort: Anhui, Kina
• Material/metallbearbetad: Mässing/koppar, rostfritt stål, ALLOY, kolstål, aluminium
• Automation: Automatisk
• Extra tjänster: Bearbetning
• År: 2022
• Vikt (KG): 11000
• Motoreffekt (kw): 11 kw
• Viktiga försäljningsargument: Konkurrenskraftigt pris
• Garanti: 2 år
• Tillämpliga branscher: Hotell, klädaffärer, byggmaterialaffärer, maskinreparationsverkstäder, tillverkningsanläggning, mat- och dryckesfabrik, gårdar, restaurang, hembruk, detaljhandel, livsmedelsbutik, tryckerier, byggnadsverk, energi- och gruvdrift, mat- och dryckesaffärer , reklamföretag
• Showroom Plats: Kanada, Ryssland
• Marknadsföringstyp: Ny produkt 2022
• Maskintestrapport: Tillhandahålls
• Videoutgående inspektion: tillhandahålls
• Garanti för kärnkomponenter: 2 år
• Kärnkomponenter: Lager, motor, pump, växel, PLC, tryckkärl, motor
• Styrsystem: DELEM CT8
• Modell: 160T-4000
• Elektriska komponenter: Schneider från Frankrike
• Färg: Anpassad
• Användning: Böjning av metallplåt
• Styraxlar: 4 1
• Certifiering: CE ISO SONCAP
• Huvudmotor: Siemens från Tyskland
• Ledtid: 30 dagar
• Eftermarknadsservice tillhandahålls: Gratis reservdelar, fältinstallation, idrifttagning och utbildning
