4 Axis Cnc Tandem kantpress med Delem Da58t 2d grafisk styrenhet

Produktbeskrivning

CNC Synchro Tandem kantpressar använder 2 samma modeller av kantpressar förenade för att böja längre plåt, speciellt över 8 m längd, 2 maskiner kan bockas oberoende för hög produktivitet kort metallböjning, den använder samma kontroller med synkroteknologi; olika modeller kan också kombineras med tandemalternativ, en stor press som böjer tjocka och större delar, en liten press som böjer tunna och små profiler, det kan arbeta tillsammans med att bocka längre delar med rimlig design på 2 olika storlekar maskiner.

Huvuddrag

• Avancerad proportionell ventil styr hydraulcylindrarna för att arbeta synkront och uppnå exakt repeterbarhet

• Kan styras på slumpmässiga ställen inom slaget

• Repeterbarhetsprecision /-0,01 mm, parallellismprecision /-0,02 mm

• Avböjningskompensationsbord eller kröningssystem för hög precision

• Holland Delem DA58T CNC tillsammans med linjär skala, Bosch-Rexroth-ventiler, servomotorer och andra kända märkeselement för att säkerställa utmärkt prestanda

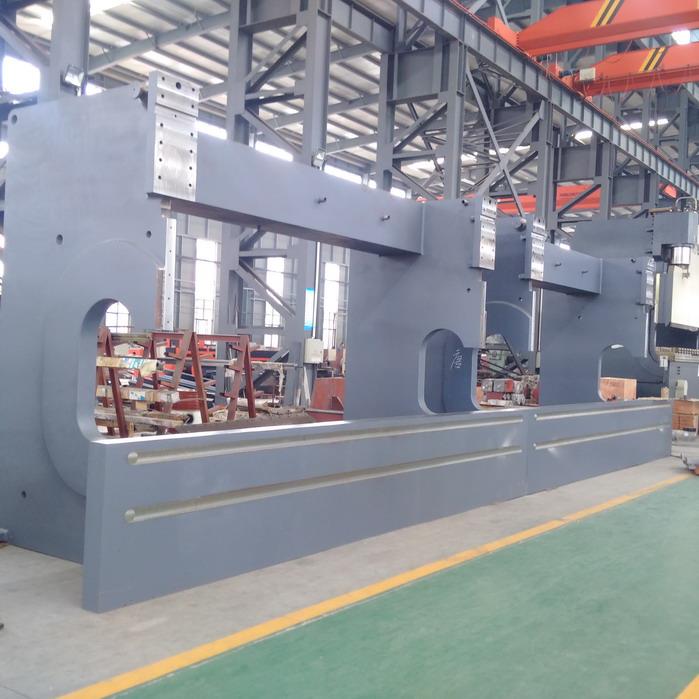

Maskinblock

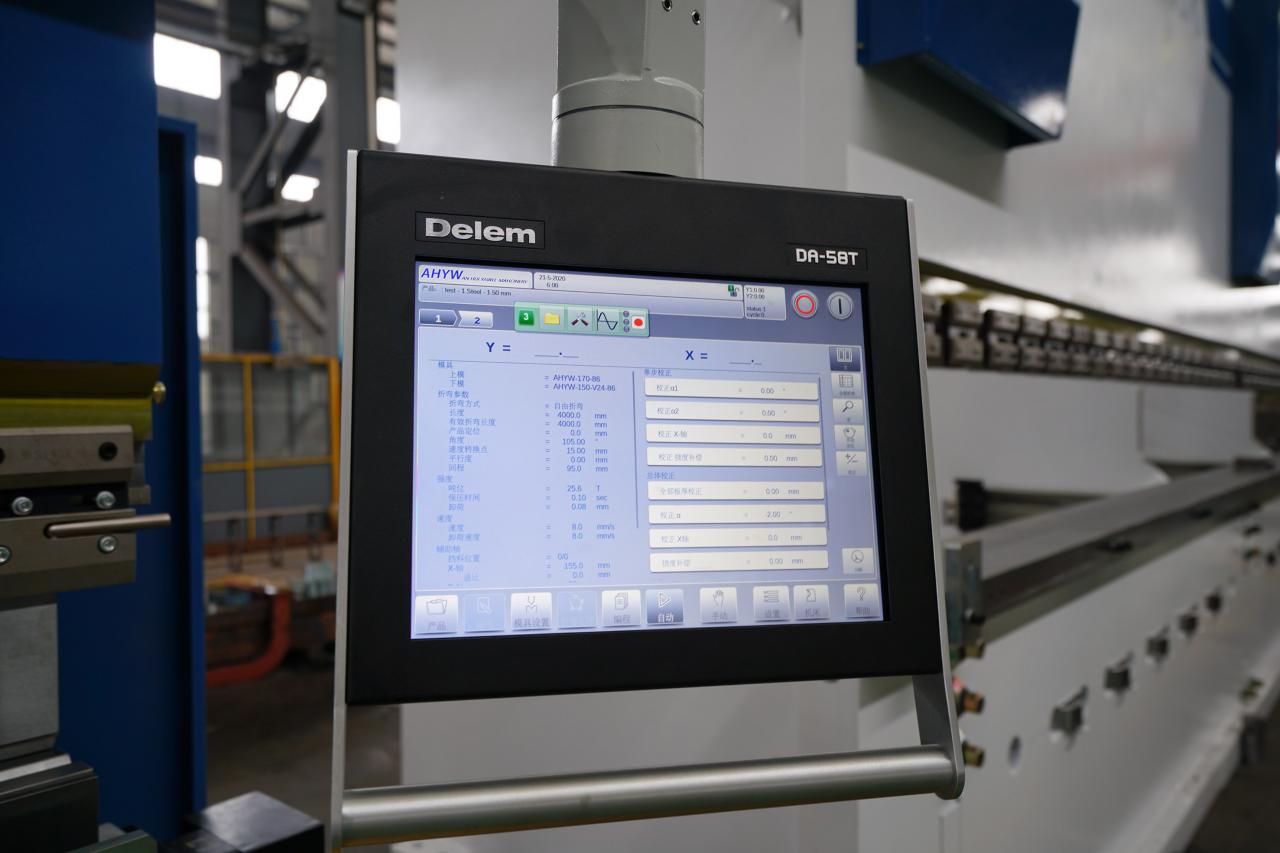

Denna serie cnc kantpress har en styv ram för minimal nedböjning under belastningen. Maskinsvetsning görs av svetsapparater och svetsrobotar. Efter svetsningen gör vi stressavlastningsprocess med vibrationssystem. Efter avspänningsprocessen går maskinramen till CNC 5-axliga bearbetningscentra för noggrannhet. Alla referensytor och anslutningshål är bearbetade. Genom alla dessa processer skyddas maskinramens känslighet för en lång livslängd. DELEM DA58T 2D grafisk pekskärm CNC kantpress

■ 2D grafisk pekskärmsprogrammering

■ 15'' högupplöst färg-TFT

■ Böjsekvensberäkning

■ Crowning control

■ Servo- och frekvensomriktarstyrning

■ Avancerade Y-axelstyrningsalgoritmer för såväl slutna som öppna ventiler.

■ USB, perifer interfarcing

■ Profle-T offlineprogramvara

Detaljer Bilder

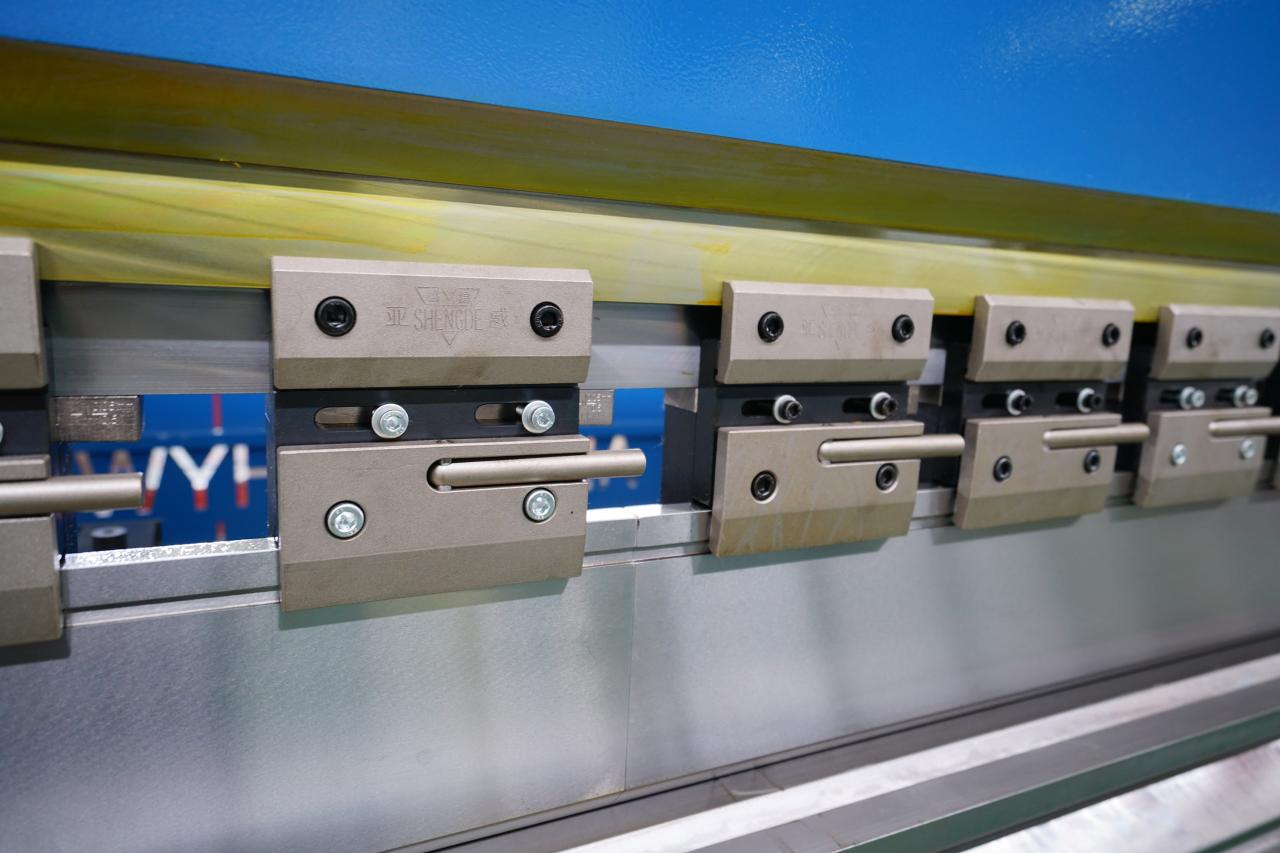

Mekaniska snabbklämmor

Använda mekanisk snabbklämma för övre stansar, byte av stansar bekvämare och säkrare.

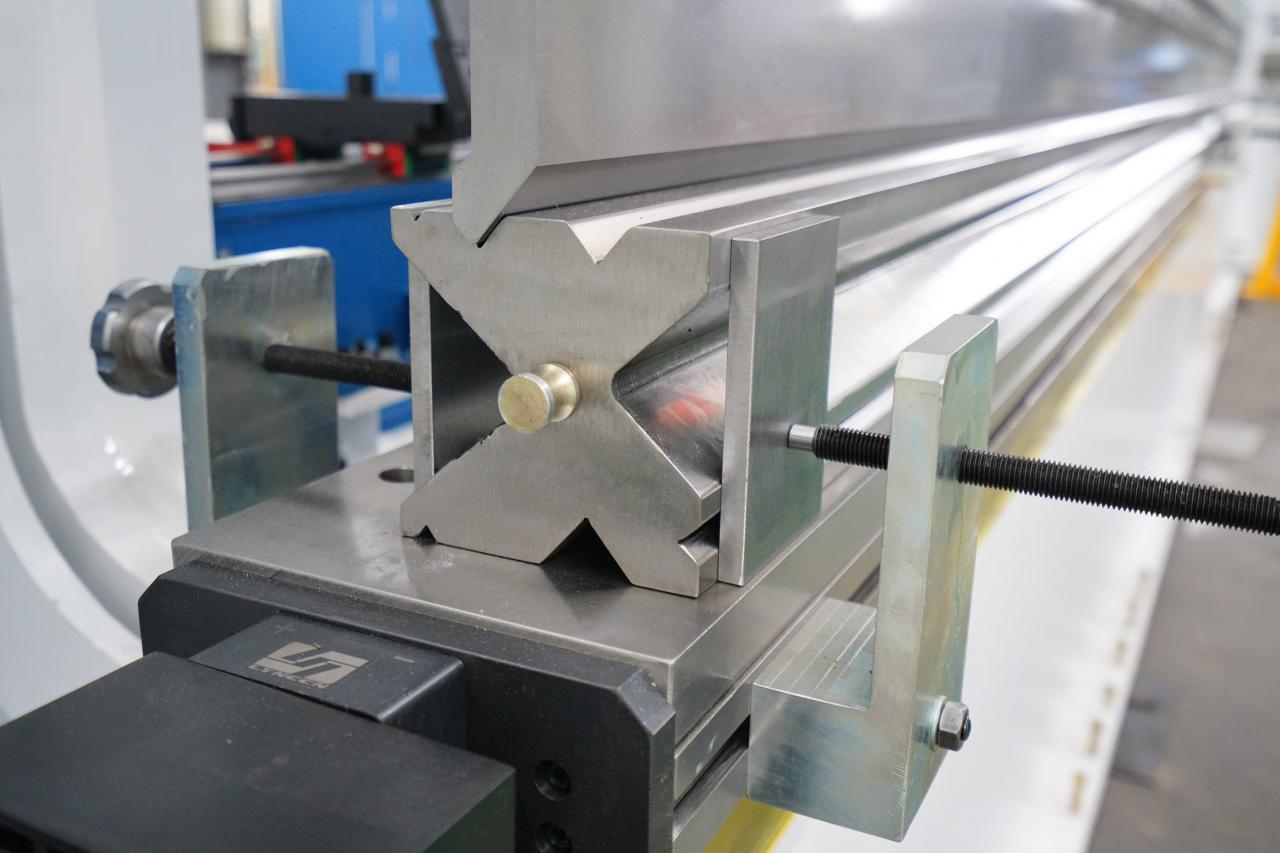

42Crmo Toolings

Kantpressarna är tillverkade av 42Crmo-stål och värmebehandlingstemperaturen upp till 42°, vilket säkerställer matrisens livslängd.

Mekanisk kröningsersättning

Mekanisk kompensation möjliggör exakt nedböjningskompensation över hela bordets längd.

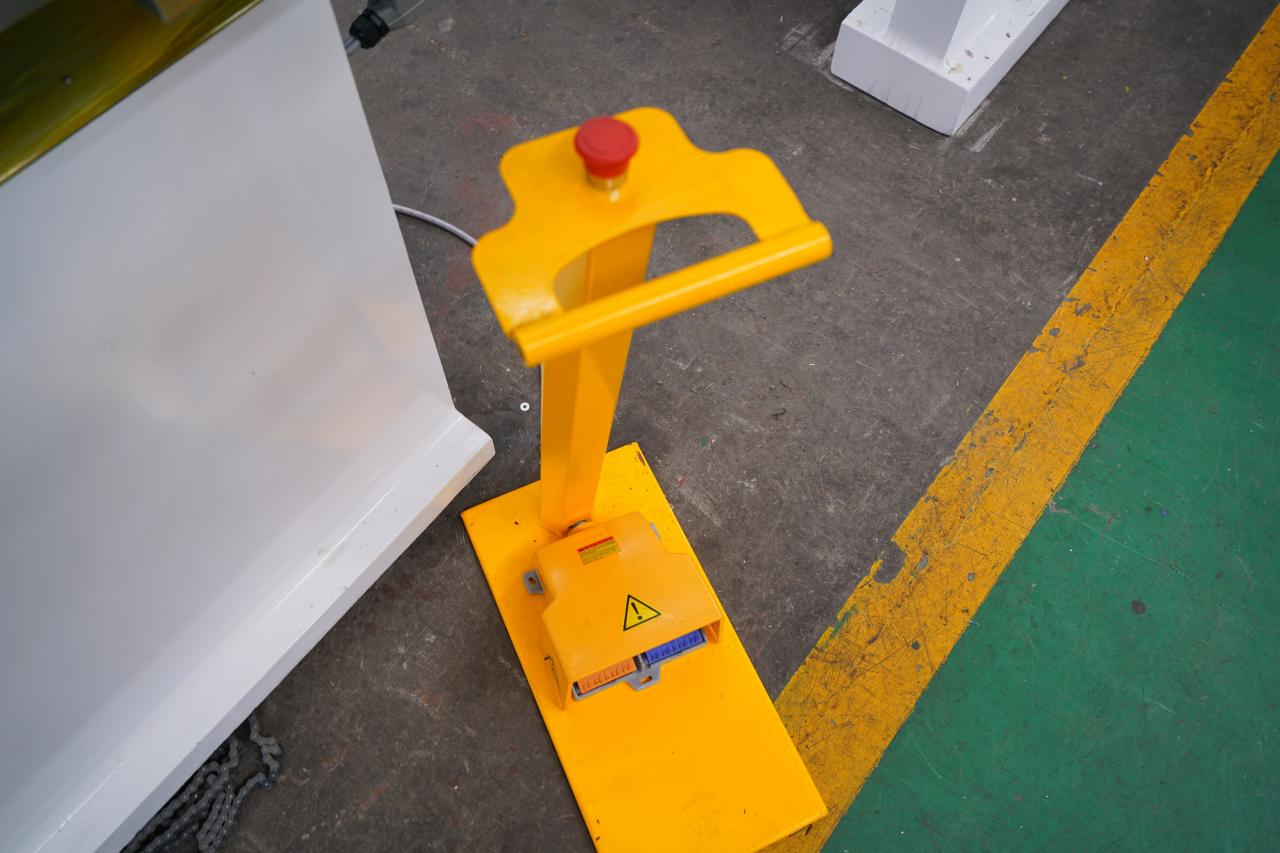

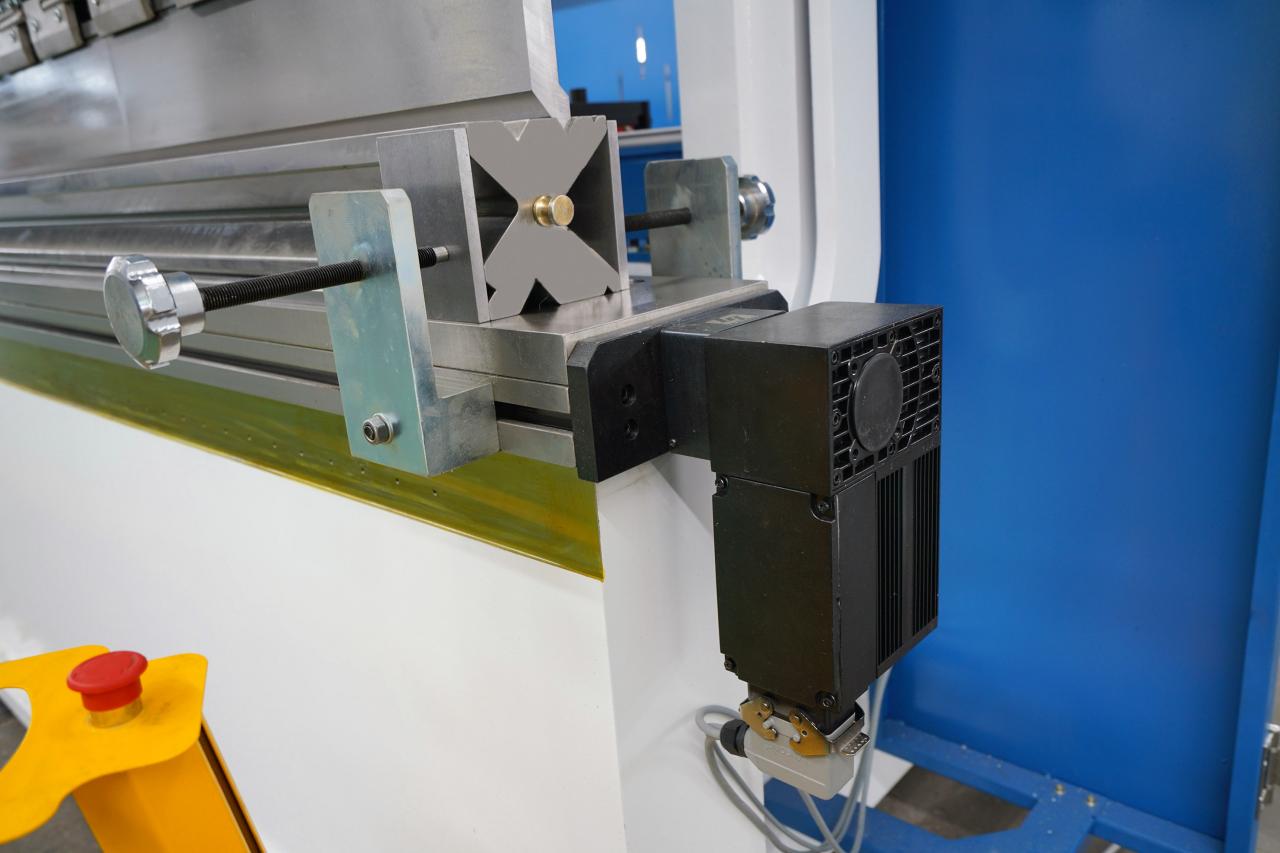

KACON pedalomkopplare

KACON pedalomkopplare från Sydkorea förbättrar livslängden och driftskänsligheten.

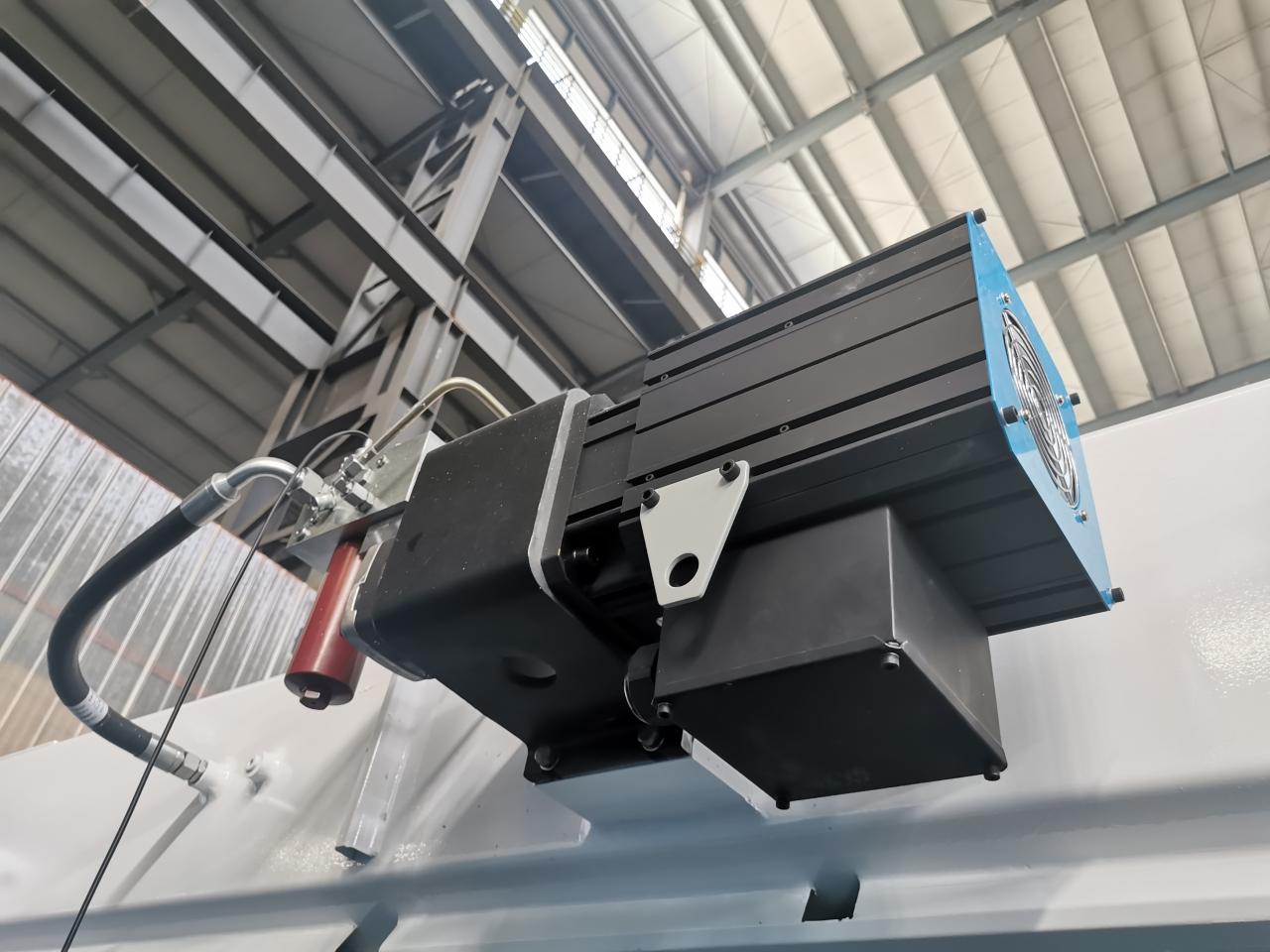

Servomotor

Panasonic/Yaskawa servomotor och driver erbjuder överlägsen höghastighetsprestanda.

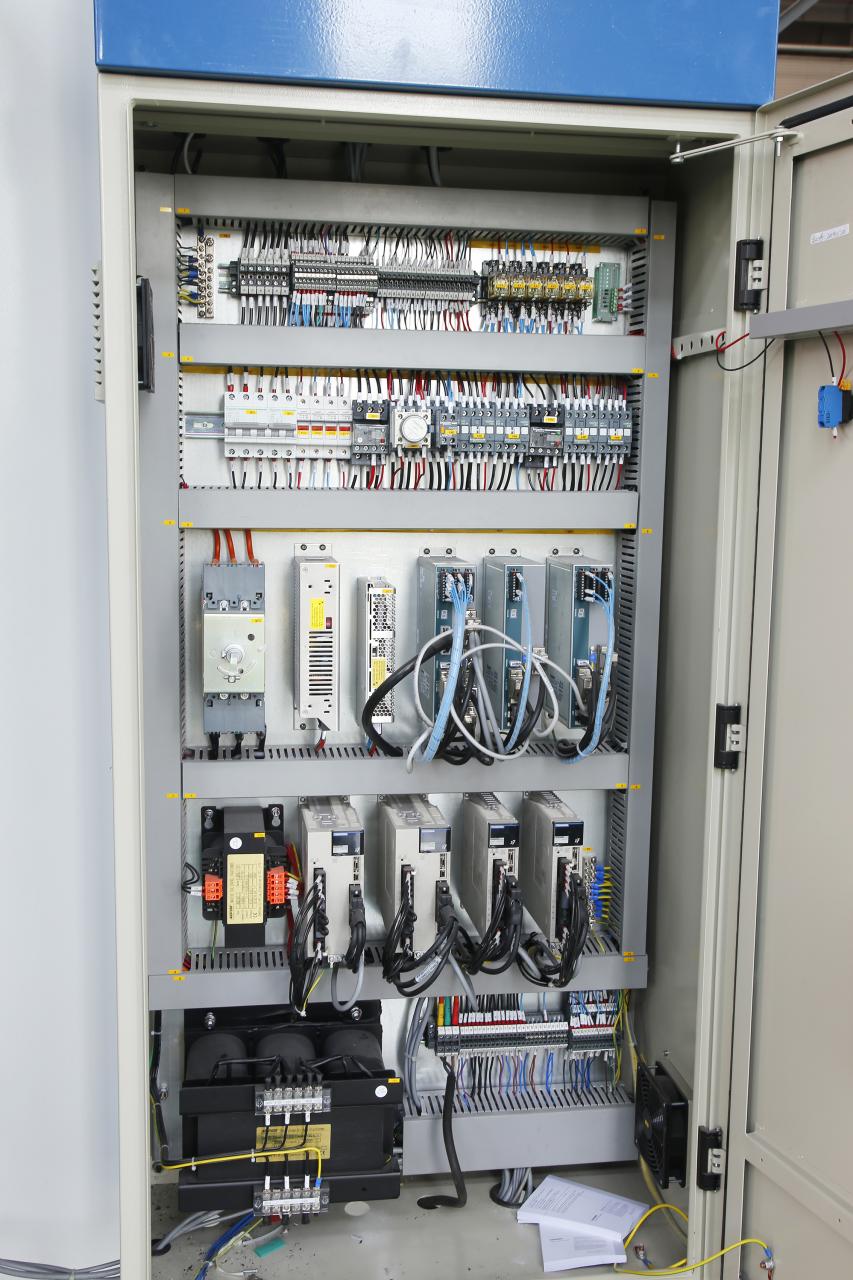

Frankrike Schneider Electrics

Stabil France Schneider Electrics, Panasonic Servo-drift för att förbättra positioneringsnoggrannheten för X, Y-axeln.

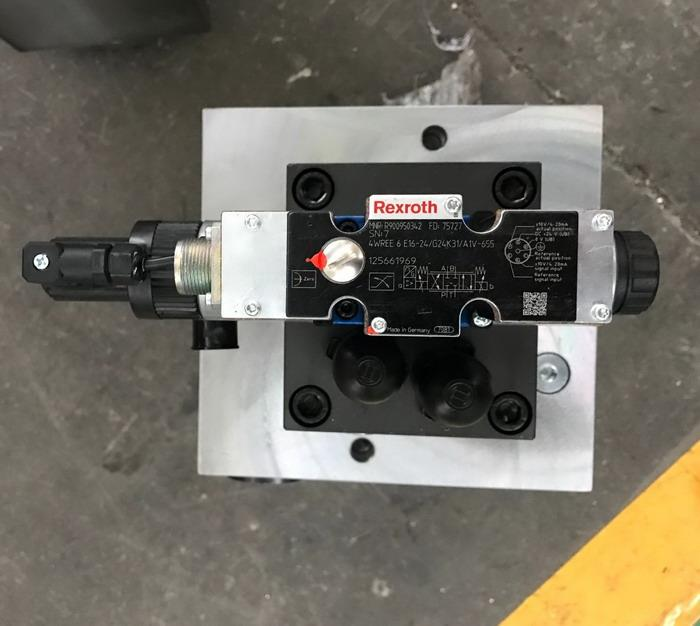

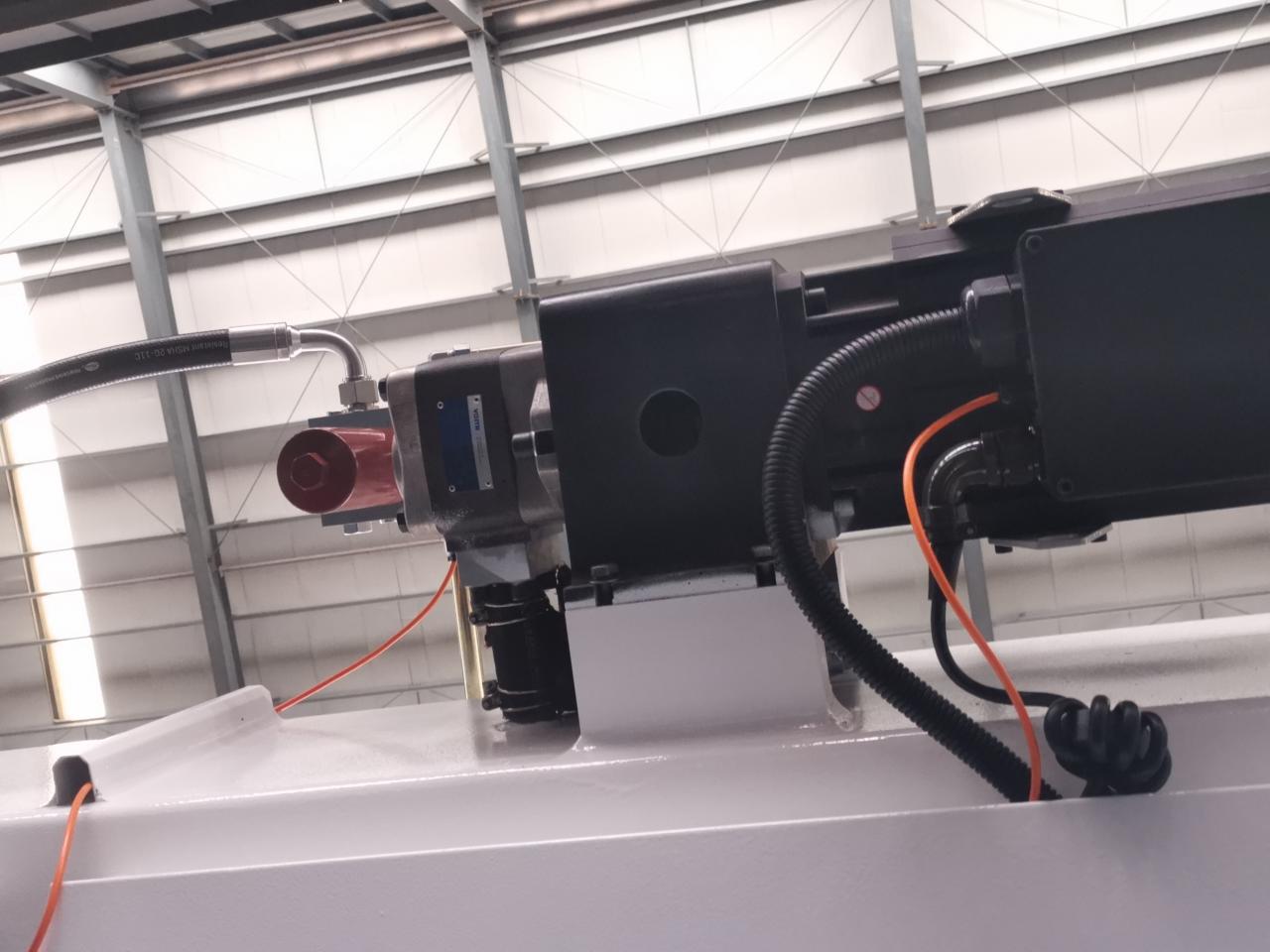

Bosch Rexroth hydraulsystem

Tyskland Bosch Rexroth integrerat hydrauliskt ventilblock.

Tyskland VOITH oljepump

Användning av Tysklands VOITH/Hoerbiger oljepump garanterar oljelivslängden och minskar buller under arbetet.

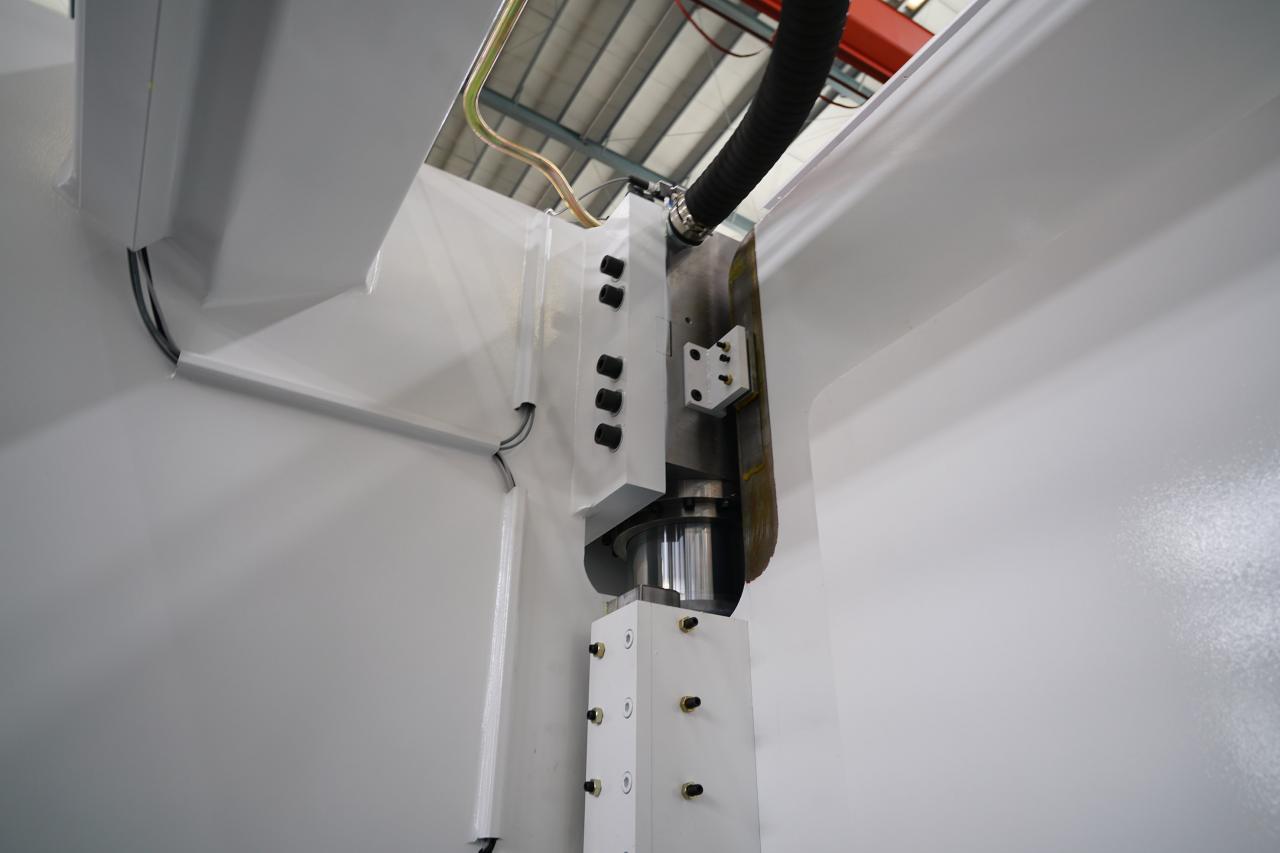

Dubbel ramguide

Dubbel ramguide för olja upp och ner

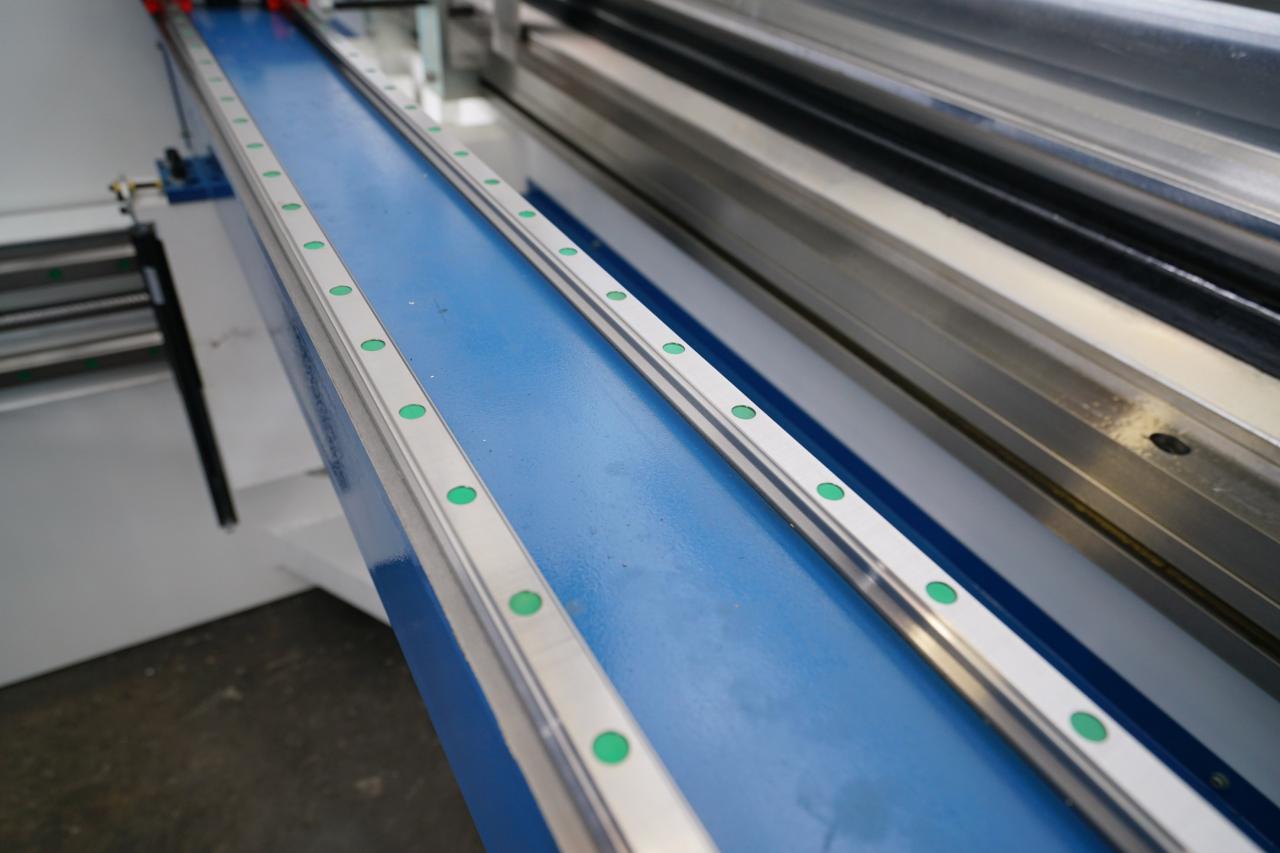

Dubbel linjär guide

Dubbel linjär styrning för CNC Press Brake fingrar stoppar rörelsen.

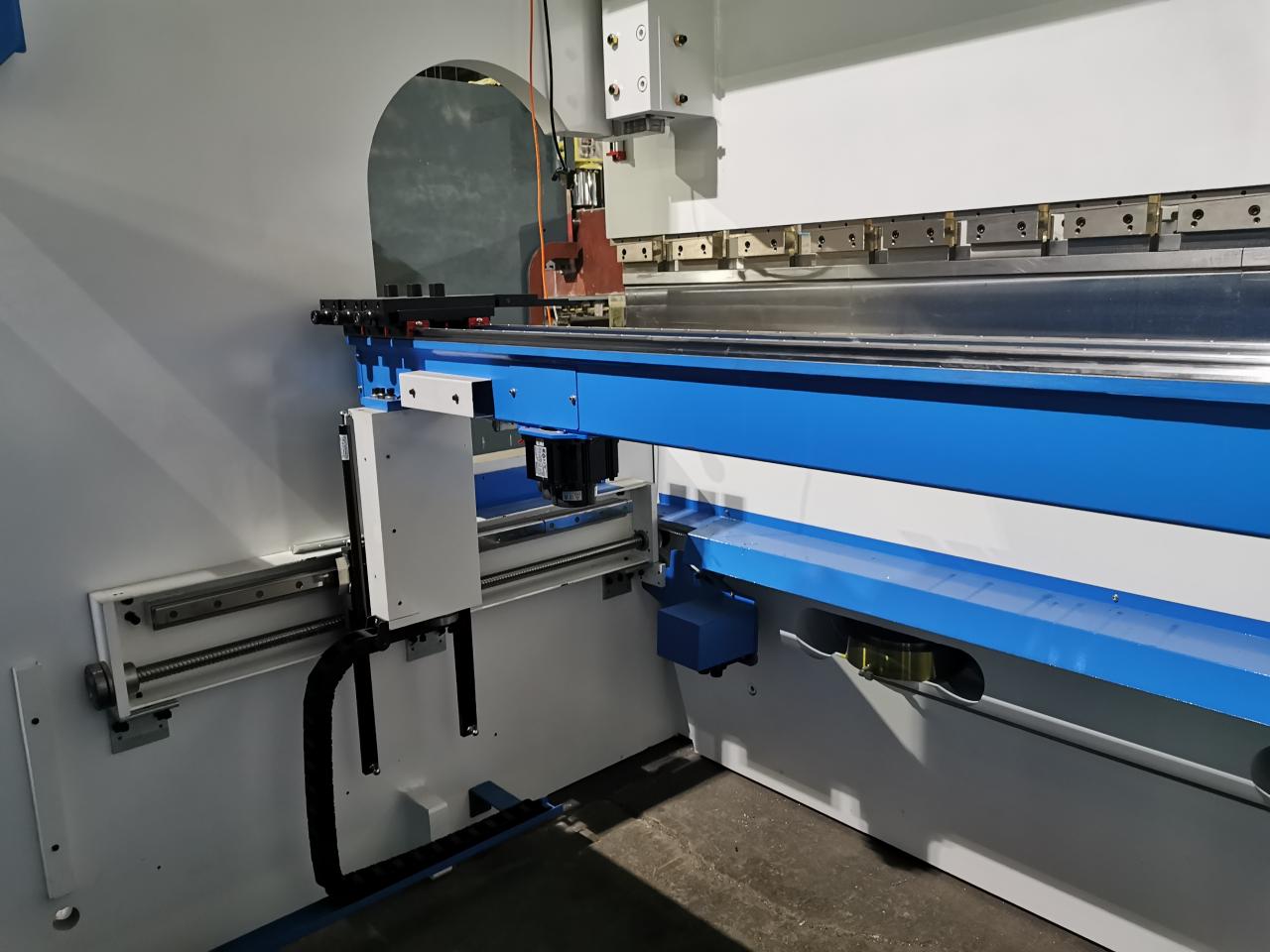

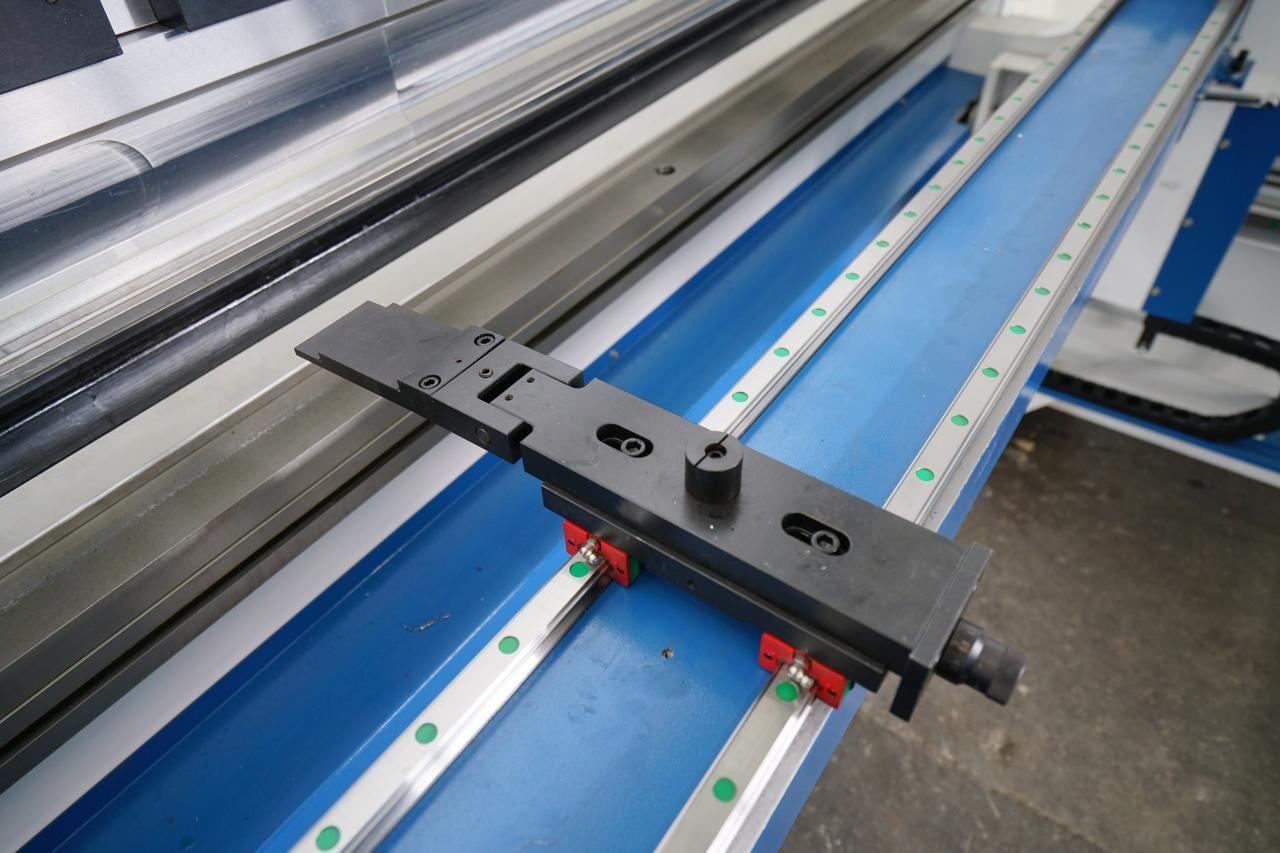

Backgauge fingrar

RAYMAX Z1&Z2 Automatisk kanttrycksbackmätare som rör sig på dubbel linjär styrning.

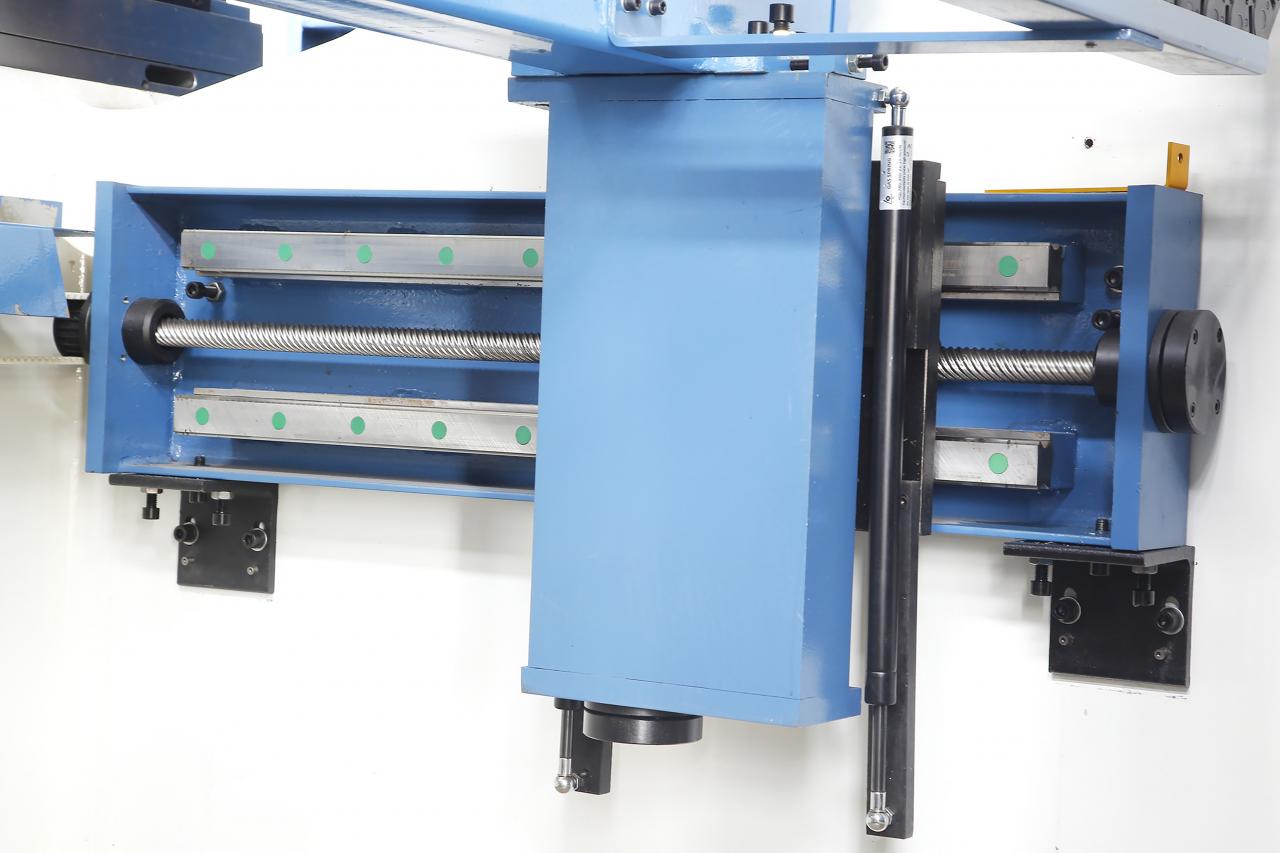

Kulskruv & linjär styrning

Att använda HIWIN-kulskruv och linjär styrning för att förbättra maskinens baksidas noggrannhet.

Dubbel linjär guide

Dubbel linjär styrning för CNC Press Brake fingrar stoppar rörelsen.

Backgauge fingrar

RAYMAX Z1&Z2 Automatisk kanttrycksbackmätare som rör sig på dubbel linjär styrning.

Kulskruv & linjär styrning

Att använda HIWIN-kulskruv och linjär styrning för att förbättra maskinens baksidas noggrannhet.

FRIVILLIG

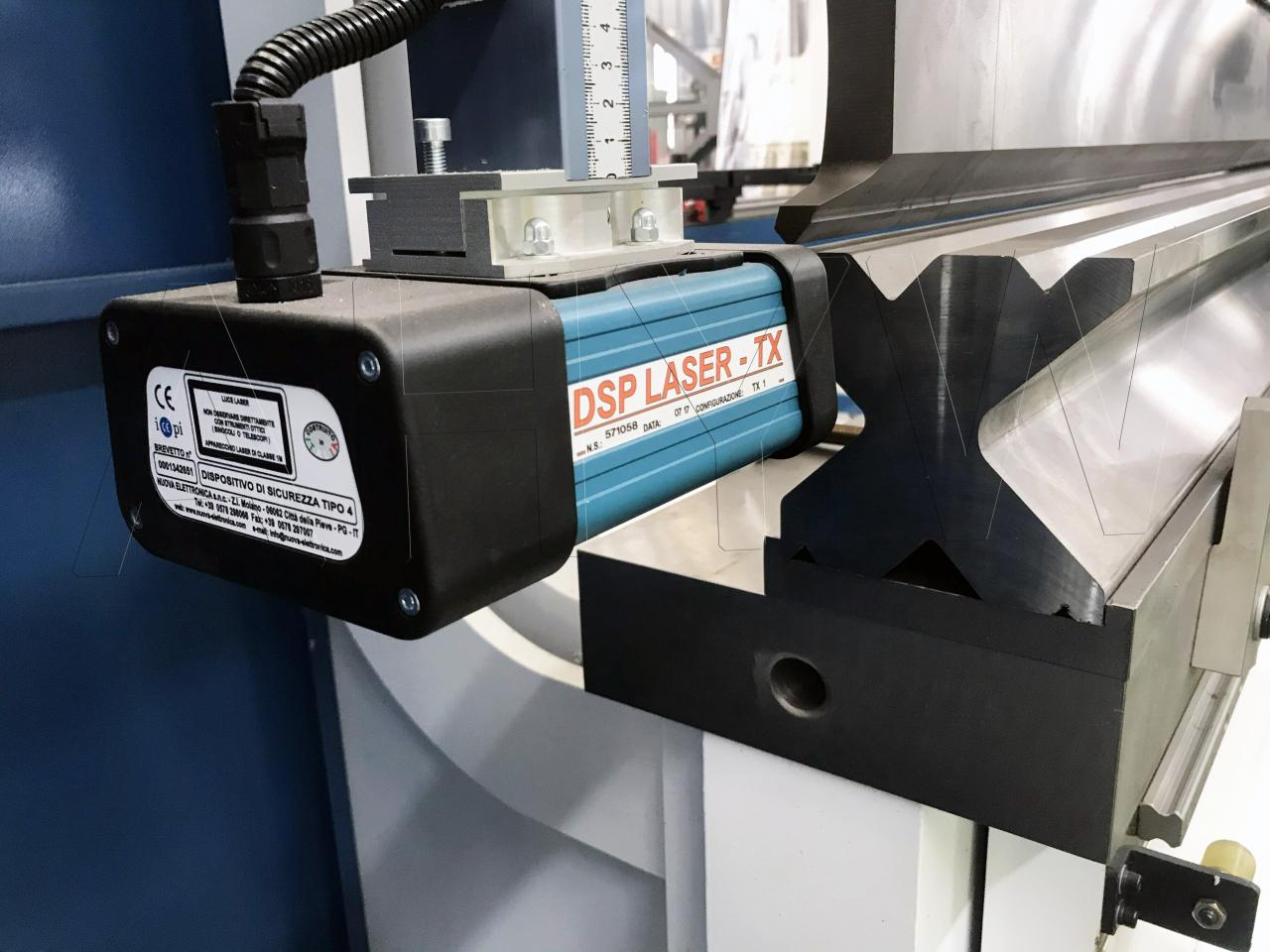

Italien DSP Laser Guarding System

R Axis Backgauge upp och ner

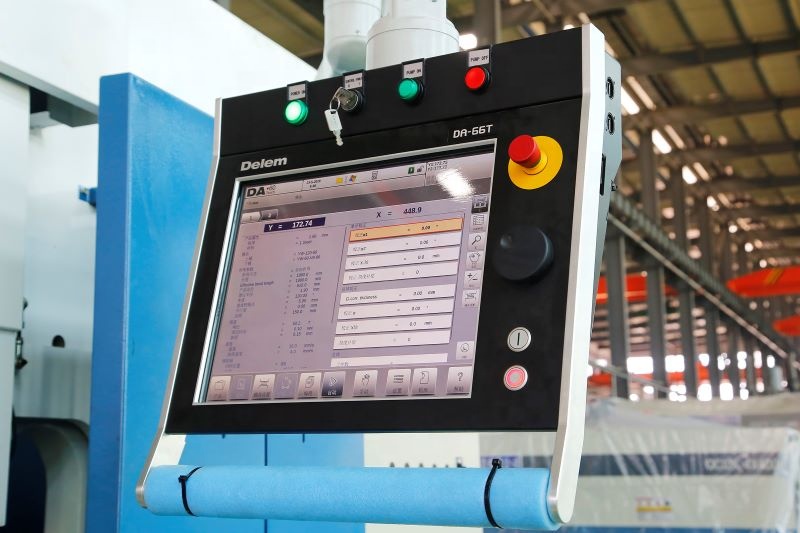

DELEM Controller DA66T med 8 1 axlar

Extra utsugsanordningar för sidostolpar

Oljekylare som tillval

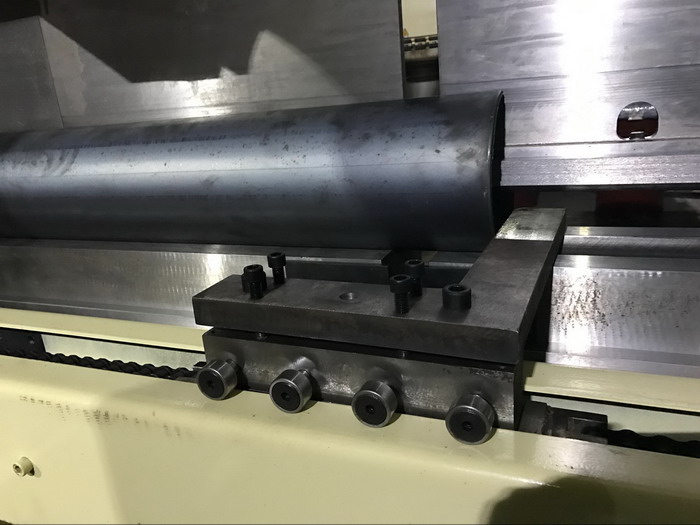

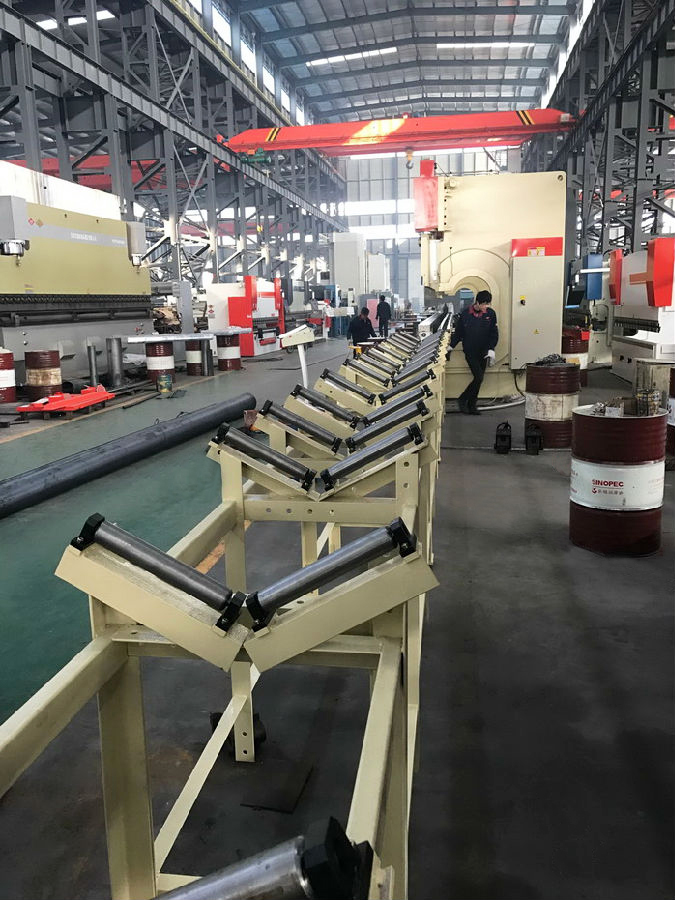

Sido tungt stöd med rullar

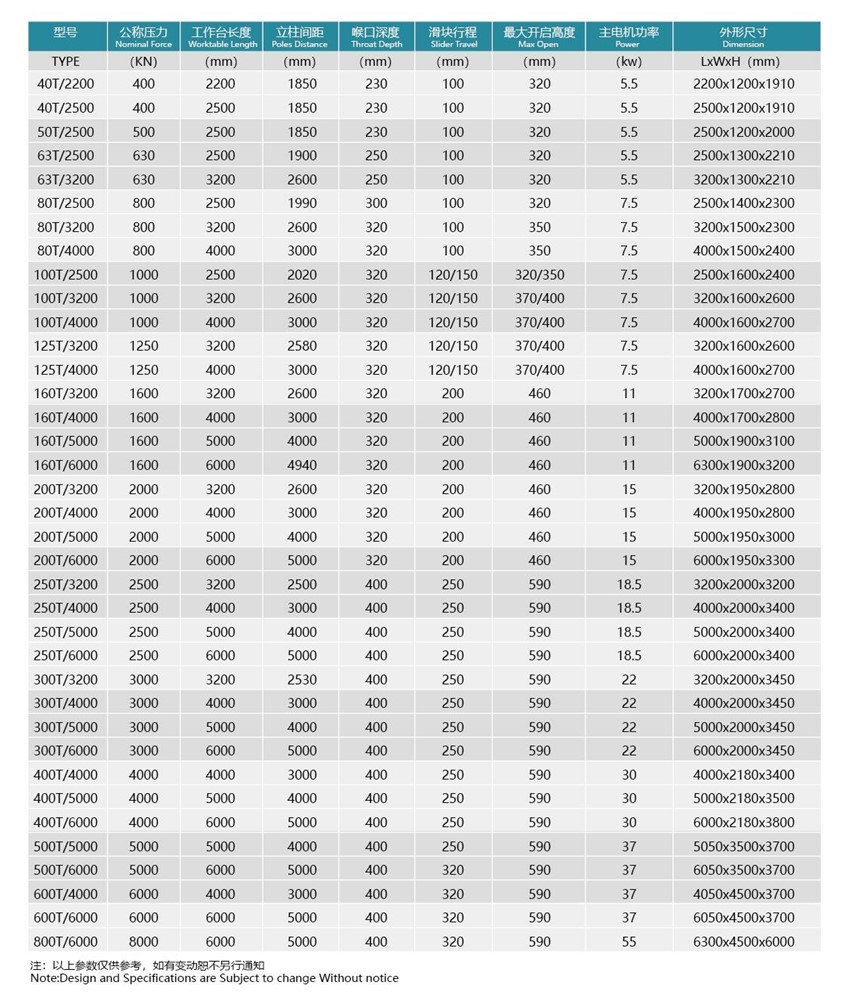

Tekniska parametrar
Vår tjänst

Försäljningsservice Tekniskt och säljteamarbete

* Förfrågnings- och konsultstöd.
* Föreslå lösning
* Se vår fabrik.

Serviceingenjörer och säljare samarbetar

* Utbildning i hur man installerar maskinen och hur man använder maskinen.
* Ingenjörer tillgängliga för service av maskiner utomlands.

FAQ

Q1. Är du en fabrik eller ett handelsföretag?

S: RAYMAX är en professionell tillverkare av kantpress, klippmaskin, fiberlaserskärmaskin och annan plåtbearbetningsutrustning. Vi har mer än 15 års erfarenhet av tillverkning och våra produkter exporterades till mer än 90 länder och regioner.

Q2. Det är första gången jag använder den här typen av maskin, är den lätt att använda?

S: Detaljerade installations- och driftsinstruktioner skickas till dig gratis tillsammans med maskinen. Gratis utbildningar erbjuds i vår fabrik. Ingenjörer är tillgängliga för att tjäna utomlands men alla kostnader måste betalas av din sida. Teknisk videosupport och onlinesupport tillhandahålls, teknisk support dygnet runt genom samtal, video och e-post.

Q3. Vad är din normala ledtid?

S: Ledtiden för en rutinorder är vanligtvis 25-30 dagar. Detta varierar dock med ett antal faktorer, inklusive orderstorlek, maskinmodell, arbetsstyckets komplexitet och verkstadsbelastning, för att nämna några. Ledtider anges med alla offerter. Vänligen meddela oss om en brådskande beställning krävs och vi kan vanligtvis ta emot det.

Detaljer

• Skjutslag (mm): 200 mm
• Automatisk nivå: Helautomatisk
• Halsdjup (mm): 400 mm
• Maskintyp: Synkroniserad
• Arbetsbords längd (mm): 2*6000 mm
• Arbetsbordets bredd (mm): 250 mm
• Mått: 16000*2000*2670
• Skick: Ny
• Ursprungsort: Anhui, Kina
• Märke: RAYMAX
• Material/metallbearbetad: Mässing/koppar, rostfritt stål, ALLOY, kolstål, aluminium
• Automation: Automatisk
• Extra tjänster: Bearbetning
• År: 2020
• Vikt (KG): 12500
• Motoreffekt (kw): 30 kw
• Viktiga försäljningsargument: Hög noggrannhet
• Garanti: 2 år
• Tillämpliga branscher: Byggmaterialaffärer, maskinreparationsverkstäder, tillverkningsanläggning, byggnadsverk, energi och gruvdrift
• Showroom Plats: Italien, Frankrike, Tyskland
• Marknadsföringstyp: Ny produkt 2020
• Maskintestrapport: Tillhandahålls
• Videoutgående inspektion: tillhandahålls
• Garanti för kärnkomponenter: 1 år
• Kärnkomponenter: Lager, PLC
• Råmaterial: Stål
• Användning: Böjning av metallplåt
• Huvudmotor: Tyskland Siemens
• Hydraulsystem: Bosch Rexroth Tyskland
• Styrsystem: DELEM DA53T
• Elektriska komponenter: Schneider
• Servomotor/ Servodrivning: EMG Kina
• Certifiering: ce
• Eftermarknadsservice tillhandahålls: Fältinstallation, idrifttagning och utbildning, fältunderhåll och reparationsservice, teknisk videosupport, onlinesupport
• Efter garantiservice: Teknisk videosupport, onlinesupport
• Lokal serviceplats: Italien, Frankrike, Tyskland
