Cnc kantpress med fotoelektriskt skydd elektrohydraulisk synkron bockningsmaskin

Elektrohydraulisk kantpress

RAYMAX kantpress har ett CNC-kronsystem för förbättrad kvalitet, ett servodrivet bakmätsystem för
ökade hastigheter och 3D-kapabel grafisk styrenhet för att simulera böjsekvenser och kollisionspunkter. Har även ökad arbetshastighet, slaglängd, dagsljus och presskapacitet hos GENIUS-seriens maskiner. Framtiden - som ett resultat av stigande energikostnader och allt mer kostnadseffektiva varvtalsstyrda drivningar som erbjuds på marknaden, är lösningar med variabel hastighet på frammarsch.

Produktspecifikationer

Typ	63T/2500	80T/3200	100T/3200	160T/3200	200T/3200	250T/3200	300T/3200
Nominell styrka (KN)	630	800	1000	1600	2000	2500	3000
Böjlängd (mm)	2500	3200	3200	3200	3200	2700	3200
Vertikalt avstånd (mm)	1900	2700	2700	2700	2700	2700	2700
Halsdjup (mm)	350	350	400	400	400	400	400
Skjutreglage (mm)	170	170	200	200	200	200	200
Max. öppning (mm)	380	380	420	420	420	420	420
Huvudeffekt (Kw)	5.5	7.5	7.5	11	15	15	22
Galande cylindrar	2	3	3	3	3	3	3
Styraxlar	3+1	3+1	3+1	3+1	3+1	3+1	3+1
X-axelrörelse (mm)	500	500	500	500	500	500	500
X-axelhastighet (mm/s)	200	200	200	200	200	200	200
Övergripande dimension (LxBxH)(mm)	3100x1450x2050	3500x1550x2100	3500x1580x2400	3500x1650 x2500	3500x1680 x2550	3500x1700 x2600	3500x1800 x2730
Vikt (ton)	5.8	7.8	8.5	11	14.2	15.6	16.8

Produktkonfiguration

DA-53T styrsystem

* "Snabbtangent" peknavigering

*10,1" högupplöst färg-TFT

*Upp till 4 axlar (Y1,Y2 + 2 extra axlar)

*Crowning kontroll

*Verktyg/material/produktbibliotek

*Servo- och frekvensomriktarkontroll

*Avancerade Y-axelstyrningsalgoritmer för såväl slutna som öppna ventiler.

*TandemLink (tillval)

*USB-minnesgränssnitt

*Profile-T offline programvara

Snabba fastspänningar

*Standard dubbel-V nedre stansar med olika storlekar och olika formade slitsar för val, bekväma för att byta stansar, kapabla för att böja vanliga plattor, med hög kostnadsprestanda-förhållande CNC dubbel-V stansarbetsbänk, bekväm för installation av segmenterade stansar.

Taiwan HIWIN kulskruv och linjär styrskena

* Utrustad med Taiwan HIWIN kulskruv och linjär styrskena, backgauge antar horisontell installationsskalstruktur med hög stabilitet, enkelskal dubbel styrskena, hög precision, X-axeldrift, automatiskt CNC-system

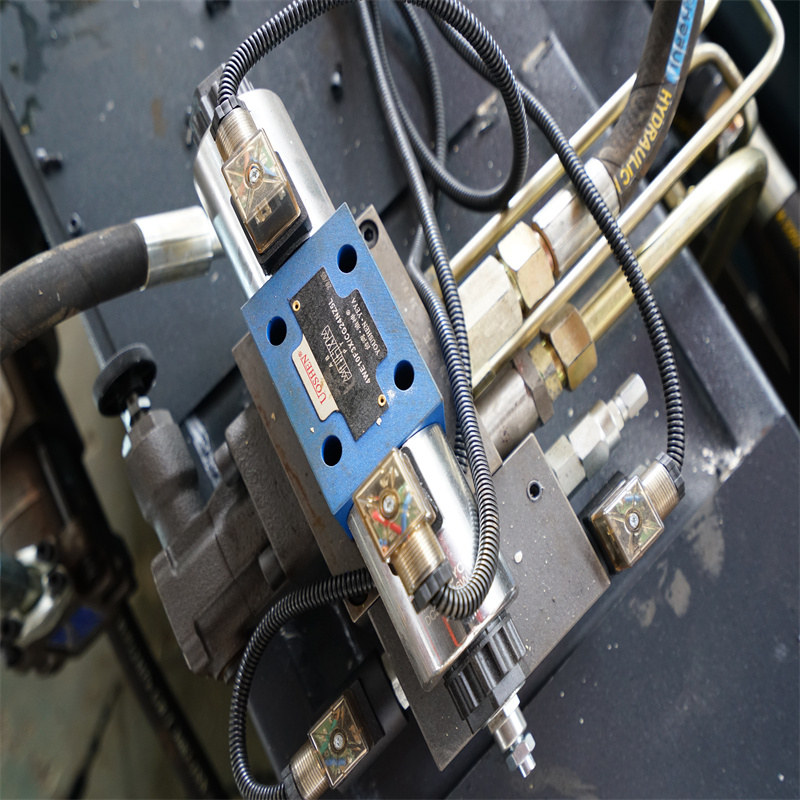

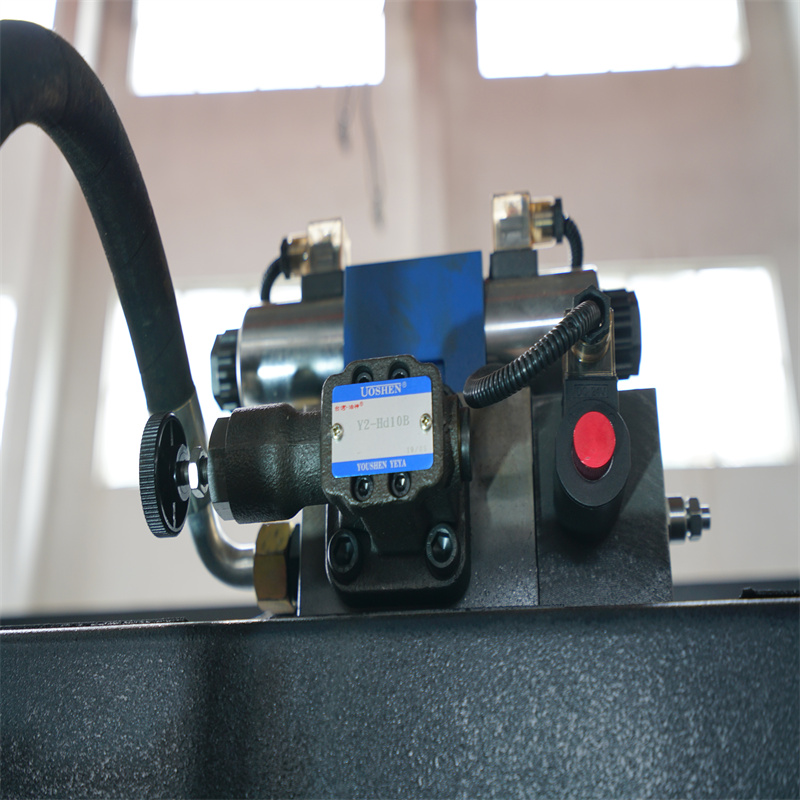

Världsberömd hydraulisk värdesats

Använd BOSCH REXROTH cylinderventil av bästa kvalitet i Tyskland för att säkerställa hög prestanda och hög tillförlitlighet, inget läckage och fel.

V- -axel Mekanisk galning

V-axel mekanisk galning, förbättrar noggrannheten av böjningsvinkel och linjäritet

Siemens motor

Garanterar maskinens livslängd och minskar ljudet när du arbetar

Pedal

*Den är rörlig och kan stoppa operationen när du vill med nödknappen. Förbättrar livslängden och valfri känslighet. Det är mer pålitligt.

Manuellt bakmåttsfinger

*2 till 5 baklängesfingrar (standard 3)

0il pump

* Amerikanskt världsberömt märke för hydraulpump. Den fungerar bra och ger stor kraft till hela systemet. Att använda Sunny pump säkerställer pumpens livslängd och lägre arbetsljud.

42CrMo verktyg

* Formarna är gjorda av 42CrMo stål, hårdhet efter värmebehandling upp till 42 grader, vilket säkerställer matrisens livslängd

Spanien FAGOR Gallerlinjal

*Skilens positionssignal återkopplas till styrenheten av Spanien FAGOR gallerlinjal, sedan justerar CNC-styrenheten mängden bränsletank genom att ändra storleken på den synkrona ventilens öppning, härigenom styrs reglaget (Y1 ,Y2) som kör på samma frekvens och bibehåller parallellen arbetsbordets tillstånd.

Kraftfullt skåp

*Fransk schneider-elektricitet för att säkerställa maskinstabilitet, och Estun servodrift för att kontrollera noggrannheten hos X, Y-axlar.

*Öppen dörr

*Stäng av

Detaljer

• Skjutslag (mm): 120 mm
• Automatisk nivå: Helautomatisk
• Halsdjup (mm): 320 mm
• Maskintyp: Synkroniserad
• Arbetsbordets längd (mm): 3200
• Arbetsbordets bredd (mm): 3200 mm
• Mått: 3500x1700x2200mm
• Skick: Ny
• Ursprungsort: Kina
• Material/metallbearbetad: Mässing/koppar, rostfritt stål, ALLOY, kolstål, aluminium
• Automation: Automatisk
• Extra tjänster: Klipp i längd
• År: 2021
• Vikt (KG): 2800
• Motoreffekt (kw): 13,5 kw
• Viktiga försäljningsargument: Automatisk
• Garanti: 2 år
• Tillämpliga branscher: Hotell, klädaffärer, byggmaterialaffärer, maskinreparationsverkstäder, tillverkningsanläggning, mat- och dryckesfabrik, gårdar, restaurang, hembruk, detaljhandel, livsmedelsbutik, tryckerier, byggnadsverk, energi- och gruvdrift, mat- och dryckesaffärer , Övrigt, Reklamföretag
• Showroom Plats: Ingen
• Marknadsföringstyp: Ny produkt 2021
• Maskintestrapport: Tillhandahålls
• Videoutgående inspektion: tillhandahålls
• Garanti för kärnkomponenter: 2 år
• Kärnkomponenter: lager, motor, pump, PLC, motor
• CNC-styrsystem: DA53T
• Funktion: Plåtböjning
• Effekt: 13kw
• Produktnamn: kantpress
