Cnc Servo kantpress 250t 3,2m 3 1 Axis 3 Meter Plåtkantpress

Huvud funktion

1. Svetsad stålkonstruktion, genom att normalisera och högfrekventa vibrationer för att eliminera stress, för att säkerställa den totala noggrannheten hos verktygsmaskiner, har utmärkt styvhet, anti-distorsion och anti-lutningsförmåga.

2. De två sidorna huvudcylindrarna tillhör den elektrohydrauliska CNC-bockmaskinens CNC-axel där Y1, Y2 axlar, synkroniserade kompatibel med hydraulisk servoventil importerad från Tyskland och tyska HEIDENHAIN galler sluten slinga kontroll, exakt återkoppling, skjutreglage löper exakt, upprepa skjutreglagets noggrannhet och parallellprecision kan nå /- 0,01 mm.

3. Automatiskt hydrauliskt konvext kompensationssystem för arbetsbordet (V-axeln), för att ta itu med gliddeformationens påverkan av arbetsstycket under böjningen. Antalet kompensation justeras automatiskt av CNC-system, bekvämt och exakt. (Mekanisk kompensationstabellstruktur för tillval)

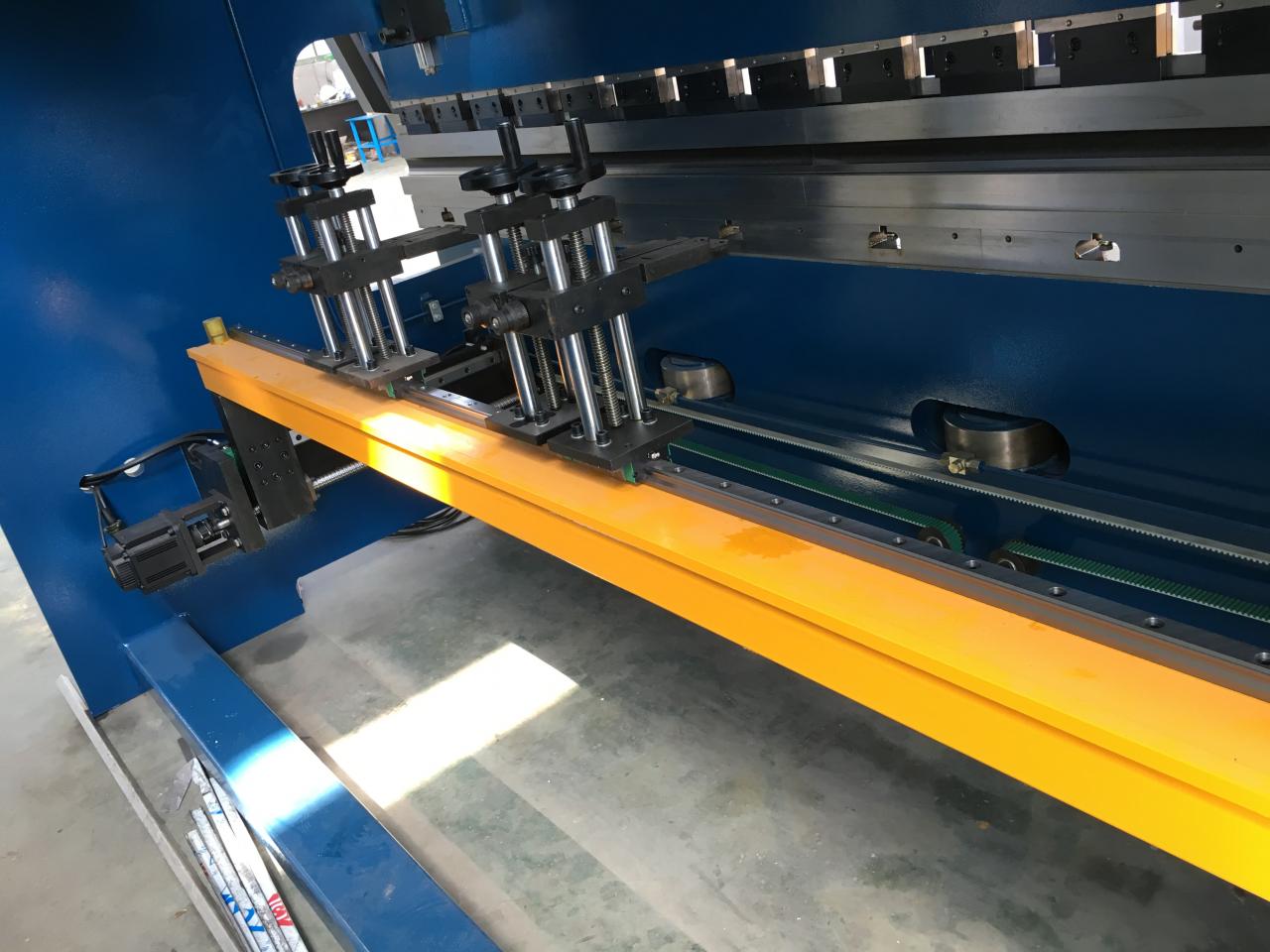

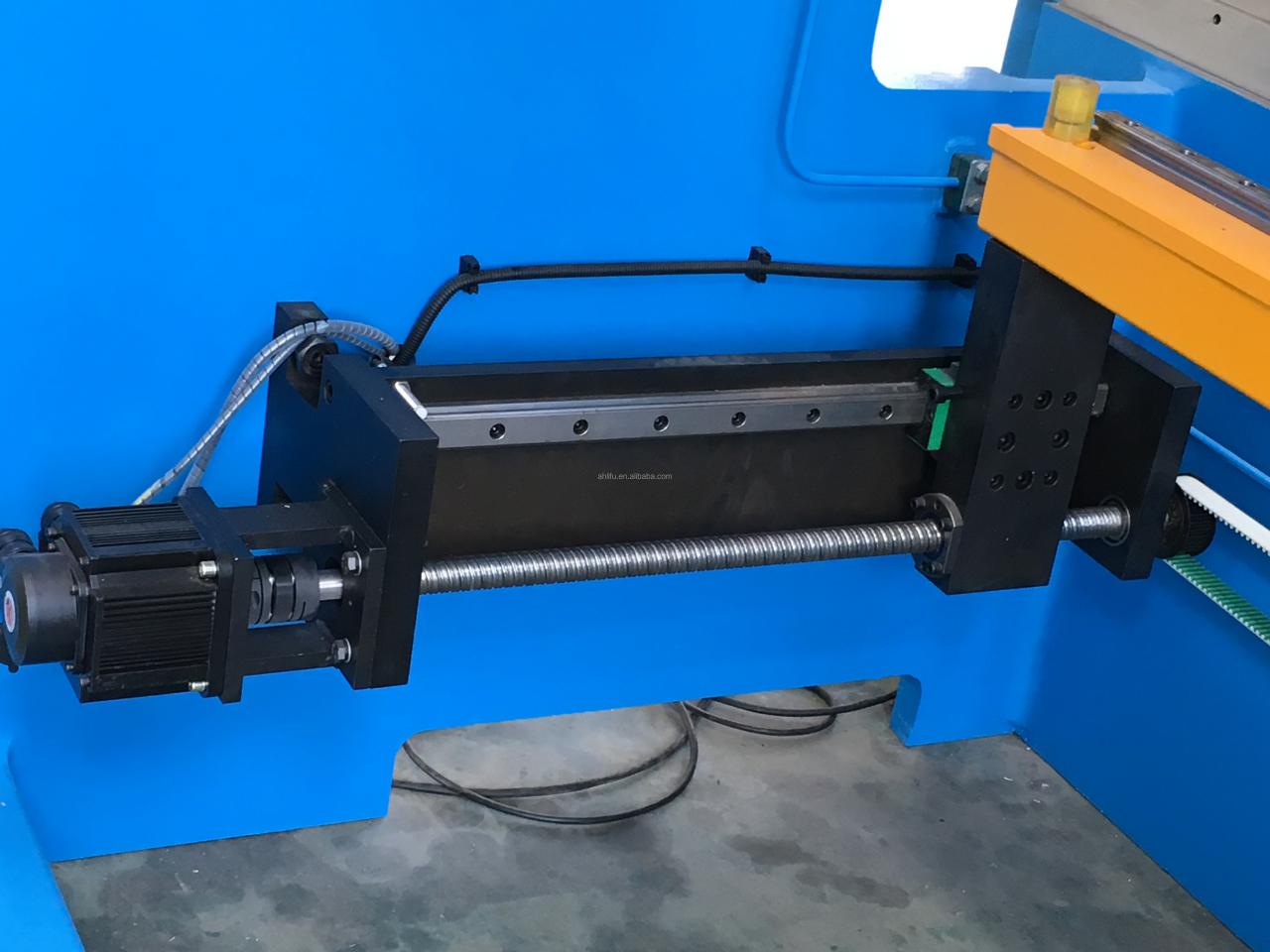

4. Bakre mätare (främre och bakre plats) är X-axeln i CNC-bockningsmaskin, driven av servomotor, CNC-system, transmission genom precisionskulskruv, linjär styrning, synkront bälteshjul, kör snabbt, positionera data exakt. (Användare kan expandera R-axeln eller R1-axeln, R2-axeln, Z1-axeln, Z2-axeln, etc.)

5. Främre matningsanordning rör sig i sidled genom precisionslinjär styrning, kontrollera enkelt avståndet mellan armarna. Justerbar höjdnivå, vilket avsevärt förbättrar bekvämligheten med arbetsstyckets böjning.

6. Med snabbklämmande pallböjningsform, kompatibel med böjningskompensationsmekanism. Kombinerad typ av modulär CNC-böjform för att säkerställa hög precision och hög effektivitet vid bockning. Justera läget för den nedre formen praktiskt under olika arbetsförhållanden.

7. Maskinens båda ändar är utrustade med gallerlinjal, som används för att mäta det exakta avståndet mellan sliden och arbetsbordet. Maskinram utrustad med C-typskylt, galler installerat i C-plattan för att eliminera effekten av pelardeformationen på skjutreglagets position. Slider position återkopplingsdata kommer att överföras till det numeriska styrsystemet omedelbart till den uppskattade servoventilens styrsignal S1 ~ S2 och utgången, styr två hydrauliska servoventilens utflöde, så att två cylindrar synkroniseras.

Aktiviteter balk struktur för fyra-punkts positionering, bra stabilitet, Y1, Y2-axel kan programmeras individuellt, kan planteras i deltillstånd, avsmalnande böjning (lutande böjning).

Stäng av tryckupprätthållandet efter bockningsformning för att minska arbetsstyckets elasticitet, tryckhållningstiden kan ställas in.

8. Säkerhetsbarriär runt maskineriet och fotoelektrisk skyddsanordning för att säkerställa säkerheten vid arbete. (laserskyddsenhet för tillval)

Teknisk parameter

NEJArtikelVärdeEnhet
1Nominell kraft1000KN
2Arbetsbordslängd2500mm
3Avstånd mellan hålen2020mm
4Halsdjup320mm
5Ram resa120/150mm
6Max öppningshöjd320/350mm
7Huvudkraft7.5/11KW
8Halsdjup320mm
9Vikt6000kg
10Dimensionera2500*1600*2400mm

Huvudsakliga outsourcingdelar

NEJDelnamnOutsourcing tillverkare
1Synkronstyrd proportionell ventilBosch Rexroth
2Proportionell tryckregleringsventilBosch Rexroth
3OljepumpBosch Rexroth
4TätningsringJapan VALQUA
5SlangkopplingEMB
6MotorSiemens
7ElektriskSchneider
8KulskruvTaiwan HIWIN
9Linjär guideTaiwan HIWIN
10gallerlinjal Heidenhain
11ServomotorESTUN

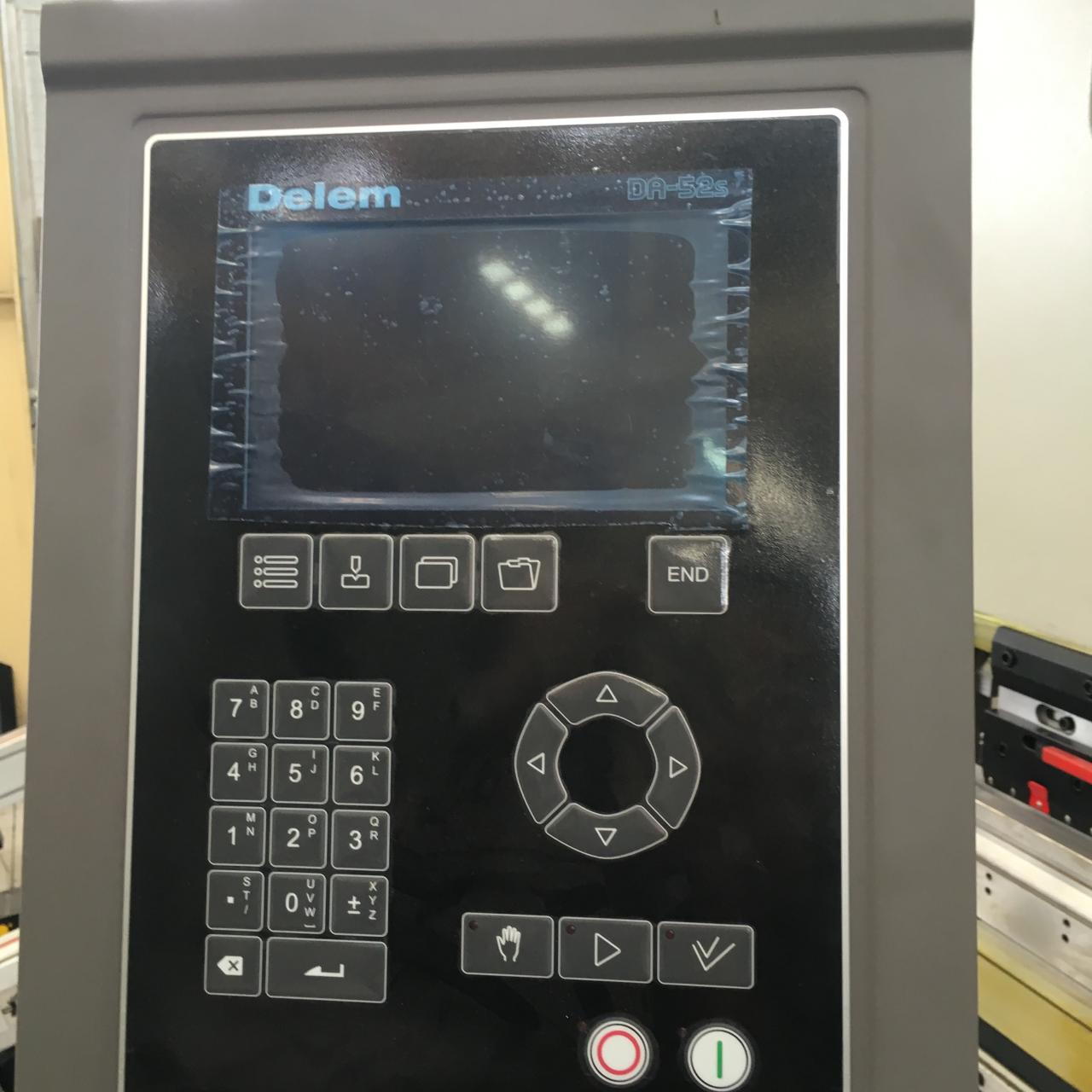

12CNC-system DA52S CNC-system

OBS: cnc-styrsystem ESA S530, ESA S540, ESA S550, DA56S, DA66T, DA69T, DNC880S, MODEVA12S, etc för tillval

Detaljerade bilder

Cnc Servo kantpress 250t/3,2m 3+1 Axis 3 Meter PlåtkantpressCnc Servo kantpress 250t/3,2m 3+1 Axis 3 Meter PlåtkantpressCnc Servo kantpress 250t/3,2m 3+1 Axis 3 Meter Plåtkantpress

Vår tjänst

Försäljningsservice

1. 24 timmar online, svar inom 2 timmar, tillhandahåll lösning inom 48 timmar.

2. Rekommendera den mest lämpliga maskinen enligt kundens syfte,

3. Provteststöd,

4. Fabriksbesök välkomnas.

Service efter försäljning

1. tillhandahålla lösning på en dag, lösa klagomål på 2 dagar.

2. Utbildning i hur man installerar och använder maskinen

3. Ingenjörer tillgängliga för service av maskiner utomlands

4. En rabatt för en lång samarbetskund

5. Garanti 2 år

Packning & leverans

1) före packning kommer verktygsmaskinen att testa i 48 timmar för att säkerställa att all utrustning är 100% kvalificerad.

2) före lastning, stabil förpackning, professionell och skicklig lastare minska skador på produkten under transport.

3) vi fixade vår maskin i container med ståltråd inuti som kommer att skyddas väl under frakt

4) lossning, vi använder träskåpet, skyddar maskinen och kan enkelt användas med gaffeltruck till lossningsmaskin.

FAQ

1. Hur är det med din maskinkvalitet? Vi är oroliga för kvaliteten.

RE: RAYMAX är ett moget varumärke i KINA, genom många års forskning inom teknik, har vår design inklusive struktur och detaljerad säkerhet och precision förbättrats avsevärt och kan matcha alla CE-standarder eller mer strikta standarder. Våra maskiner distribueras över hela världen till cirka 50 länder där det finns metallplåtsindustri, det finns Brilliant-maskiner. Och där det finns våra maskiner finns det gott rykte och terminalanvändares nöjdhet

2. Huruvida maskinpriset kan vara mer rabatt?

RE: 1. RAYMAX tillhandahåller alltid maskin av hög kvalitet, med 10 års erfarenhet, vår maskin har tillräckligt med kvalitetsstandard för att se till att maskinen kan fungera mer än den verkliga garantiperioden. På så sätt kommer vi att spara mycket och tänka i förväg för kunderna.

RE: 2. RAYMAX tänker faktiskt också på vår prisnivå, vi är säkra på att tillhandahålla kvalitet=pris och pris=kvalitet, det matchade priset och acceptabelt för kunderna och hållbart för våra maskiner. Vi välkomnar dig för att förhandla med oss och få en bra tillfredsställelse.

3. Vad sägs om din fabrik i Kina?

RE: RAYMAX ligger i MaAnShan City, AnHui-provinsen som är det ledande området i Kina och även i världen som centrum för maskinerna för metallplåtslösningar. Vi har arbetat cirka 10 år i detta område. Rika erfarenheter inom detta område med professionell teknisk support och orienterad service.

Detaljer

  • Slider Slag (mm): 100 mm
  • Automatisk nivå: Helautomatisk
  • Halsdjup (mm): 250 mm
  • Maskintyp: Torsionsstång, kantpress
  • Arbetsbordets längd (mm): 3200
  • Arbetsbordets bredd (mm): 160 mm
  • Skick: Ny
  • Ursprungsort: Anhui, Kina
  • Material / metallbearbetad: rostfritt stål, aluminiumstål, legerat stål, järnstål, etc
  • Automation: Automatisk
  • Extra tjänster: Stansning
  • År: 2020
  • Vikt (KG): 6000
  • Motoreffekt (kw): 7,5 kw
  • Viktiga försäljningsargument: Multifunktionell
  • Garanti: 3 år
  • Tillämpliga branscher: Byggmaterialaffärer, maskinreparationsverkstäder, tillverkningsanläggning, gårdar, hemmabruk, detaljhandel, tryckerier, byggnadsverk, energi och gruvdrift
  • Utställningslokal: Egypten, Kanada, Turkiet, Italien, Frankrike, Vietnam, Peru, Saudiarabien, Indonesien, Pakistan, Indien, Mexiko, Ryssland, Spanien, Thailand, Marocko, Kenya, Sydkorea, Chile, Förenade Arabemiraten, Colombia, Algeriet, Rumänien, Bangladesh, Sydafrika, Kazakstan, Ukraina, Nigeria, Uzbekistan, Tadzjikistan
  • Marknadsföringstyp: Ny produkt 2020
  • Maskintestrapport: Tillhandahålls
  • Videoutgående inspektion: tillhandahålls
  • Garanti för kärnkomponenter: 3 år
  • Kärnkomponenter: lager, motor, pump, tryckkärl, motor
  • Kraft: Hydraulisk
  • Råmaterial: plåt
  • Användning: Böjning av plåt
  • Säkerhetsskydd: Skyddsskydd
  • Motor: SIEMENS BEIDE
  • Elektrisk apparat: SCHNEIDER
  • Hydraulsystem: REXROTH
  • Nominellt tryck (kN): 10 000
  • Certifiering: ce
