Fiberlaserplatta och rör integrerad skärmaskin

Produktfunktioner

Fördelar med maskinen:

1. Multifunktion: kan skära både metallplattor och metallrör.
2. Spara kostnad: en uppsättning integrerad maskin istället för att köpa två uppsättningar
3. sparar utrymme med mer än 50 % och ger högre produktivitet.

Tillämplig industri:

Används inom plåtbearbetning, biltillverkning, träningsutrustning, chassiskåp, reklammetalltecken, köksutrustning i rostfritt stål, miljövänliga hushållsapparater och annan mekanisk utrustning.

Skär material:

Kan skära en mängd olika metallplattor och rör (med rörskärningsanordning), främst lämplig för rostfritt stål, kolstål, galvaniserad plåt, elektrolytplåt, mässingsplåt, aluminiumplåt, manganstål, olika legeringsplåtar, sällsynt Snabb skärning av metall och andra material.

Ansökan:

1. Plåttillverkning

2. Elskåp

3. Köksutrustning

4. Hiss

5. Bildelar

6. Belysningslampor

7. Metall carfts & dekoration

8. Hårdvaruverktyg

9. Reklam

10. Träningsutrustning

11. Möbler

12. Jord- och skogsbruksmaskiner

13. Luftkonditionering

Teknisk parameter

namn	Fiberlaserplatta och rör integrerad skärmaskin
Modell	YD-3015
Laser typ	Fiberlaser
Laserkraft	1000W
Arbetsstorlek	3000mm * 1500mm
Max. Flytta hastighet	0-80 000 mm/min
Skärhastighet	0-40000 mm/min
Max accelerationshastighet	1G
Platsprecision	≦±±0,02 mm
Maximalt bearbetningsdjup	Rostfritt stål: 5 mm Kolstål: 10 mm
Sändningssystem	Dubbel kuggstång
Stöd för grafikformat	AL, DXF, PLT, BMP, DST
Strömförsörjning	380V 50Hz/60Hz/60A
Arbetsbord	Sawtooth Platfprm
Driftmiljö	Temperatur 0-45 ℃, luftfuktighet: 5-95 %
Mått	4440*4790*1860mm
Total maskineffekt:	<10KW
Vikt	3000 kg
Laser	Rayco / IPG 500W-2000W
Roterande axel	3m / 6m pneumatisk chuck
Växellåda	rotationsaxelservot är Yaskawa servo
Skärhuvud	Schweiz Raytools
Servomotor	Delta
Pneumatisk anordning	Japan SMC magnetventil Japan SMC / Taiwan Yadeke
Elektronisk elementenhet	Schneider
Reducerare	Japan Xinbao Reducer
Kuggstång	APEX dubbel enhet
Kontrollsystem	CYPCUT
Shanghai Baichu Chiller / Luftkonditionering Tongfei /	Standard för 1000 och över effekt

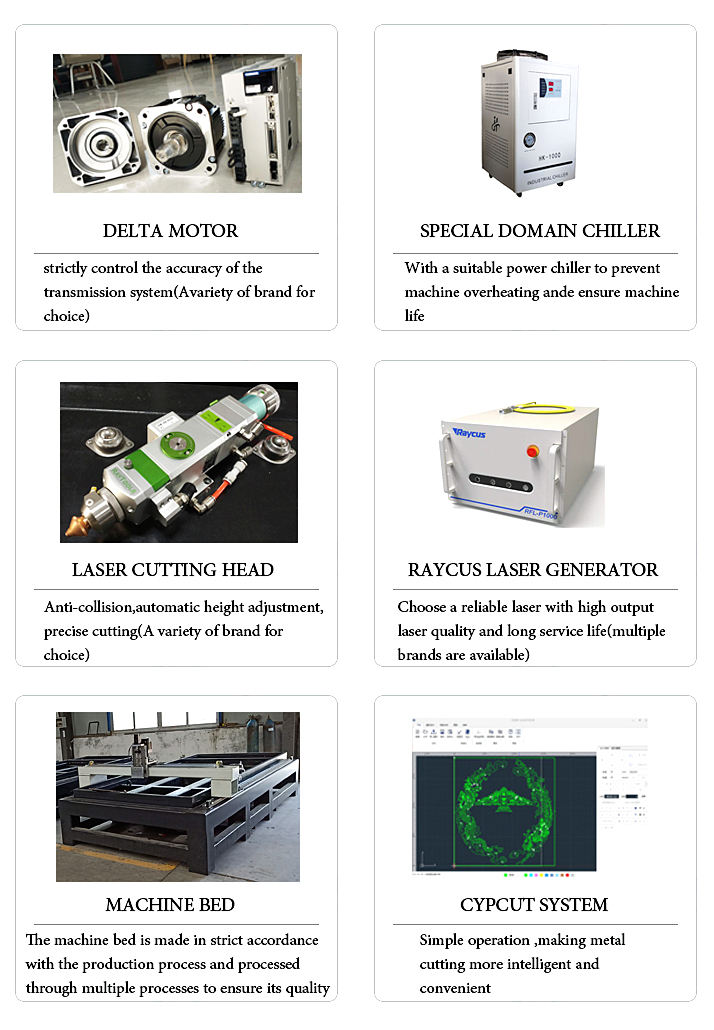

Detaljerade bilder

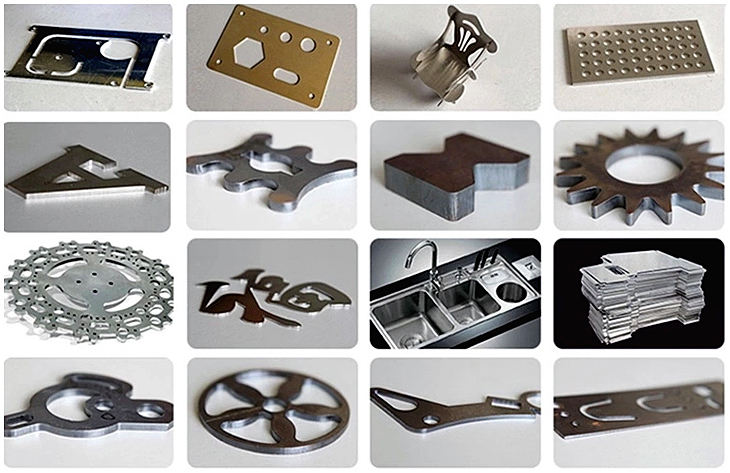

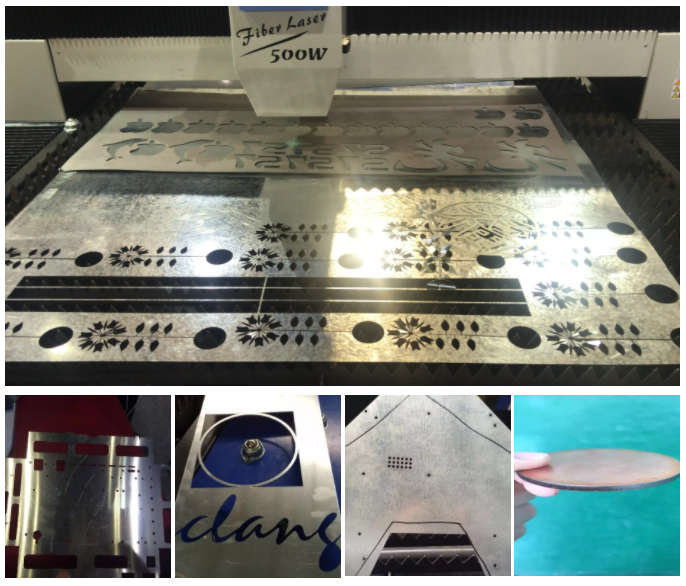

Prover

Vår fördel:

1. Vi har en egen bearbetningsverkstad. Alla maskiners ram, portal och Z-axel tillverkas av vår egen verkstad. På så sätt kan vi säkerställa vår goda kvalitet och sänka kostnaderna.

2. Vi kan designa och producera enligt kundens krav. (inklusive maskinstruktur, typ, färg, reservdelar och så vidare)

3. Vi kan göra OEM. (med kundernas egen logotyp på maskinen)

4. Vi har rik erfarenhet för export, vi kommer att förbereda väl alla tulldokument och CO för att göra tullen framgångsrikt.

Detaljer

• Användning: LASERSKÄRNING
• Tillämpligt material: Akryl, glas, läder, MDF, metall, papper, plast, plexiglax, plywood, gummi, sten, trä, kristall
• Skick: Ny
• Lasertyp: Fiberlaser
• Skäryta: 1500mm*3000mm
• Klipphastighet: 40000
• Grafiskt format som stöds: AI, PLT, BMP, Dst, DXP
• Skärtjocklek: 10 mm
• CNC eller inte: Ja
• Kylläge: VATTENKYLNING
• Styrmjukvara: CYPCUT
• Laserkälla Märke: Raycham
• Styrskena Märke: HIWIN
• Vikt (KG): 3000 KG
• Viktiga försäljningsargument: Hög säkerhetsnivå
• Garanti: 1 år
• Tillämpliga branscher: Hotell, klädaffärer, byggmaterialaffärer, tillverkningsanläggningar, maskinverkstäder, mat- och dryckesfabriker, gårdar, restaurang, hembruk, detaljhandel, livsmedelsbutik, tryckerier, byggnadsverk, energi- och gruvdrift, mat- och dryckesaffärer , Övrigt, Reklamföretag
• Maskintestrapport: Tillhandahålls
• Videoutgående inspektion: tillhandahålls
• Garanti för kärnkomponenter: 1 år
• Kärnkomponenter: Övrigt
• Driftsätt: Pulserande
• Konfiguration: 4-axlig
• Hanterade produkter: Plåt och rör
• Funktion: Vattenkyld
• Max. Rörelsehastighet: 0-80000 mm/min
• Placeringsprecision: 0,01-0,02 mm
• Maximalt bearbetningsdjup: Rostfritt stål:5mm Kolstål:10mm
• Strömförsörjning: 380V 50Hz/60Hz/60A
• Driftsmiljö: temperatur 0-45 ℃, luftfuktighet: 5-95 %
• Mått: 4440*4790*1860mm
• Styrsystem: CYPCUT
