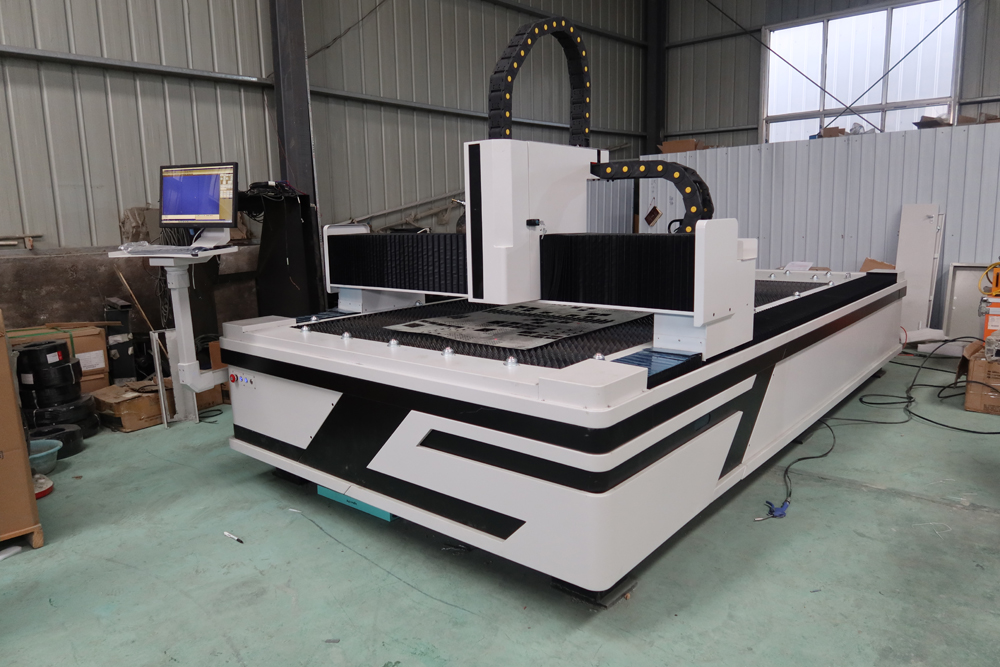

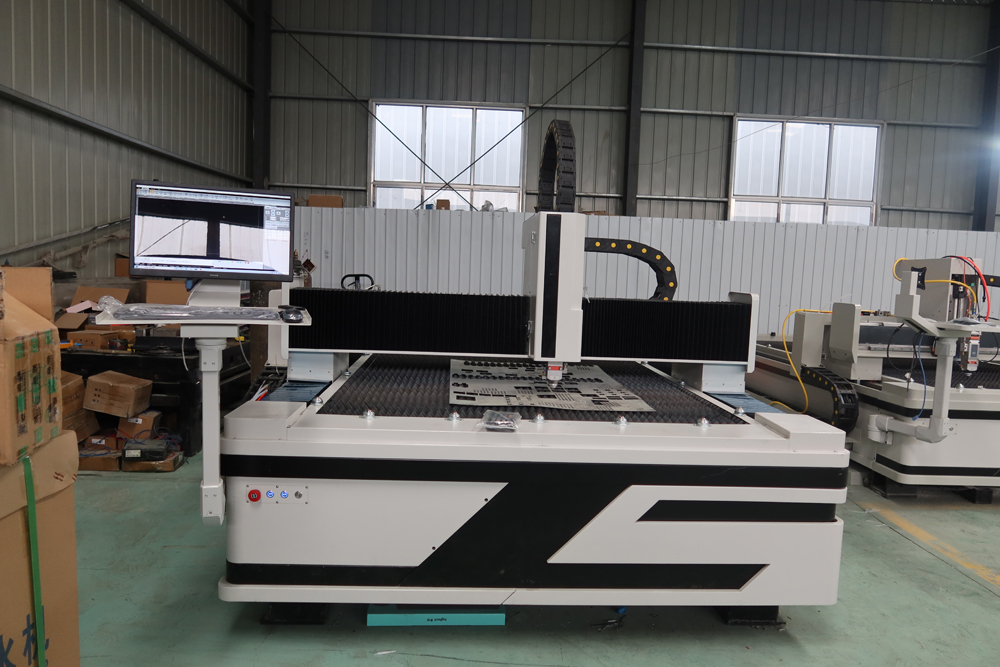

Högprecisionsfiberlaserskärning metall rostfritt stål kol 2000w

Huvud funktion

1. Fiberlaserskärmaskin använder avancerad fiberlaser för att mata ut en laserstråle med hög energidensitet och samlas på arbetsstyckets yta, så att det område av arbetsstycket som är upplyst av den ultrafina fokuspunkten omedelbart smälts och förångas, genom det numeriska styrmekaniska systemet. Automatisk skärning uppnås genom att flytta punktbelysningsläget.

2. Fiberlaserskärmaskin antar portalstrukturtyp, bilateral drivning med kuggstång, med stabil struktur, bra styvhet och hög hastighet.

3. Fiberlaserskärmaskin är en svetsad del med flera åldringsbehandlingar. Transmissionsdelarna som reducering, styrskena och kuggstång är alla importerade välkända märken.

4. Den övergripande strukturen på portalen och kuggstångens transmissionsläge säkerställer utrustningen. Höghastighetspositionering, snabb dynamisk respons och bra stabilitet

Tillämpliga fält

Maskinen används allmänt inom plåtbearbetning, flyg, rymd, elektronik, elektriska apparater, tunnelbanetillbehör, bilar, maskiner, precisionsdelar, fartyg, metallurgisk utrustning, hissar, hushållsapparater, hantverkspresenter, verktygsbearbetning, dekoration, reklam, metall bearbetning och annan Tillverknings- och bearbetningsindustri.

Tillämpliga material

Fiberlaserskärutrustning är lämplig för metallskärning med rostfri stålplåt, mjuk stålplåt, kolstålplåt, legeringsstålplåt, fjäderstålplåt, järnplåt, galvaniserat järn, galvaniserad plåt, aluminiumplåt, kopparplåt, mässingsplåt, bronsplåt , guldplåt, silverplåt, titanplåt, plåt, metallplåt, rör och rör etc. Teknisk

Parametrar

Modell	RAYMAX-F1530
Max bearbetningsintervall	3000*1500mm
Arbetsbord	Sågtand
Lasersystem	MAX / RAYCUS / IPG
Laserkraft	1000W/1500W/2000W/3000W
Skärtjocklek	Beror på material
Körläge	Servomotordrivning, PMI styrskena YYC kuggstång och kugghjul
Laser våglängd	1060-1080nm
Positioneringsnoggrannhet	±0,03 mm
Ompositionsnoggrannhet	±0,01 mm
Minsta linjebredd	±0,02 mm
Kylande sätt	Vattenkylning
Strömförsörjning	380V / 50Hz
Maskinstorlek	4,4X2,3X1,8M
Bruttovikt	2700 kg

Laserkälla – MaxMax: fiberlaser är världsledande inom fiberlaser som producerar 70 % av Kinas fiberlaserkälla. Max. fiberlasrar är effektiva, pålitliga och underhållsfria fiberlasrar. Den har en superkompakt design med laserkällan inrymd i ett hermetiskt tillslutet skåp ger dammtät drift.

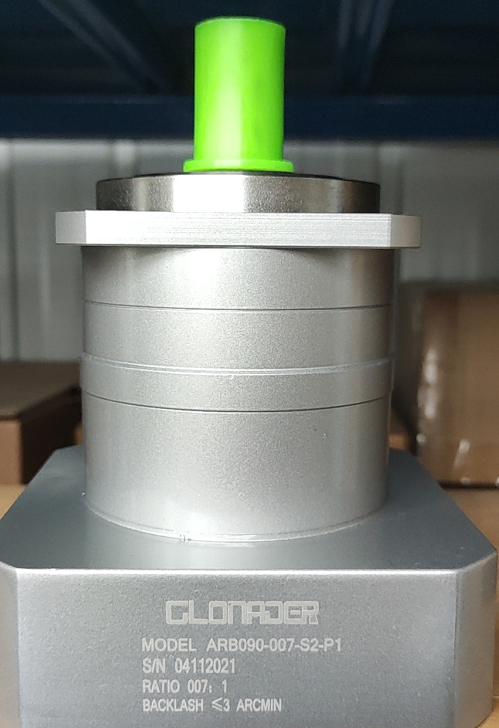

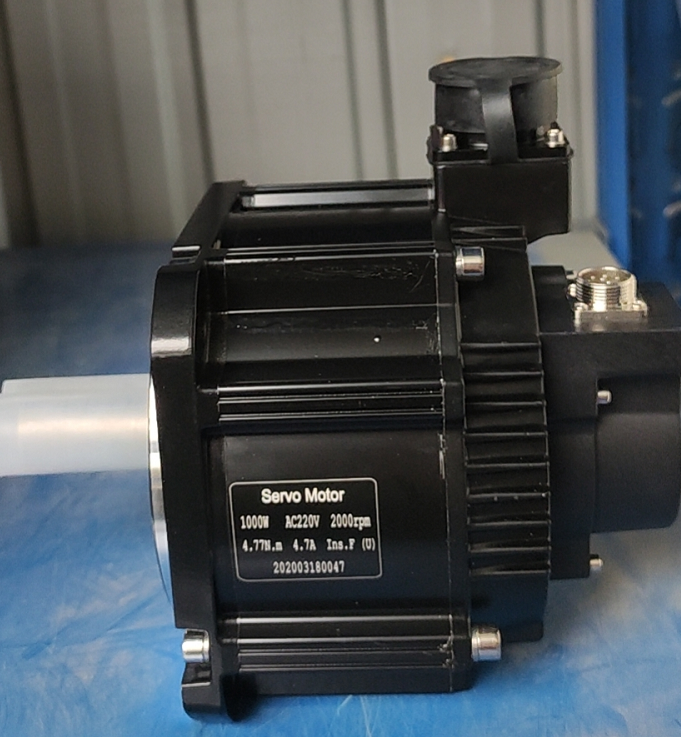

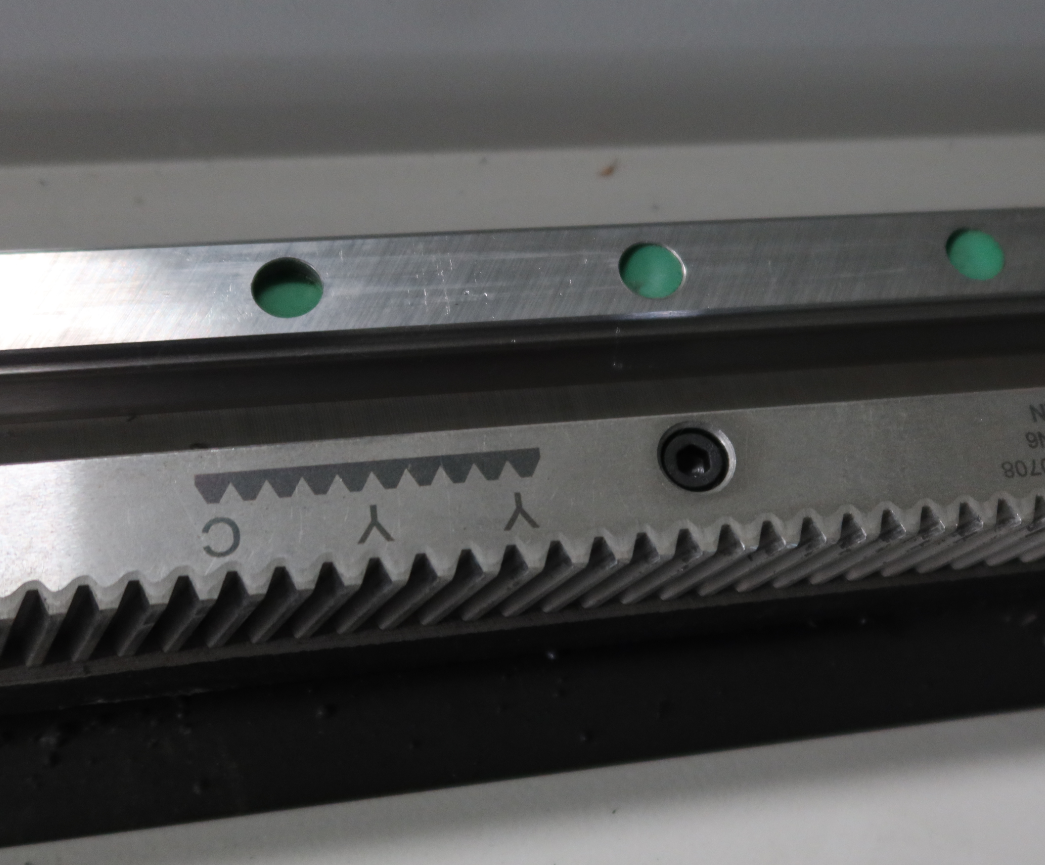

Transmission: Servomotor, Hastighetsreducerare, YYC-stativ, PMI-styrskena; Senchuan servomotorer och drivsystem med snabb hastighet och prestandastabilitet. Det linjära överföringssystemet består av från YYC Helical Rack och PMI Linear Guider som förbättrar noggrannheten och effektiviteten. Fördelen med låg vikt, hög styvhet och modulär design ger långsiktig stabilitet och högre effektivitet.

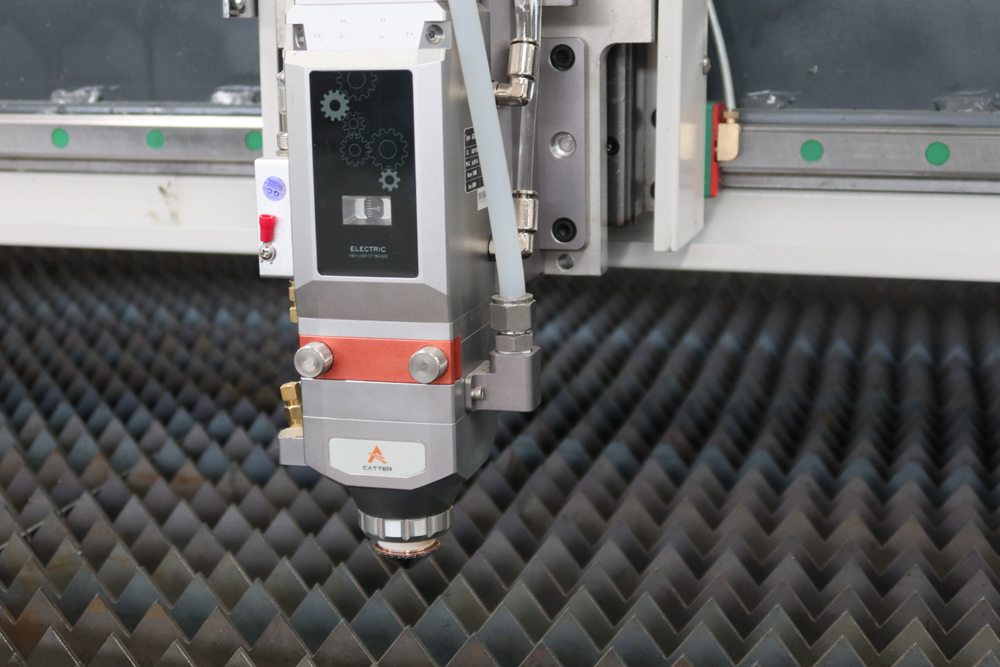

Cutting Head-Au3Tech: A200E desktop autofokus metalllaserskärhuvud, tyska märket A-cutter-serien, är designad för lasereffekt inom 2000W, vilket är en underbar lösning för medelkraftig laserskärning med platt autofokus när man arbetar med rörelsekontrollkort MCC serie och skärprogram SC-serien. Dammtät design av hög kvalitet, precisionsbearbetade delar.

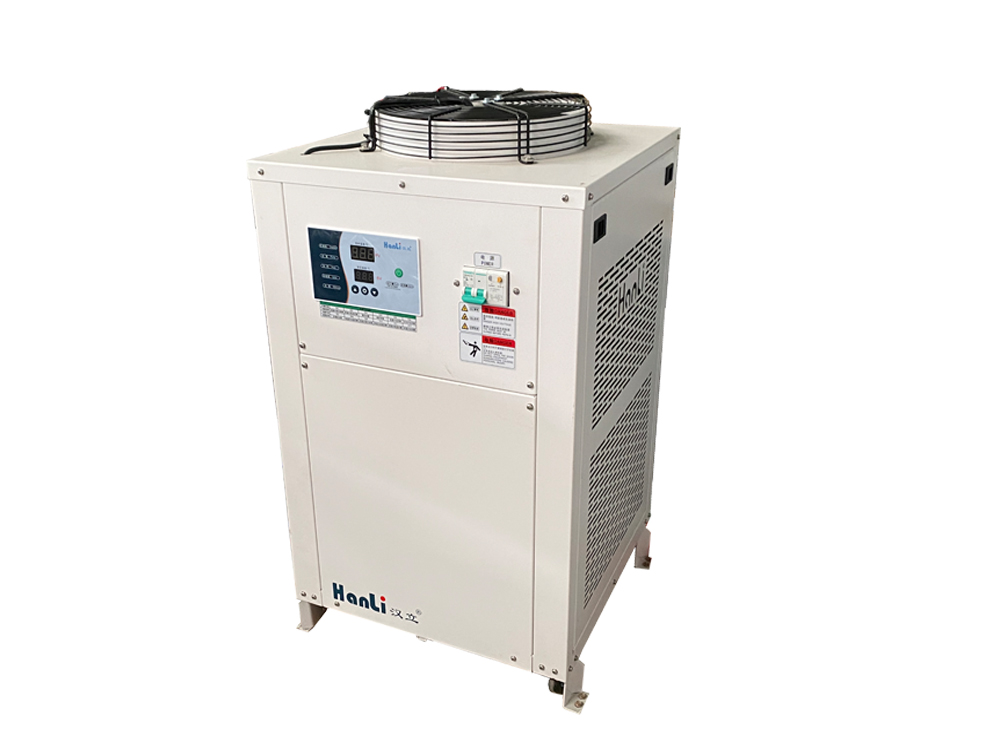

Vattenkylare: Wuhan hanli kylare Märke: wuhan hanli kylare Kylning av lasern och skärhuvudet Dubbel temperatur och dubbel kontroll

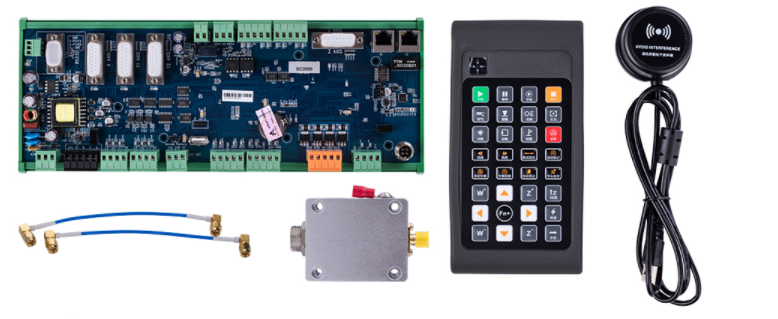

CNC Controller-Au3Tech: Operationerna är enkla, med kraftfulla CAM-funktioner baserade på automatisk CAD-design, stöd för grafisk import, grafiska ritningar, grafisk redigering och så vidare. Kraftfull ledningsfunktion, stödjer olika sätt att leda ledning. Stöd skärning eller märkning i flera lager och andra typer av bearbetningssätt. Stöd spårning av nedbrytningsposition / framåt / bakåt och så vidare. Realtidslarm, stabilt och pålitligt, stöder mätning av löpfel, det kan kontrollera fel mellan löpande obit och grafiskt fel.

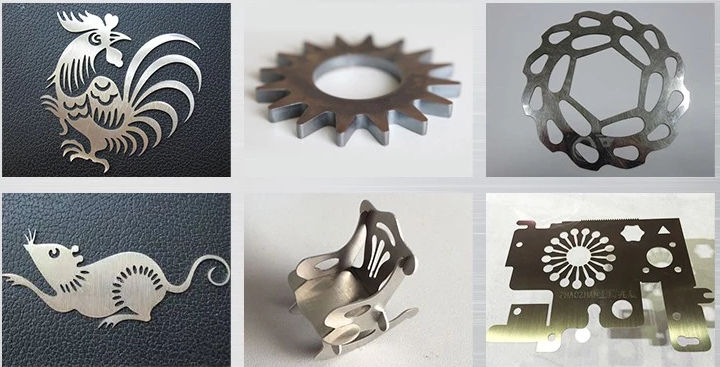

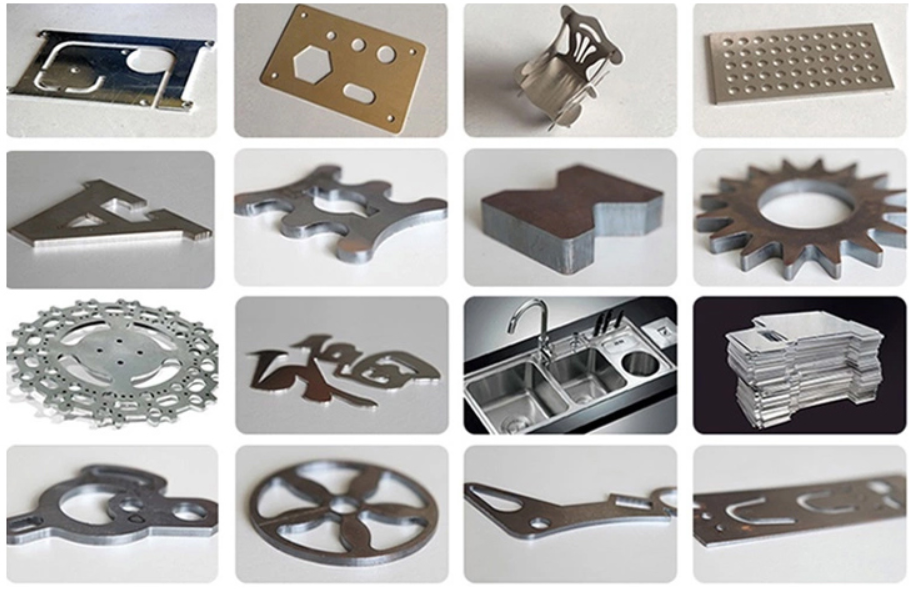

Provshow

Detaljer

• Användning: LASERSKÄRNING
• Tillämpligt material: metall, annat
• Skick: Ny
• Lasertyp: Fiberlaser
• Skärarea: 3000*1500mm
• Skärhastighet: Beror på material
• Grafiskt format som stöds: AI, PLT, DXF, BMP, Dst, Dwg, LAS, DXP
• Skärtjocklek: Beror på material
• CNC eller inte: Ja
• Kylläge: VATTENKYLNING
• Styrmjukvara: SC2000 programvara
• Ursprungsort: Shandong, Kina
• Laserkälla Märke: MAX
• Laserhuvud Märke: Au3Tech
• Servomotor Märke: Delta
• Styrskena Märke: PMI
• Styrsystem Märke: Au3Tech
• Vikt (KG): 2700 KG
• Viktiga försäljningsargument: Automatisk
• Garanti: 2 år
• Tillämpliga branscher: Hotell, byggmaterialaffärer, detaljhandel, övrigt
• Maskintestrapport: Tillhandahålls
• Videoutgående inspektion: tillhandahålls
• Garanti för kärnkomponenter: 2 år
• Kärnkomponenter: Laserkälla, transmission, skärhuvud-Au3Tech, vattenkylare, CNC-styrenhet-Au3Tech
• Laserläge: fiberlaser
• Laservåglängd: 1060-1080nm
• Positioneringsnoggrannhet: ±0,03 mm
• Lasereffekt: 1 000 W / 1 500 W / 2 000 W / 3 000 W
• Repositionsnoggrannhet: ±0,01 mm
• Minsta linjebredd: ±0,02 mm
• Effekt: 22 KW
• Arbetsspänning:: 1kw 1,5kw AC220V / 50Hz / 60HZ 2kw AC380V / 50Hz / 60HZ
• MOQ: 1 set
• Certifiering: ce, ISO
• Eftermarknadsservice tillhandahålls: Onlinesupport, fältinstallation, driftsättning och utbildning
• Efter garantiservice: Teknisk videosupport, onlinesupport
• Lokal serviceplats: Ingen
• Showroom Plats: Ingen
• Marknadsföringstyp: Ny produkt 2021
