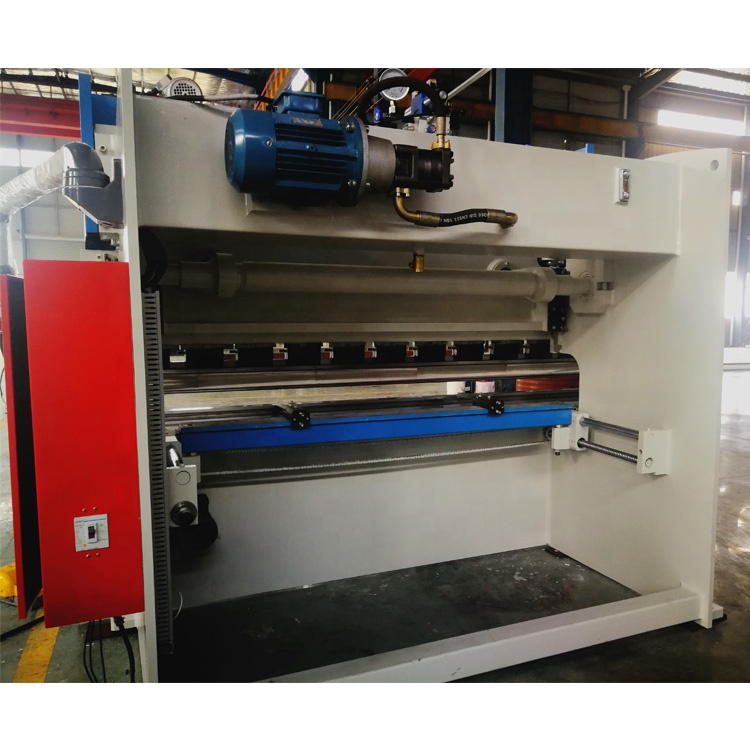

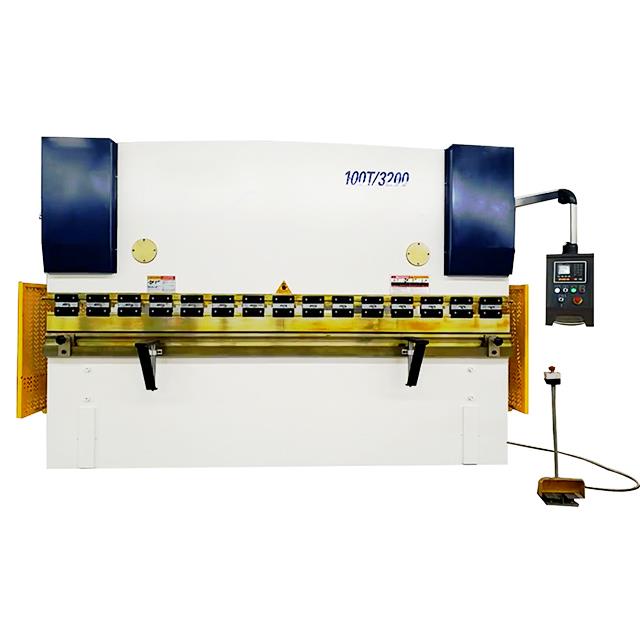

Hydraulisk kantpress 3 meter 160 ton högkvalitativ Cnc Wc67y-böjmaskin

Produktbeskrivning

Hydraulisk kantpress cnc-bockningsmaskin med precisionsmätare, servomotor, säkerhetsskydd, snabbklämma, kulskruv och linjär styrning. Alla från Tyskland, USA, Holland, Italien Märkesdelar. Böjtjockleken och längden kan tillverkas skräddarsydda.

Bakmätare med hög precision

Klippbar grafik

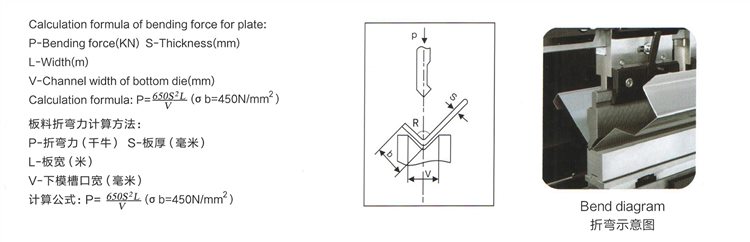

Beräkningsmetod för arkets böjkraft


WC67Y/K kantpress

• Servomotorstyrning
• Lagra upp till 100 program
• Upp till 25 böjar per program
• Verktygsbibliotek & Verktygsprogram
• Automatiskt program för böjningsvinkel
• Högre ram och backgahge hastighet
• Högre böjnings- och positioneringsnoggrannhet

WC67Y/K funktioner

• Hela den svetsade maskinstrukturen uppnår hög styvhet; maskinen är designad av ANSYS mjukvara som kan säkerställa tillförlitligheten och precisionen hos kantpressen.
• Motorerna för backgauge styrs av växelriktare, vilket kan uppnå hög positioneringsnoggrannhet för backguage och ram genom att ändra frekvensen och spänningen på motorn.

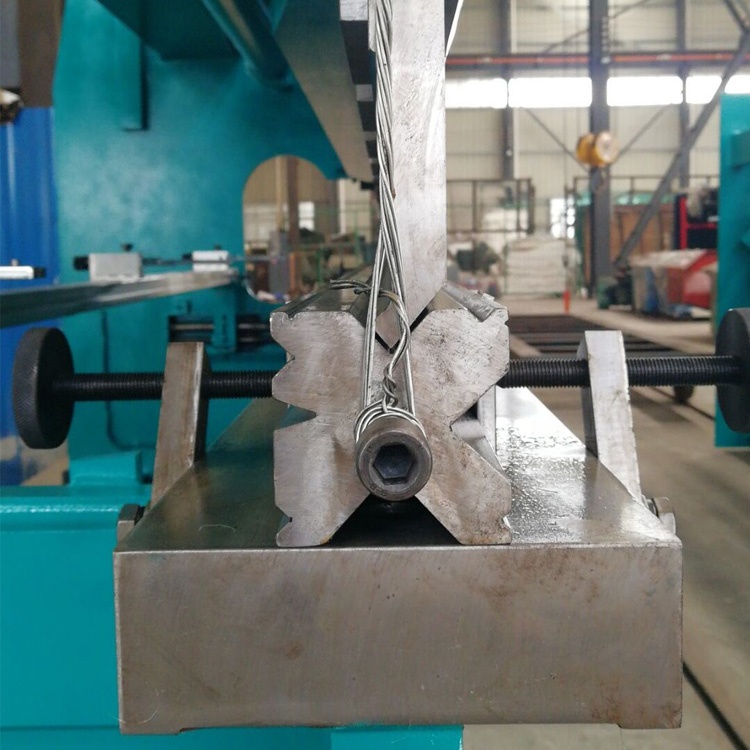

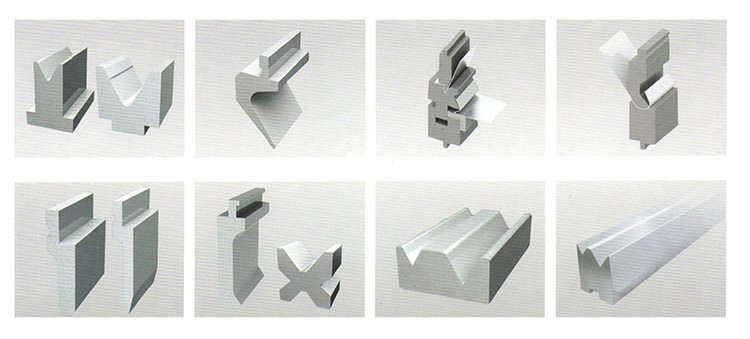

• Olika stans och stansar är valfria enligt kundens krav, såsom Multi-V stans, radie stans, svanhals stans, etc. En uppsättning komplett standard stans och stans kommer att inkluderas gratis.
• X-axeln (Backgahge) och Y-axeln (Ramslag eller cylinderslag) kan programmeras av E21 systemkontroller, som kan lagra upp till 40 grupper av program. Sido- och bakre metallskydd uppfyller europeisk säkerhetsstandard.
• Hydraulisk överbelastning kan skyddas av överströmningsventil, systemtrycket kan enkelt regleras med tryckbrytare.
• Fotkontakt med nödknapp kan stoppa maskinen omedelbart när olyckan är framme.

Typ	Nominellt tryck	Arbetsbordslängd	Kolumnavstånd	Halsdjup	Slide Stroke	Max öppet	Motor kraft	Mått
	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WC67Y- 40t/2200	400	2200	1775	250	100	320	5.5	2300×1500×2000
WC67Y- 40t/2500	400	2500	1975	250	100	320	5.5	2600×1500×2000
WC67Y- 63t/2500	630	2500	2095	250	120	360	5.5	2600×1600×2300
WC67Y- 63t/3200	630	3200	2570	250	120	360	5.5	3300×1600×2300
WC67Y- 80t/3200	800	3200	2565	320	120	360	7.5	3300×1700×2300
WC67Y- 80t/4000	800	4000	3165	320	120	360	7.5	4100×1700×2300
WC67Y- 100t/3200	1000	3200	2560	320	120	360	7.5	3300×1800×2400
WC67Y- 100t/4000	1000	4000	3165	320	120	360	7.5	4100×1800×2500
WC67Y- 125t/3200	1250	3200	2550	320	120	360	7.5	3250×1920×2450
WC67Y- 125t/4000	1250	4000	3450	320	120	360	7.5	4100×1920×2500
WC67Y- 160t/3200	1600	3200	2540	320	180	440	11	3300×1600×2600
WC67Y- 160t/4000	1600	4000	3140	320	180	440	11	4100×2000×2600
WC67Y- 160t/6000	1600	6000	4740	320	180	440	11	6100×2000×2600
WC67Y- 200t/3200	2000	3200	2540	320	250	530	11	3300×2100×2800
WC67Y- 200t/4000	2000	4000	3140	320	250	530	15	4100×2100×2900
WC67Y- 200t/5000	2500	5000	3120	400	250	530	15	5100×2100×3000
WC67Y- 250t/4000	2500	4000	3120	400	250	560	18.5	4100×2200×3500
WC67Y- 250t/5000	2500	5000	3920	400	250	560	18.5	5100×2200×3500
WC67Y- 250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WC67Y- 300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WC67Y- 300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WC67Y- 300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WC67Y- 350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WC67Y- 350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WC67Y- 400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WC67Y- 400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WC67Y- 500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WC67Y- 500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WC67Y- 500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WC67Y- 600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WC67Y- 600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

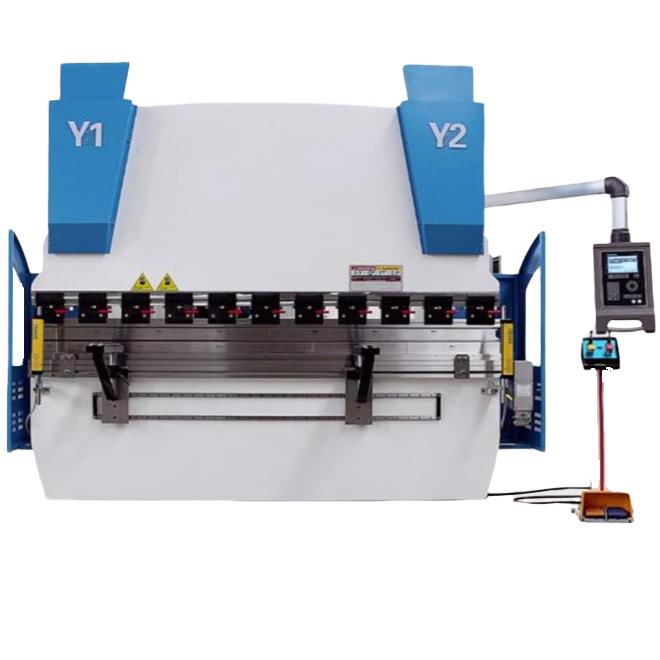

WE67K kantpress

WE67K-serien elektrohydraulisk servopressbroms CNC-böjmaskin använder integrerad svetsning och integrerad bearbetningsstruktur.

Huvudkomponenterna i kroppen analyseras med ANSYS finita element analysmjukvara, som säkerställer tillförlitligheten och den övergripande noggrannheten hos verktygsmaskinen.

Huvudoljecylindern på båda sidor bryter igenom slagstyrningsläget för den traditionella mekaniska böjningsmaskinen av baffeltyp och antar det slutna styrläget som består av den elektrohydrauliska servoventilen importerad från Tyskland och gallerlinjalen importerad från Tyskland.

WE67YK funktioner

• Avancerad konfiguration, hög precision och högeffektiv CNC hydraulisk kantpress
• Holistisk svetsstruktur
• Elektrohydrauliskt servosystem, den slutna slinga styr skjutreglagets synkronisering
• Dubbel kröning mekanism
• Standardkonfiguration med 3 1axlar:
  Y1 (uppåt-nedåt från vänster cylinder)
  Y2 (uppåt-nedåt från höger cylinder)
  X (framåt-bakåt av backguge)
  V (hydraulisk kröning)

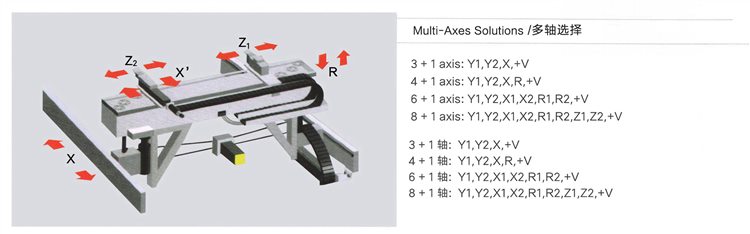

• Backgauge System valfritt:
  4-axlad backgauge (X. R, Z1. Z2)
  5-axlig backgauge(XR Z1. Z2,X')
  6-axlig backgauge(X1. X2. R1. R2,Z1. Z2)

Typ	Nominellt tryck	Arbetsbordslängd	Kolumnavstånd	Halsdjup	Slide Stroke	Max öppet	Motor kraft	Mått
	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WE67K-40t/2200	400	2200	1775	250	175	320	5.5	2300×1500×2000
WE67K-40t/2500	400	2500	1975	250	175	320	5.5	2600×1500×2000
WE67K-63t/2500	630	2500	2095	250	175	360	5.5	2600×1600×2300
WE67K-63t/3200	630	3200	2570	250	175	360	5.5	3300×1600×2300
WE67K-80t/3200	800	3200	2565	320	175	360	7.5	3300×1700×2300
WE67K-80t/4000	800	4000	3165	320	175	360	7.5	4100×1700×2300
WE67K-100t/3200	1000	3200	2560	320	215	360	7.5	3300×1800×2400
WE67K-100t/4000	1000	4000	3165	320	215	360	7.5	4100×1800×2500
WE67K-125t/3200	1250	3200	2550	320	215	360	7.5	3250×1920×2450
WE67K-125t/4000	1250	4000	3450	320	215	360	7.5	4100×1920×2500
WE67K-160t/3200	1600	3200	2540	320	215	440	11	3300×1600×2600
WE67K-160t/4000	1600	4000	3140	320	215	440	11	4100×2000×2600
WE67K-160t/6000	1600	6000	4740	320	215	440	11	6100×2000×2600
WE67K-200t/3200	2000	3200	2540	320	215	530	11	3300×2100×2800
WE67K-200t/4000	2000	4000	3140	320	215	530	15	4100×2100×2900
WE67K-200t/5000	2500	5000	3120	400	215	530	15	5100×2100×3000
WE67K-250t/4000	2500	4000	3120	400	215	560	18.5	4100×2200×3500
WE67K-250t/5000	2500	5000	3920	400	215	560	18.5	5100×2200×3500
WE67K-250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WE67K-300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WE67K-300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WE67K-300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WE67K-350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WE67K-350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WE67K-400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WE67K-400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WE67K-500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WE67K-500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WE67K-500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WE67K-600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WE67K-600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

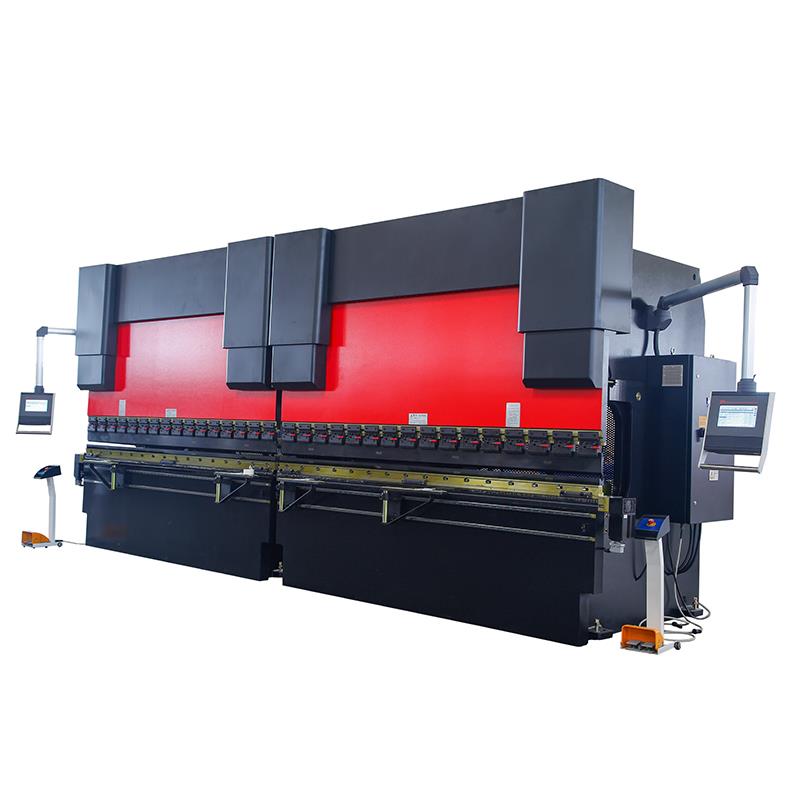

Tandem kantpress

• Två (WC67Y/WE67K) stordatorer valdes ut för att konfigurera den synkrona utrustningen för dubbel-maskin länkage.
• Den kombinerade bockningsmaskinen med dubbelmaskin kan bearbeta superlångt arbetsstycke, speciellt lämplig för stadsbyggnad, motorvägsljusstolpe, elstolpe och så vidare.
• De två typerna av verktygsmaskiner kan också användas separat för att förbättra produktionseffektiviteten och är utrustade med en böjningskompensationsmekanism.
• Den synkrona mekanismen använder mekanisk vätskeservo och mekaniskt block.
• Denna maskin kombinerades av två uppsättningar av 400 tons kantpress.
• Tandemstyrning uppnår synkront arbete. Enskild maskin kombinerades av arbetsbord, höger och vänster väggskiva.
• På grund av transporten antar vi monterad struktur. Stället har stark styvhet, två cylindrar installerades på höger och vänster väggskiva, hydraulsystemet påverkades av det elektriska systemet, drivkolven arbetade ner. På kolven finns det övre stansar, när övre stansar och nedre stansar berörs kommer systemet att höja trycket och forma arbetsstyckena.

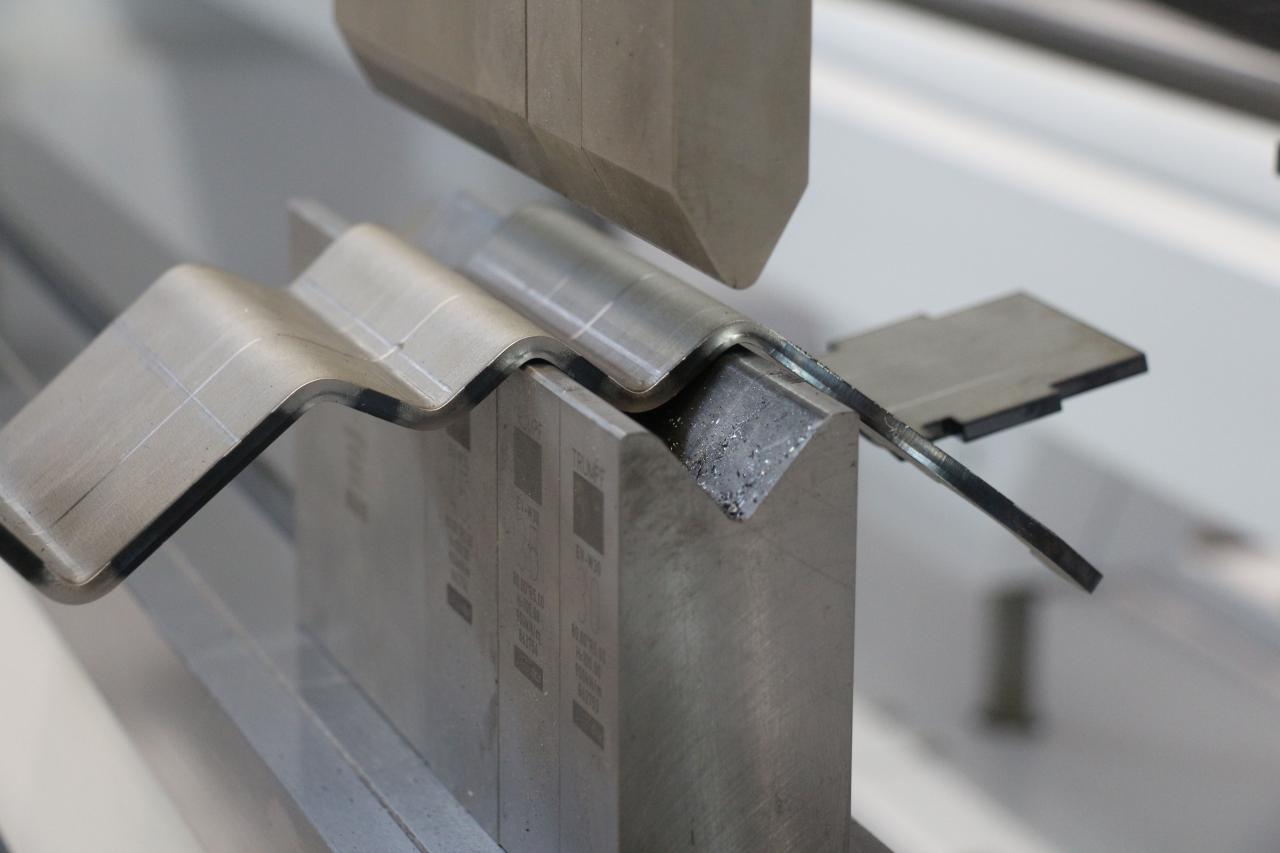

• Med olika stansar och under olika bockningstyper kan den få olika former av arbetsstycken. Kvaliteten är stabil och
  pålitlig.

Typ	Nominellt tryck	Arbetsbordslängd	Kolumnavstånd	Halsdjup	Slide Stroke	Max öppet
	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)
WE67K-500t/5000	5000	5000	4100	400	320	630
WE67K-500t/6000	5000	6000	4820	400	320	630
WE67K-500t/7000	5000	7000	5620	400	320	630
WE67K-600t/6000	6000	6000	4820	400	320	630
WE67K-600t/7000	6000	7000	5620	400	320	630
WE67K-700t/8000	7000	8000	5300	400	320	630
WE67K-700t/10000	7000	10000	5300	400	320	630
WE67K-800t/8000	8000	8000	5300	400	320	630
WE67K-1000t/10000	10000	10000	5300	400	320	630
WE67K-1000t/12000	10000	12000	5300	400	320	630
WE67K-1200t/12000	12000	12000	5300	400	320	630
WE67K-1200t/14000	12000	8600	5300	400	320	630

FAQ

Q1. Vad är vår huvudprodukt?

A1: Vårt företag är ett professionellt plåtbearbetningsmaskineri av RAYMAX. Koncentrera dig på fyra kolumn pressmaskin, präglingsdörrpressmaskin, bockningsmaskin, klippmaskin, cnc plasmaskärmaskin, rullmaskin, stansmaskin, hydraulisk järnarbetare, svetsutrustning. Alla dessa maskiner kommer att lösas för tanken, pannan, vagnen, ect.

Q2. När kan jag få priset?

A2: Vi erbjuder vanligtvis offerten inom 8 timmar, för brådskande erbjudande, vänligen kontakta oss för special.

Q3. Vad är handelsvillkoret?

A3: Vi accepterar Ex-work Factory, FOB Dalian, CNF eller CIF, som ditt krav.

Q4. Hur lång är vår produktionstid?

A4: Det beror på typ av utrustning.
Vi levererar ofta varorna inom 35 dagar.

F5. Vad är betalningstiden?

A5: Med T/T före leverans eller med L/C vid sikte.

F6. Under frakt, om det finns en skada på produkter, hur får du ersättning?

A6: För det första bör vi undersöka orsaken till skadan. Samtidigt kommer vi att göra anspråk på försäkringen själva eller bistå köparen.
För det andra skickar vi ersättningen till köparen. Den ansvariga personen för ovanstående skada kommer att stå för kostnaden för ersättningen.

Q7. Vilka är dina villkor för packning?

A7: Förpackning: export värdig förpackning lämplig för containertransport.
Trälåda, järnpall, plastfilm ect.

F8. Testar du alla dina varor innan leverans?

A8: Ja, vi har 100% test före leverans.

F9: Var ligger din fabrik?

A9: Vår fabrik ligger i Dalian, Liaoning-provinsen.

F10: Vad är din garanti?

S10: Garanti: 24 månader efter kommersiell drift eller 18 månader från leveransdatum, med förbehåll för tidigare utgång.

F11: Kan du ordna inspektion av trettio parter före leverans?

A11: Inspektion före leverans: Leverantörens inspektion före leverans är slutgiltig; inspektion före leverans av tredje part på köparens kostnad.

F12: Kan vi göra vår OEM-logotyp?

A12: Ja, för produkterna med ritning som du tillhandahåller använder vi naturligtvis din logotyp ",

Detaljer

• Skjutslag (mm): 320 mm
• Automatisk nivå: Halvautomatisk
• Halsdjup (mm): 450 mm
• Maskintyp: Torsionsstång, kantpress
• Arbetsbordets längd (mm): 3200
• Arbetsbordets bredd (mm): 400 mm
• Mått: 3260*3100*3800mm
• Skick: Ny
• Material/metallbearbetad: Mässing/koppar, rostfritt stål, ALLOY, kolstål, aluminium
• Automation: Automatisk
• Extra tjänster: Bearbetning
• Vikt (KG): 44000
• Motoreffekt (kw): 37 kw
• Viktiga försäljningsargument: Automatisk
• Garanti: 1 år
• Tillämpliga branscher: Byggmaterialaffärer, maskinreparationsverkstäder, tillverkningsanläggning, gårdar, detaljhandel, byggnadsverk, reklamföretag
• Showroom Plats: USA, Brasilien, Peru, Thailand, Argentina, Chile, Colombia, Algeriet
• Marknadsföringstyp: Ny produkt 2020
• Maskintestrapport: Tillhandahålls
• Videoutgående inspektion: tillhandahålls
• Garanti för kärnkomponenter: 1 år
• Kärnkomponenter: lager, motor, pump, växel, PLC, tryckkärl, motor, övrigt, växellåda
• Kraft: Hydraulisk
• Råmaterial: Plåt/plåtrullning
• Service efter försäljning: Ingenjörer tillgängliga för service av maskiner utomlands, gratis reservdelar, fältinstallation, idrifttagning och utbildning, fältunderhåll och reparationsservice, teknisk videosupport, onlinesupport
• Namn: kantpressmaskin pris
• STYRNING: ESTUN E21s
• Styrning: AC-motorers frekvensomriktare
• Halsdjup: 450 mm
• Typ: Hydrauliska bockningsverktyg
• Användning: Rostfri plåtböjning
• Certifiering: ce
• Efter garantiservice: Teknisk videosupport, onlinesupport
