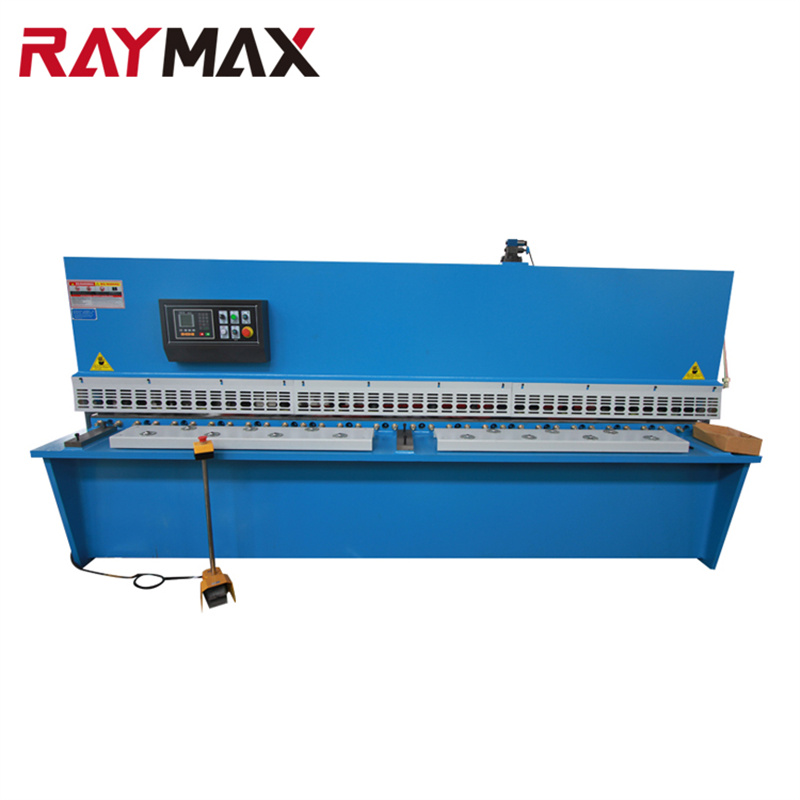

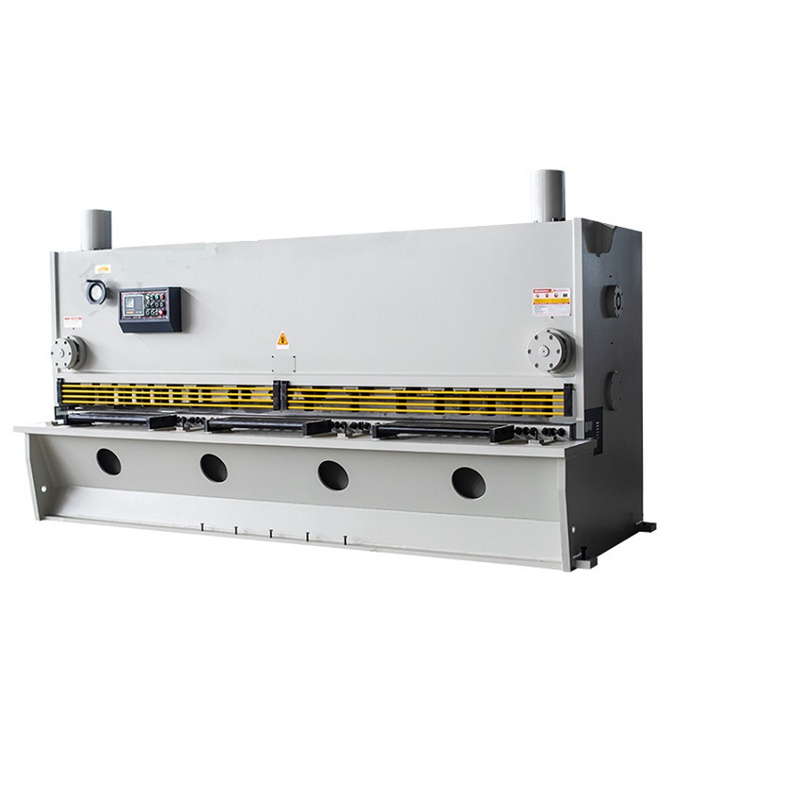

QC11K 10 12 16 mm 3200 4000 mm Metall-giljotinklippare CNC-giljotinklippningsmaskin

Produktinformation

CNC hydraulisk giljotin | QC11K 10 12 16 mm 3200 4000 mm Metall-giljotinklippare CNC-giljotinklippningsmaskin

* Strömlinjeformad design härstammar från EU, den typ av verktygsmaskin består av rack, skärhållare, oljecylinder, hydraulisk styrenhet, backgauge och andra komponenter. Finita elementanalys av huvuddelar, svetsdelar använder härdning, vibration och andra bearbetningsmetoder för att eliminera påfrestningar, vilket säkerställer den strukturella styrkan och styvheten hos stativet och komponenterna;

* Fräshållare använder trepunktsstöd rullande styrskena, vilket minskar friktionen i största utsträckning och ger sömlös rullning under fräshållarens rörelse.

* Den främre hållaren längst till vänster konfigurerad med vertikalitetsregulator och främre positioneringsanordning, enkel användning och hög effektivitet;

* Enkel och effektiv justeringsmekanism används för att omordna bladspelet via CNC-system, vilket förbättrar skärkvaliteten.

* Fin kulskruv och stångstruktur, frekvensomvandlare med bra prestanda används för att positionera X-axeln för att säkerställa noggrannhet, unik designad timing-överföringsmekanism, stabil och pålitlig.

* Ljus- och skugglinje leder till manuell ritsning för skärning; stabil och pålitlig hydraulisk transmission, integrerat hydraulsystem kan avsevärt lindra problem som orsakas av hydraulvätskeläckage.

* Tillverkad av högkvalitativt legerat verktygsstål som kan motstå slagbelastning och hög slitstyrka vid skärning.

* Med hänvisning till ergonomisk design, enkel CNC-systemyta, förbättrad driftprecision och komfort; rullande bollarbetsbord för att minska friktionen och förhindra att arbetsstycket repas; ny och praktisk säkerhetsanordning, i linje med säkerhetsspecifikationen, skyddar den personliga säkerheten; delikat design, små arbetsstycke kan enkelt göras för hand.

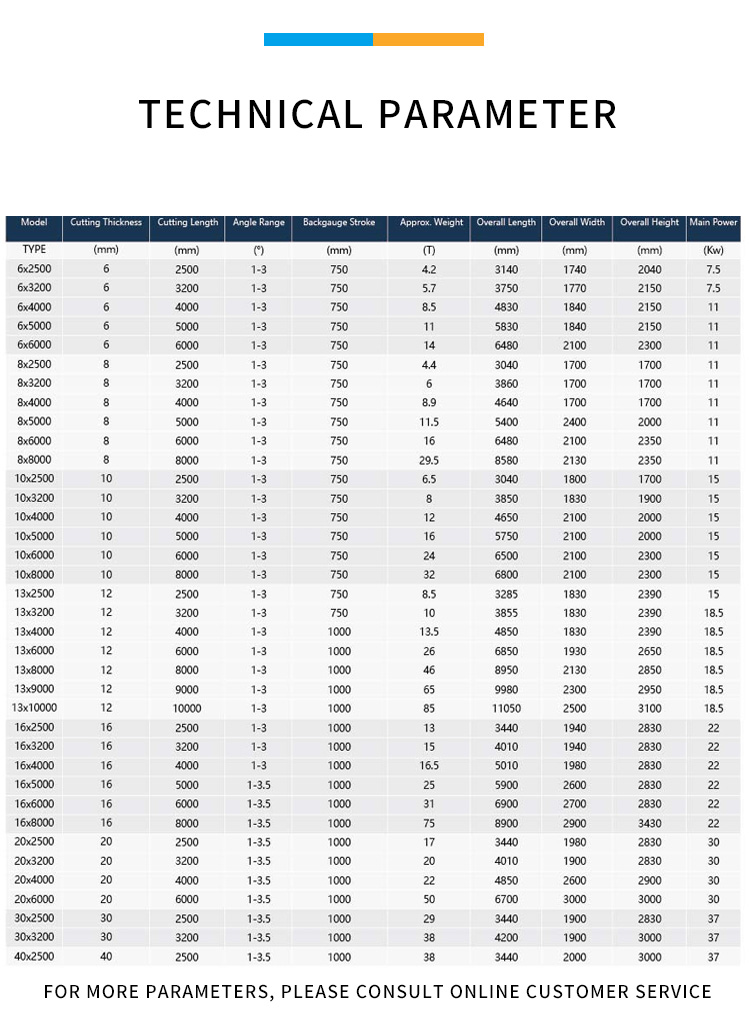

Hydrauliksvingbalksax	skjuvningstjocklek	klipplängd	skärande ängel	materiel styrka	stopp justera räckvidd	slagtider	huvudkraft
	4	2500	1°30'	≤450	20-500	16	5.5
	4	3200	1°30'	≤450	20-500	13	5.5
	6	4000	1°30'	≤450	20-600	9	7.5
	6	6000	1°30'	≤450	20-800	5	11
	8	3200	1°30'	≤450	20-500	8	7.5
	12	3200	2°	≤450	20-600	10	18.5
	16	2500	2°30'	≤450	20-600	10	18.5
	16	4000	2°30'	≤450	20-800	10	18.5
	20	3200	3°	≤450	20-800	8	22

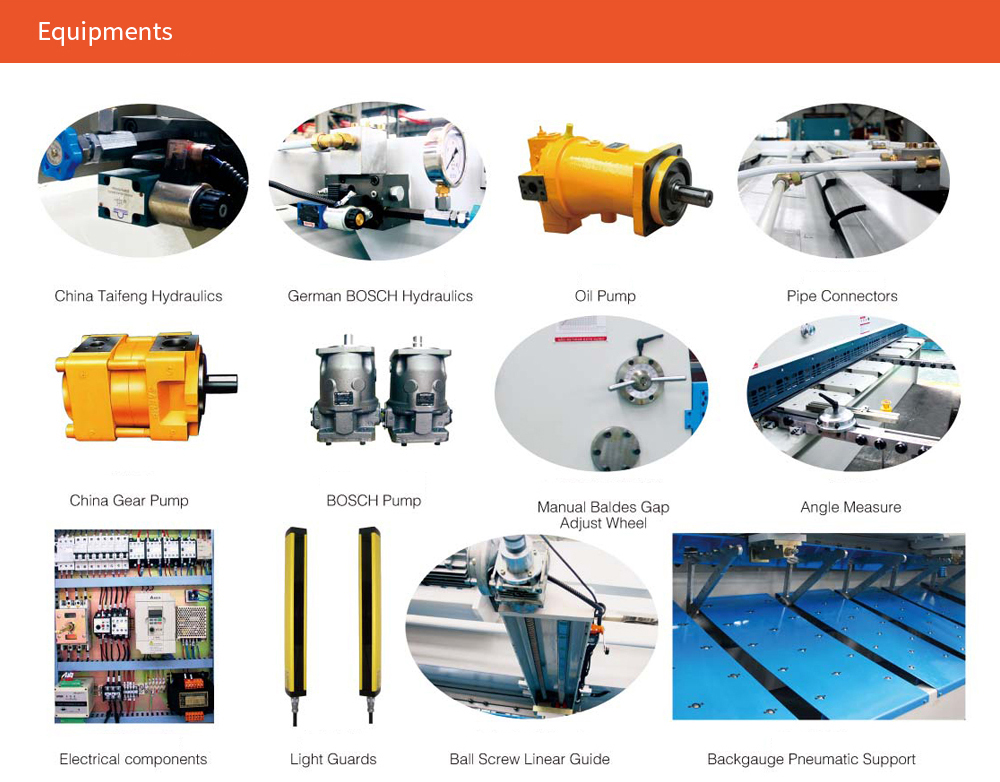

Huvudkonfiguration
Huvudmotor	Siemens, Tyskland
El	Schneider, Frankrike
Hydraulisk ventil	Rexroth, Tyskland
Oljepump	Sunny, USA

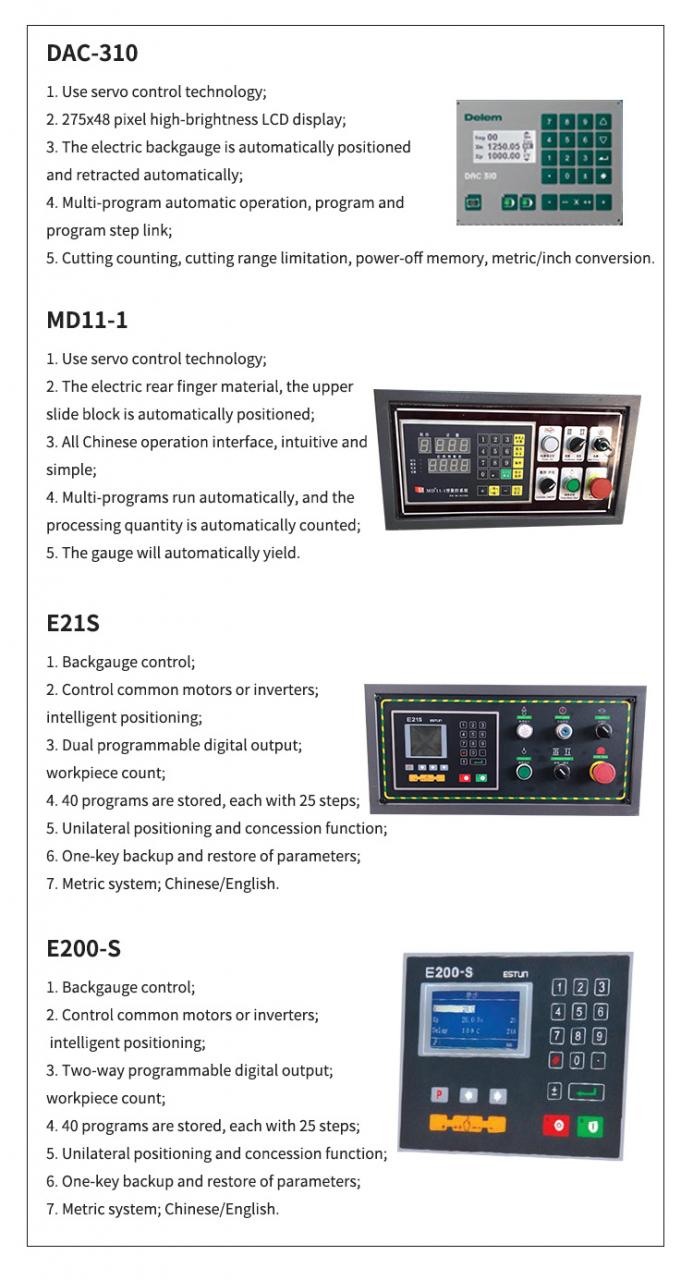

Kontroller	E21s ESTUN, MD11
Pedal	Karcon, Sydkorea

Detaljer

• Max. Klippbredd (mm): 4000
• Max. Skärtjocklek (mm): 16 mm
• Automatisk nivå: Halvautomatisk
• Skjuvvinkel: 1,5
• Bladlängd (mm): 4000 mm
• Baklängdsrörelse (mm): 20 - 600 mm
• Halsdjup (mm): 100 mm
• Skick: Ny
• Effekt (kW): 11 kW
• Vikt (KG): 4000 KG
• Ursprungsort: Kina
• Spänning: 110v/220v/380v/440v anpassad, 110v/220v/380v valfritt
• Mått (L*B*H): 2800*1600*1800mm
• År: 2021
• Garanti: 2 år
• Viktiga försäljningsargument: Konkurrenskraftigt pris
• Tillämpliga branscher: Hotell, klädaffärer, byggmaterialaffärer, maskinreparationsverkstäder, tillverkningsanläggning, mat- och dryckesfabrik, gårdar, restaurang, hembruk, detaljhandel, livsmedelsbutik, tryckerier, byggnadsverk, energi- och gruvdrift, mat- och dryckesaffärer , Övrigt, Reklamföretag
• Showroom Plats: Ingen
• Marknadsföringstyp: Ny produkt 2021
• Maskintestrapport: Tillhandahålls
• Videoutgående inspektion: tillhandahålls
• Garanti för kärnkomponenter: 2 år
• Kärnkomponenter: lager, motor, pump, växel, PLC, tryckkärl, övrigt, motor, växellåda
• Produktnamn: Hydraulisk Cnc-klippmaskin
• CNC-styrsystem: E21/MD11
• Användning: Rostfri plåtskärning
• Maskintyp: 3200 mm klippmaskin för plåt
• Råmaterial: Q235A hydraulisk klippmaskin
• Nyckelord: Hydraulisk sax
• Användning: Metallplåtskärning
• Typ: MS stålplåtsskärmaskin
• Huvudmotor: 5,5kw
