Qc11k Hydraulisk klippmaskin och giljotinklippningsmaskin för plåtskärning

Produktbeskrivning

Ramstrukturen för klippmaskinen antar svetsning av helt stål; de fyrhörniga och åttasidiga rätvinkliga styrskenorna har hög precision, bra styvhet och hydraulisk förspänning. Hydraulsystemet använder sig av en tvåvägs plug-in integrerad ventil och kan utrustas med digital display, fotoelektrisk skyddsanordning och mobil arbetsbänk. Klippmaskinen har dubbelverkande funktion av övre reglaget och nedre hydrauliska dynan, och arbetstrycksslaget kan pressas inom det specificerade området. Processen kräver justering, och operationen är enkel och centraliserad med hjälp av knappar. Maskinens prestandaegenskaper

1. Klippmaskinen antar den övergripande svetsade ramstrukturen och utsätts för vibrationsåldringsbehandling. Verktygsmaskinen har god styvhet, hög precision och god precisionshållning.

2. Klippmaskinen använder en trepunkts rullande styrskena för stödaxel. Den övre verktygshållaren utför rullning utan mellanrum mellan de rullande styrskenorna, och handratten kan vridas för att justera bladets livslängd.

3, rörligt bladstöd och fyra blad långt blad, lätt att justera bladgapets enhetlighet, förbättra skärkvaliteten och förlänga bladets livslängd.

4. Klippmaskinen använder det synkrona cylindersystemet av seriell typ. Maskinen är jämnt belastad. Genom att justera seriecylinderns flöde kan skjuvvinkeln enkelt justeras för att möta behoven hos olika klippplattor.

5. Klippmaskinen använder en motoriserad ryggmätare och en elektronisk räknare för att underlätta justering av ryggmätarens position. Detaljer Bilder

Valfri styrenhet

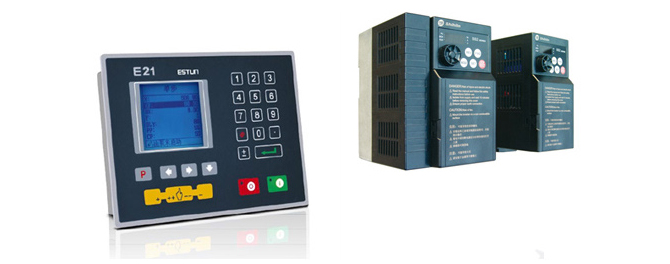

ESTUN E21 Shihlin Converter

E21 Shihlin-omvandlarstyrning via busskommunikation, kabeldragningen är enkel, prestandan är bra, bakmätaren kan placeras snabbt och exakt. Tidsrelä och skjuvvinkel är inbyggda, partiell logikfunktion realiseras. Den har låg kostnad och hög effektivitet.

Superstabilitet och lång livslängd.

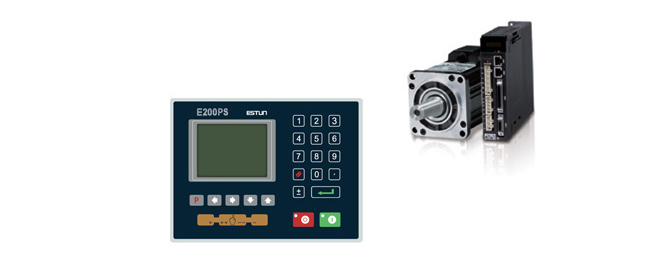

ESTUN E200PS, Kina

E200PS med Color HD LCD-skärm, både kinesiska och engelska språkalternativ, en display programmeringsparametrar, snabbare och mer bekväm programmering. CAN-bussteknik, servostyrning X, A-axel, hög kontrollnoggrannhet, upplösning upp till 0,001; enkel att installera ledningar, förbättra systemets tillförlitlighet.

Inbyggt bladspel, skärslag, eftergifter och andra kontrollfunktioner fördröjer, beroende på det faktiska behovet av att ställa in parametrarna för gapet, skära bort eftergifter och annan realtidskontroll.

Med självdiagnos och larmfunktioner i realtid, felsökning och underhåll mer bekvämt. Reservationssäkerhetsgränssnitt för enkel expansion.

Delem DAC-360s, Nederländerna

DAC-360-kontrollen ger en komplett lösning för klippmaskiner. Den inkluderar styrning av backgauge, skärvinkel, slaglängd och gap, baserat på toppmodern elektronik.

Förutom backgauge-kontroll, beräknar DAC-360 automatiskt den erforderliga inställningen för skärvinkel och gap beroende på materialegenskaper och tjocklek. Slaglängden är begränsad för minimal produktionstid och relaterad till materiallängden som ska skäras. Full tryckkontroll för fastspänning och skärning finns ombord på DAC-360.

Med sin ljusstarka LCD-skärm erbjuds en tydlig och enkel hantering. Den numeriska programmeringen är användarvänlig och guidar operatören genom programmeringsmöjligheterna.

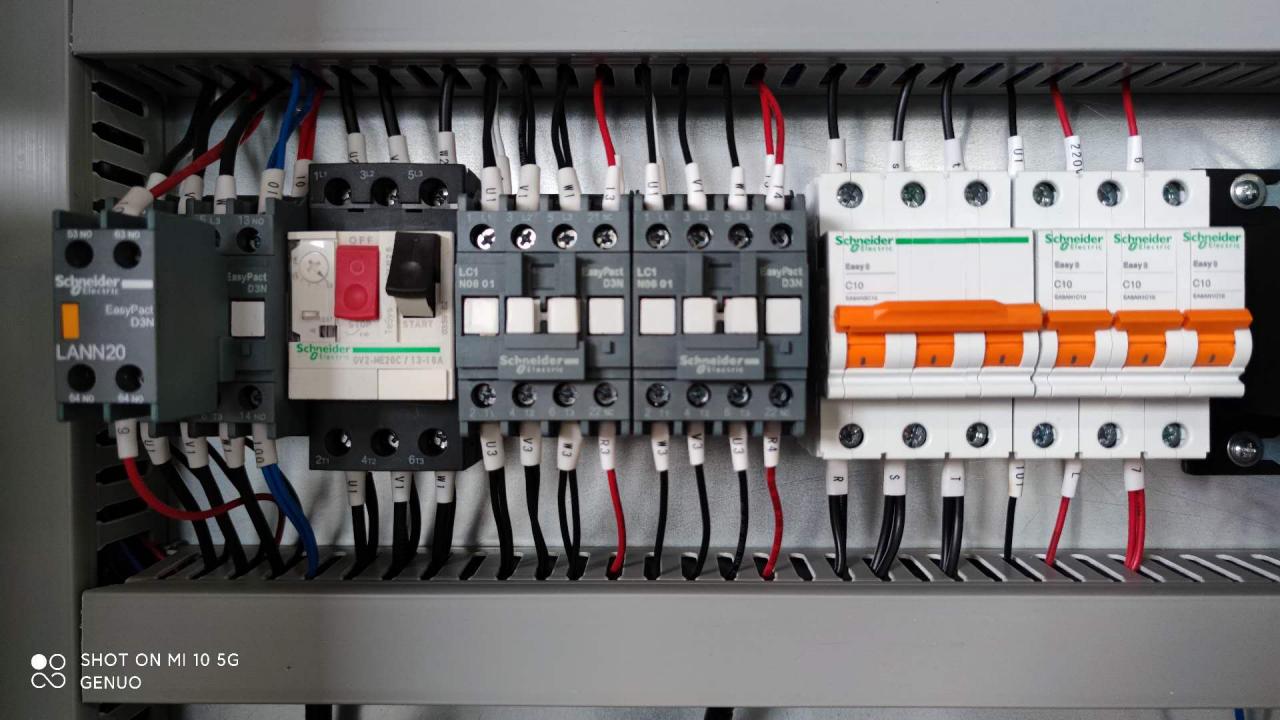

Stabil elektrisk

CabinetDurable France Schneider Electrics säkerställer en stabil drift av maskinen. Rimlig linjeanslutning och arrangemang minskar avsevärt felfrekvensen. Och operatören och alla delar av maskinen spelade ett bra skydd. Valfri servo och drivning för att förbättra positioneringsnoggrannheten för back-guage (X) Axis.

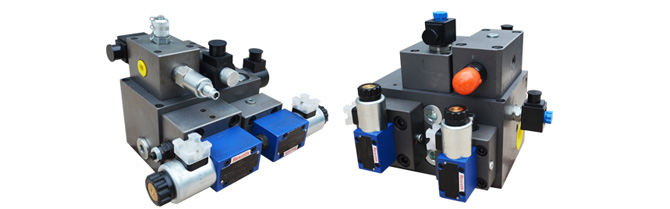

Överlägset hydraulsystem

Integrerat hydraulsystem, snabb respons. Den låga felfrekvensen gör att maskinen går säkert, effektivt och stabilt. Hela standardserien är utrustad med galvaniserat kalldraget rör och tysk hylsa. Minska risken för oljeläckage med 50 % jämfört med gummi och svetsade sömlösa slangar. Och i kan vara längre livslängd.

Hög precision bak-mätare

Den unika och nya kulskruvens linjära styrstrukturens bakmått säkerställer hög positioneringsnoggrannhet. Justerbar balkstyrningsregel och synkron transmissionsstruktur, stabil och pålitlig. Valfri lyftmekanismstruktur för att skära arbetsstycket utanför baklängdsområdet. Vid skärning av tunna och breda metallplåtar kan pneumatisk stödanordning väljas. Ökat positioneringsområde gör skärningen mer effektiv och exakt.

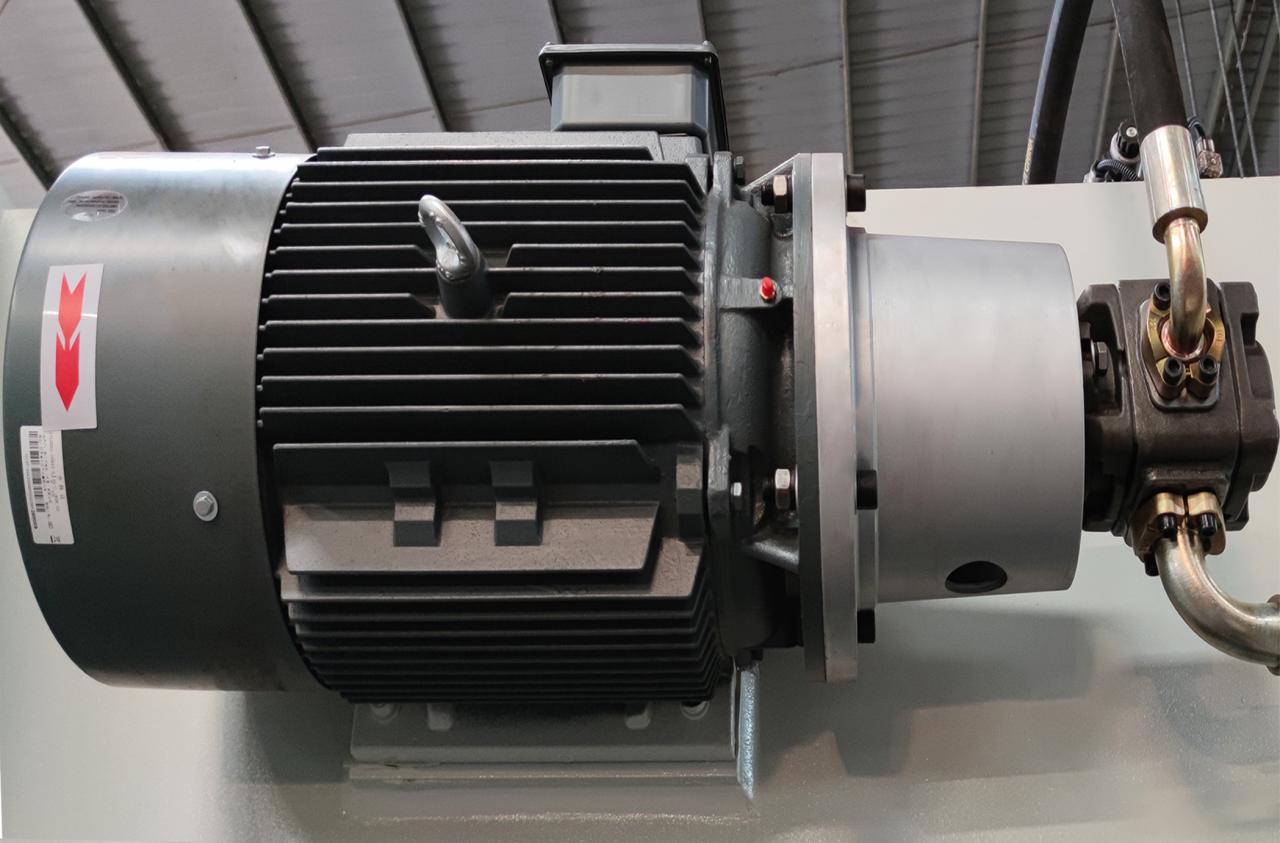

Lågt brus kraftsystem

Användning av Tysklands Siemens huvudmotor och USA SUNNY växellådsoljepump garanterar maskinens livslängd och förbättrar maskinens arbetsstabilitet. Samtidigt minskar den speciella kopplingsanordningen också kraftigt bullret från maskinen under körning.

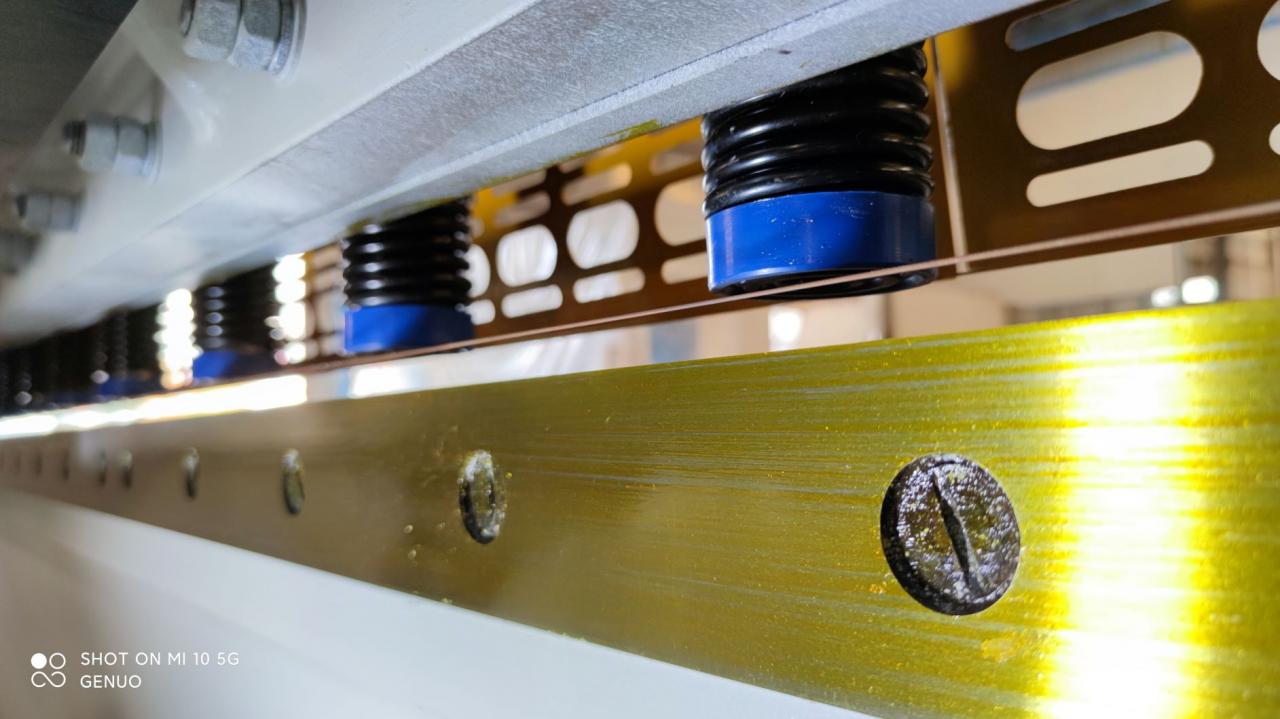

OS Down-Holer Cylinder

Unik struktur av nedhållningscylindern anta yttre fjäder. Där den nedre delen med specialmaterial packningar, för att undvika att lämna spår på aluminiumlegeringen eller annat känsligt material. Hållbarhet och stabilitet har förbättrats. Inbyggd patenterad returdämpande gummikudde och NOK-tätning ring, vilket minskar buller och oljeläckagefel jämfört med traditionell nedhållarcylinder. Ljusjusteringsanordning, användbar att markera för hand för klippning.valfritt.

Blad av bra kvalitet

Tillverkad av högkvalitativt legerat verktygsstål för att möta skjuvbelastning och krav på hög nötningsbeständighet. Maskinen är utrustad med 9CrSi, 6CrW2Si och SKD-11 skärblad av helt stål. Vid skärning av specialmetallplåt är H13, DC53 materialblad valfria för att säkerställa mer stabil och bra skjuveffekt.

Valfri installation

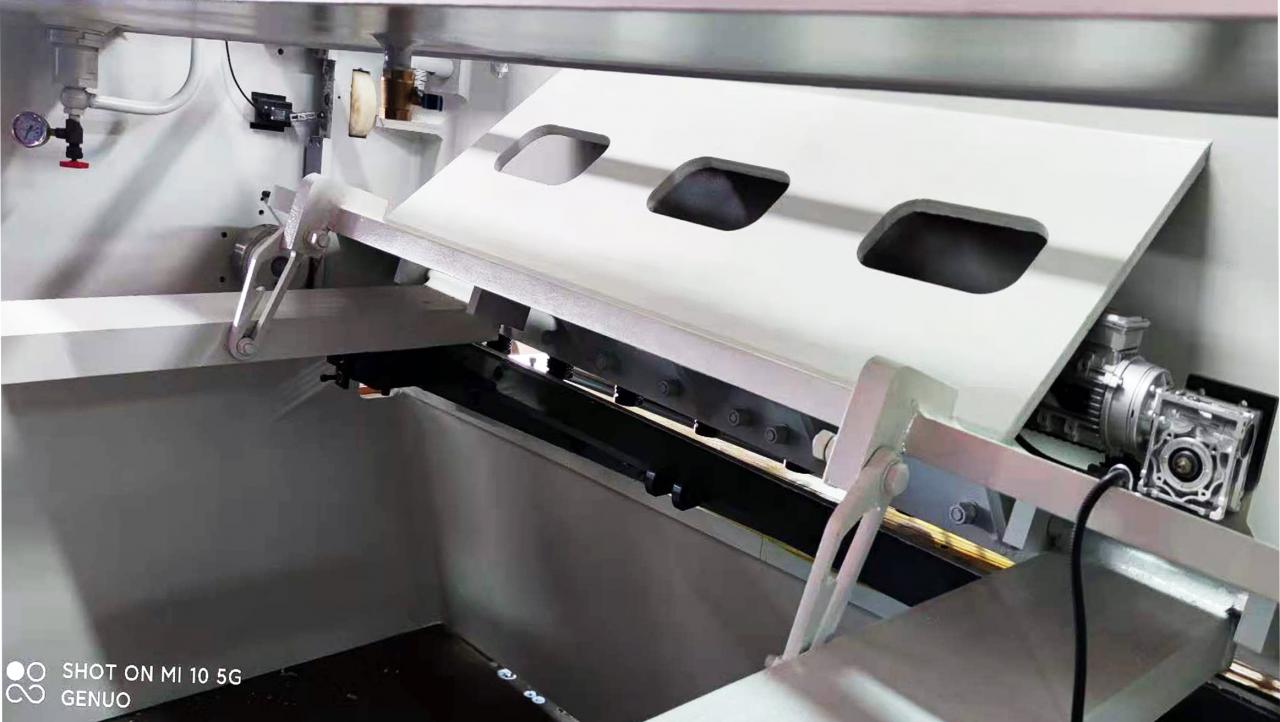

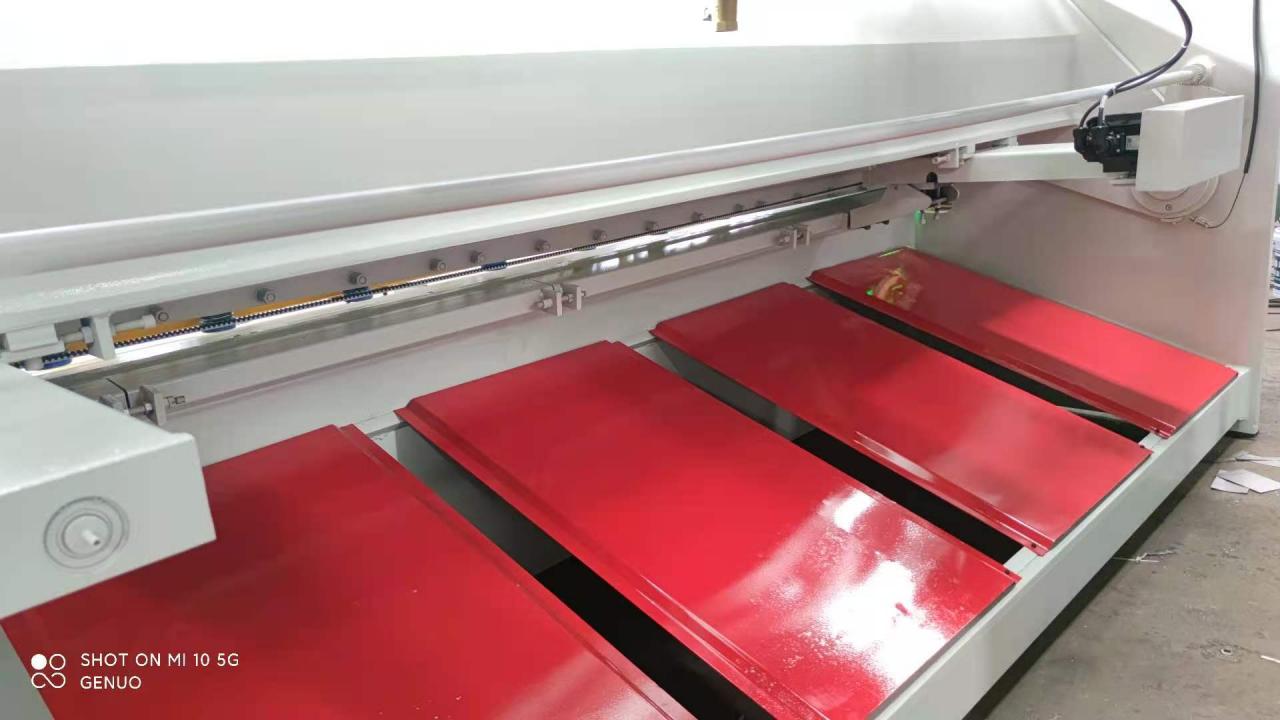

Lutande glidplatta och
Pneumatisk stödenhet
Ljusgardin

Oljefläktkylningsenhet

Laserskydd
Fram automatisk matning

TypQC11K(Y)	Skärtjocklek	Klipplängd	Skärande ängel	Backgauge Range	Lager (n/min)	Huvudkraft	Vikt (kg)	Mått L*B*H(m)
8/2500	1~8 mm	2500 mm	0,5-2°	10-600 mm	14	11kw	4800	3.1*1.8*2.1
8/3200	1~8 mm	3200 mm	0,5-2°	10-600 mm	12	11kw	6000	3.8*1.8*2.1
8/4000	1~8 mm	4000 mm	0,5-2°	10-600 mm	10	11kw	8900	4.6*1.8*2.1
8/5000	1~8 mm	5000 mm	0,5-2°	10-600 mm	8	11kw	11500	5.7*1.9*2.2
8/6000	1~8 mm	6000 mm	0,5-2°	10-600 mm	6	11kw	16000	6.7*1.9*2.2

FAQ

Q1. Hur är det med din maskinkvalitet?

S1: Våra maskiner distribueras över hela världen till cirka 50 län där det finns metallplåtsindustri, det finns briljanta maskiner och där det finns våra maskiner, det finns gott rykte och terminalanvändare.

F2: Du är tillverkaren eller handlar i jämförelse?

A2: Vi är 100% tillverkare med mer än 20 års tillverkningserfarenhet.

Q3. Vad sägs om din service efter försäljning?

A3: 1. Tekniska lösningar: vi kan tillhandahålla tekniska lösningar inom en dag.
2. Onlinevideo: Visa din maskinarbetande video i fabriken. (uppdatering varje vecka)
3. Installationstjänst: Detta är tillgängligt med alla våra maskiner, livevideo kan tillhandahållas. Vi kan även skicka ut tekniker till kundens fabrik för installationsmaskiner. (Kunderna behöver bara betala för flyg- och hotellkostnaden.)
4. Utbildningsservice: Vår tekniker kommer att lära dig hur du använder våra maskiner. Du kan också skicka din tekniker till vårt företag för att lära dig hur man använder maskiner.
5. Kvalitetsgaranti: 1 års garanti, vi tillhandahåller livstidsservice. Vi arrangerar sluttest före leverans, efter att ha sett till att maskinen är den bästa prestandan, gör sedan leveranser.
6. 100 % svarsfrekvens: vi kommer att svara på dina frågor inom 12 timmar.

Detaljer

• Ursprungsort: Anhui, Kina
• Märke: RAYMAX
• Skick: Ny
• Typ: Klippmaskiner
• Videoutgående inspektion: tillhandahålls
• Maskintestrapport: Tillhandahålls
• Marknadsföringstyp: Superkvalitet
• Garanti för kärnkomponenter: 1 år
• Kärnkomponenter: PLC, motor, lager, växellåda, motor, tryckkärl, växel, pump
• Spänning: 220/380/415, 220V/240V/380V/400V/415V
• Märkeffekt: 11
• Mått (L*B*H): 4600*1800*2050
• År: 2020
• Garanti: 1 år
• Viktiga försäljningsargument: Konkurrenskraftigt pris
• Tillämpliga branscher: Hotell, klädaffärer, byggmaterialaffärer, maskinverkstäder, livsmedels- och dryckesfabriker, gårdar, restaurang, hembruk, detaljhandel, tryckerier, byggnadsverk, energi och gruvdrift, reklamföretag
• Showroom Plats: Egypten, Storbritannien, USA, Italien, Filippinerna, Pakistan, Ryssland, Australien
• Maskintyp: Giljotinskärmaskin
• Märke: RAYMAX
• Användning: Plåtskärning
• Skärtjocklek: 1-8mm
• Skärvinkel: 0,5-1,5°
• Styrenhet: E21S, E200PS, DAC360
• Förpackning: Lindningsfilm av polyeten
• Färg: Kundvald
• Service efter försäljning: Gratis reservdelar, Fältinstallation, idrifttagning och utbildning, Fältunderhåll och reparationsservice, Onlinesupport, Teknisk videosupport
• Efter garantiservice: Teknisk videosupport, onlinesupport, reservdelar, fältunderhåll och reparationsservice
• Lokal serviceplats: Egypten, Storbritannien, USA, Italien, Filippinerna, Pakistan, Indien, Australien
• Certifiering: CE ISO
• Vikt: 8500kg
