Plåtbockningsmaskin Hydraulisk bockplåt Rostfritt stål Minikantpress

Produktbeskrivning

1）WC67K NC hydraulisk kantpress med E21-kontroll

Plåtkantpress med E21 NC-system

Frekvensomvandlaren styr positioneringen av X,Y-axelns huvudmotor: SIEMENS Germay

Ventil: Bosch Rexroth Tyskland

El: Schneider Frankrike

1. Designen uppfyller EU:s internationella standarder. Flygkroppen eliminerar inre spänningar genom glödgning och säkerställer högre precision och styrka. Alla maskiner är designade med SOLID WORKS 3D-programmering och tillverkade med förbättrat ST44-1 kvalitetsstål med den senaste tekniken.

2. WC67K-seriens torsionsaxelbockningsmaskin använder Chines ESTUN NC-styrsystem för att hjälpa dig att öka din produktivitet och hålla den lägsta kostnaden och lägre underhållskostnader. Hög kvalitet och repetitiv bockning erhålls genom att använda synkroniserade cylindrar och ventiler.

3. E21-systemprogrammeringsstyrsystem och växelriktare realiserar den exakta positioneringsfunktionen för X-axelns Y-axel.

4. Spjutspets frekvensrespons hydraulisk styrteknik, styv övre balk går på 8-punktslager med böjprecision på /-0,01 mm

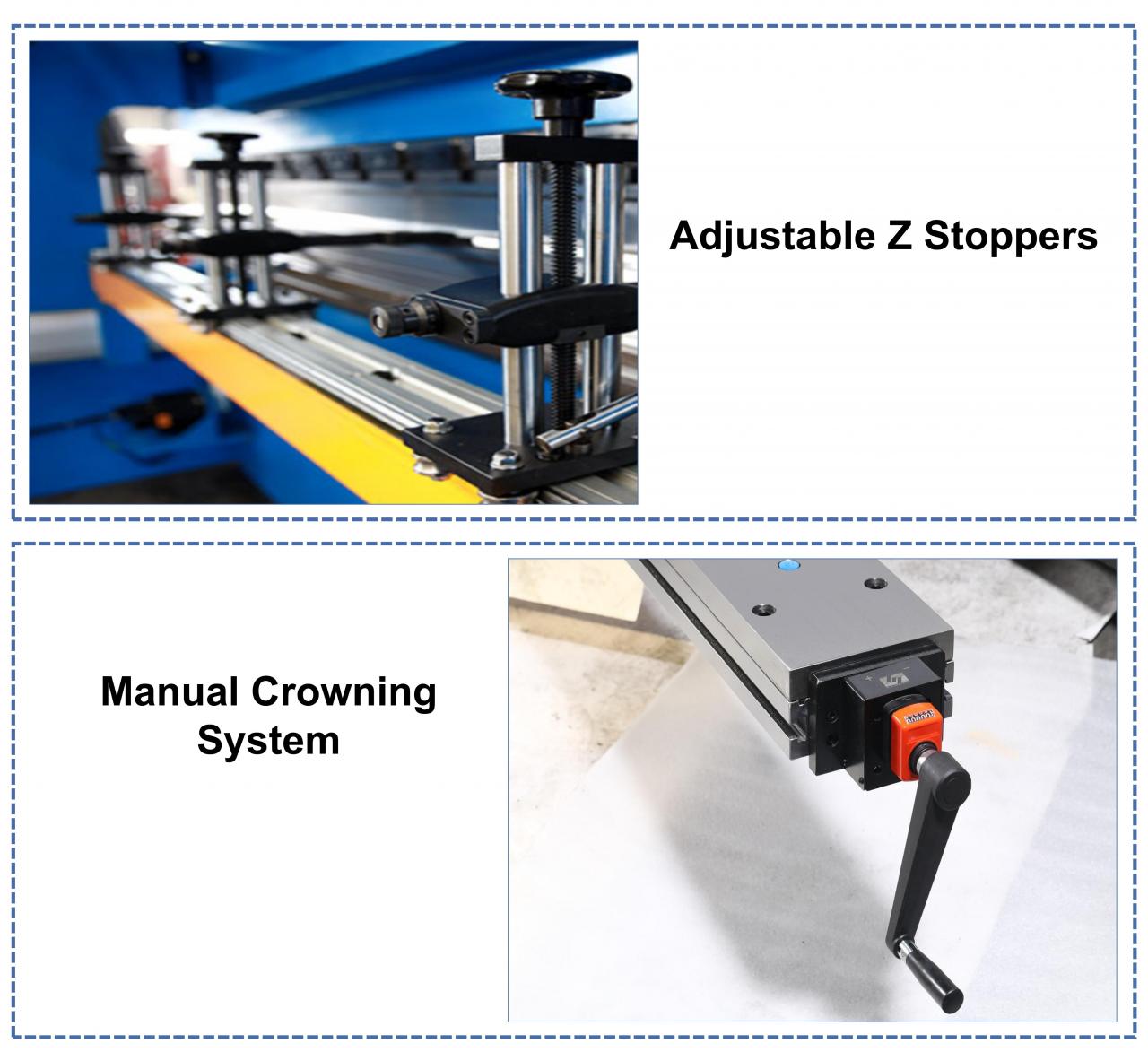

5. Valfri V-axelkompensationsfunktion och välj lämplig form för att enkelt böja komplexa arbetsstycken. Standardutrustning。

Kinesisk E21 NC-styrenhet

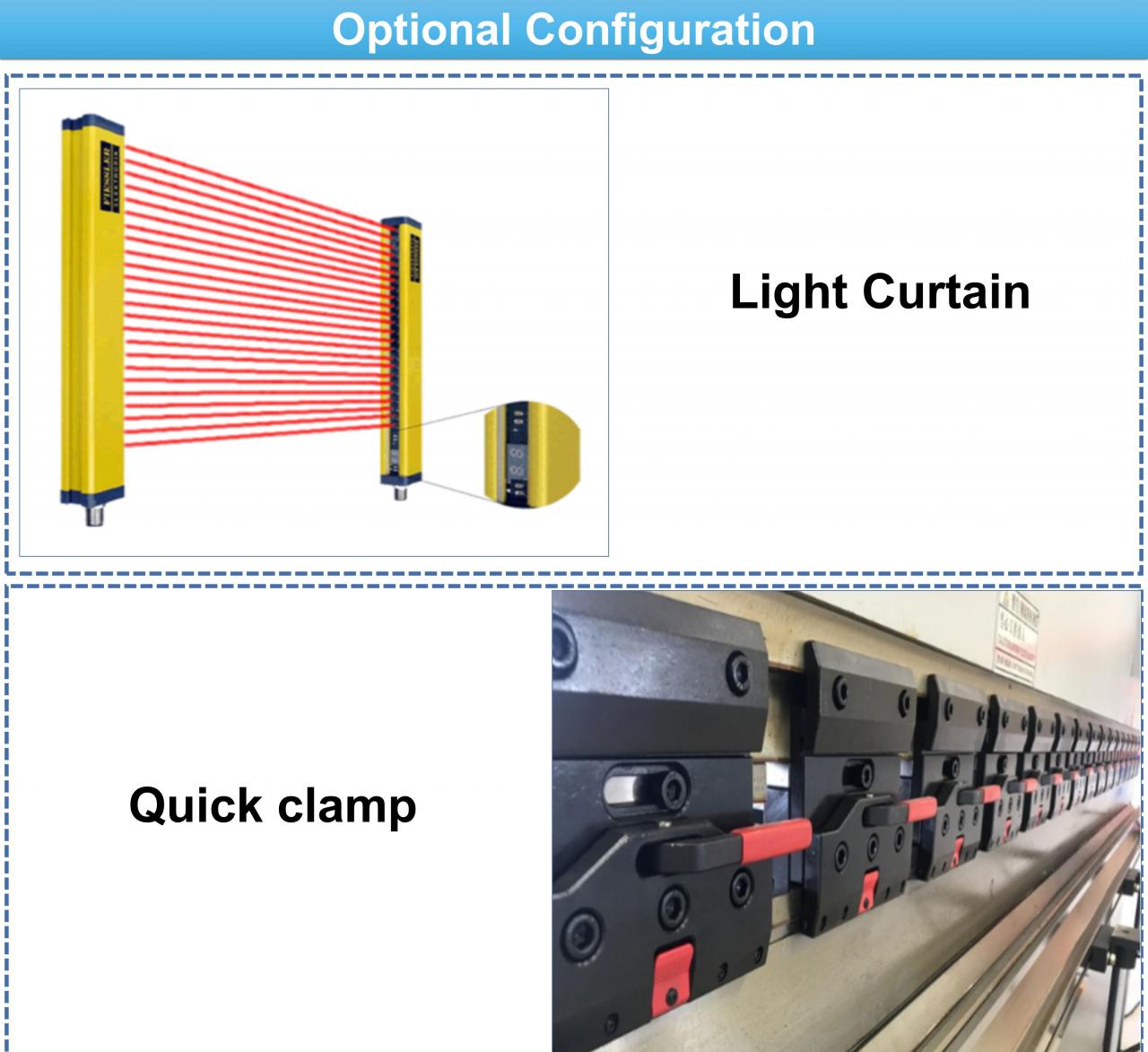

1. Ljusskydd garanterar operatörernas säkerhet under drift

2. Y-axel- och X-axel-systemkontrolljustering och frekvensomvandlare styr placeringen av dem.

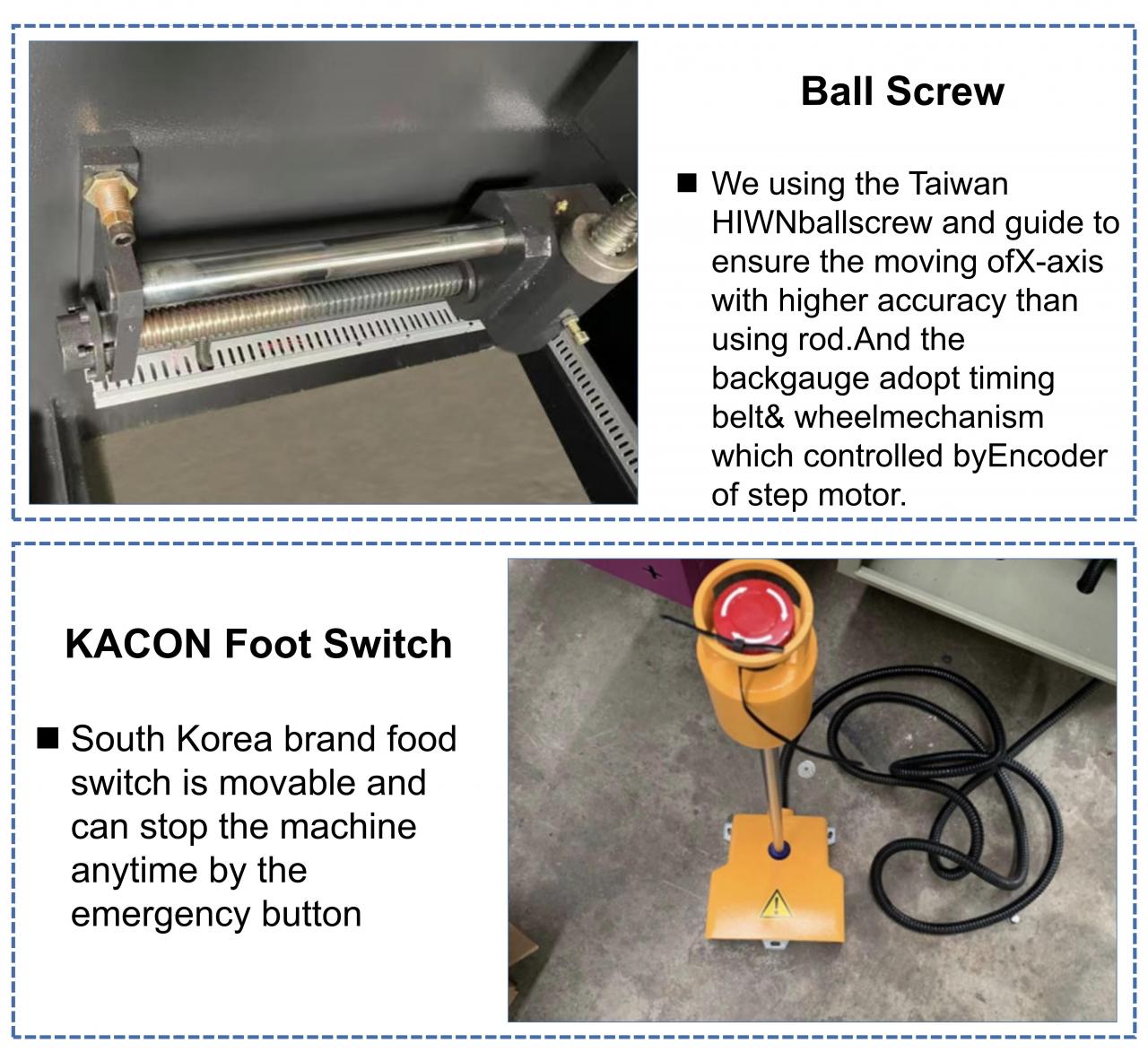

3. Linjär styrskena och kulskruvens noggrannhet på 0,01 mm (HIWIN, TAIWAN).

4. Stål mono-block konstruktion.

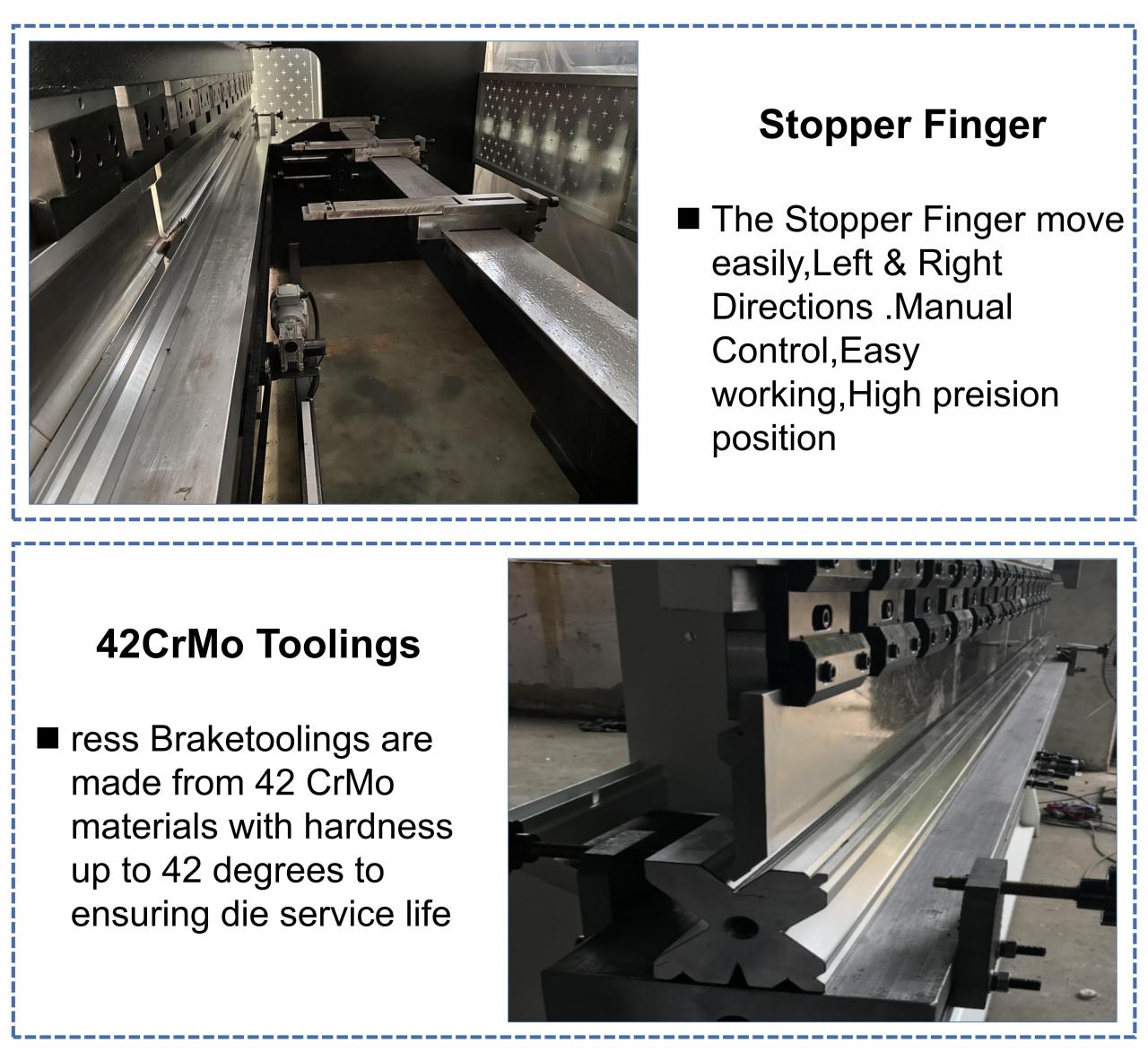

5. Justerbara stoppfingrar.

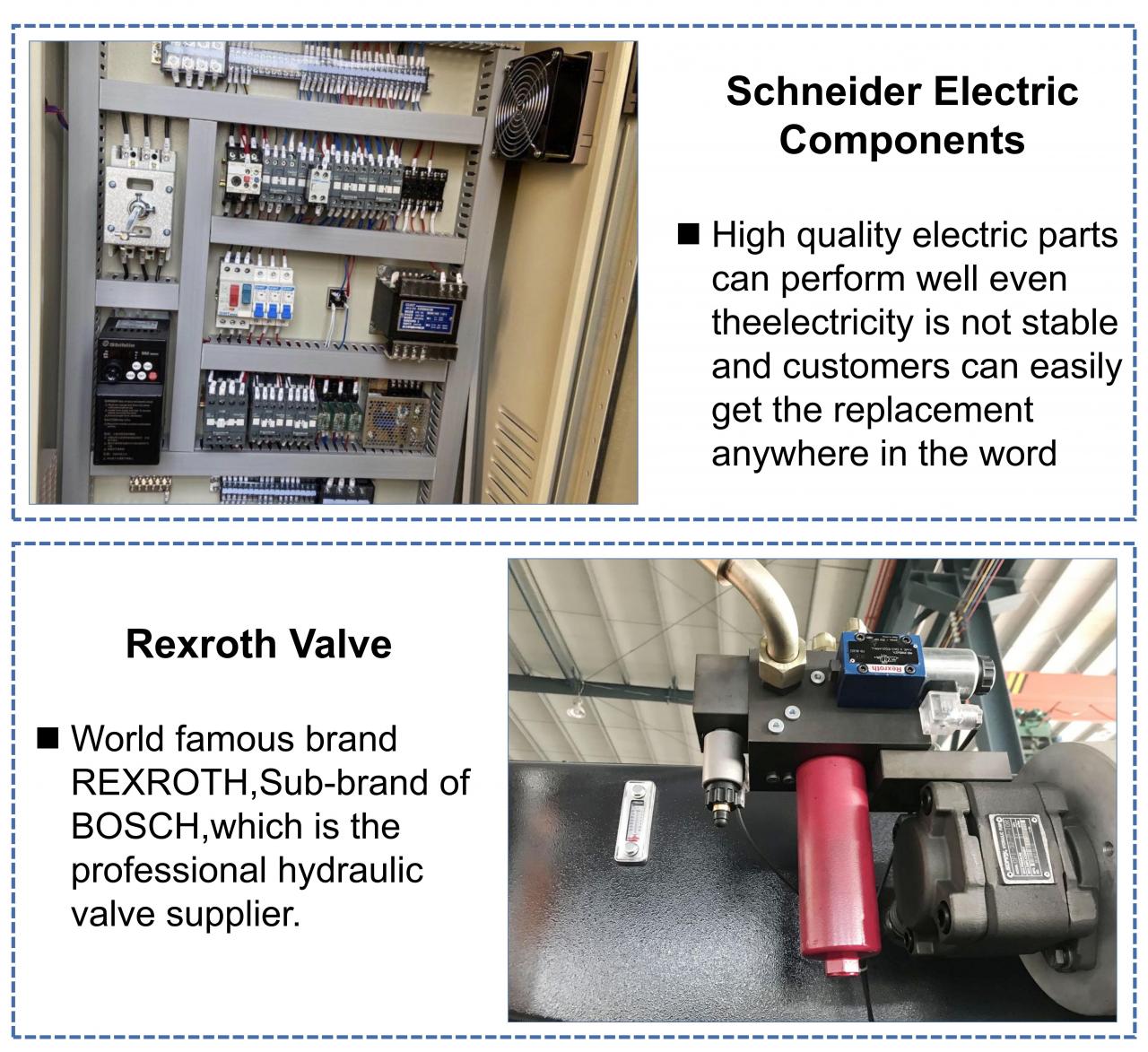

6. Standard el från Schneider, Frankrike.

7. Standard oljerörskopplingar från EMB Tyskland.

8. Standardventiler och oljepump från Bosch Rexroth Tyskland.

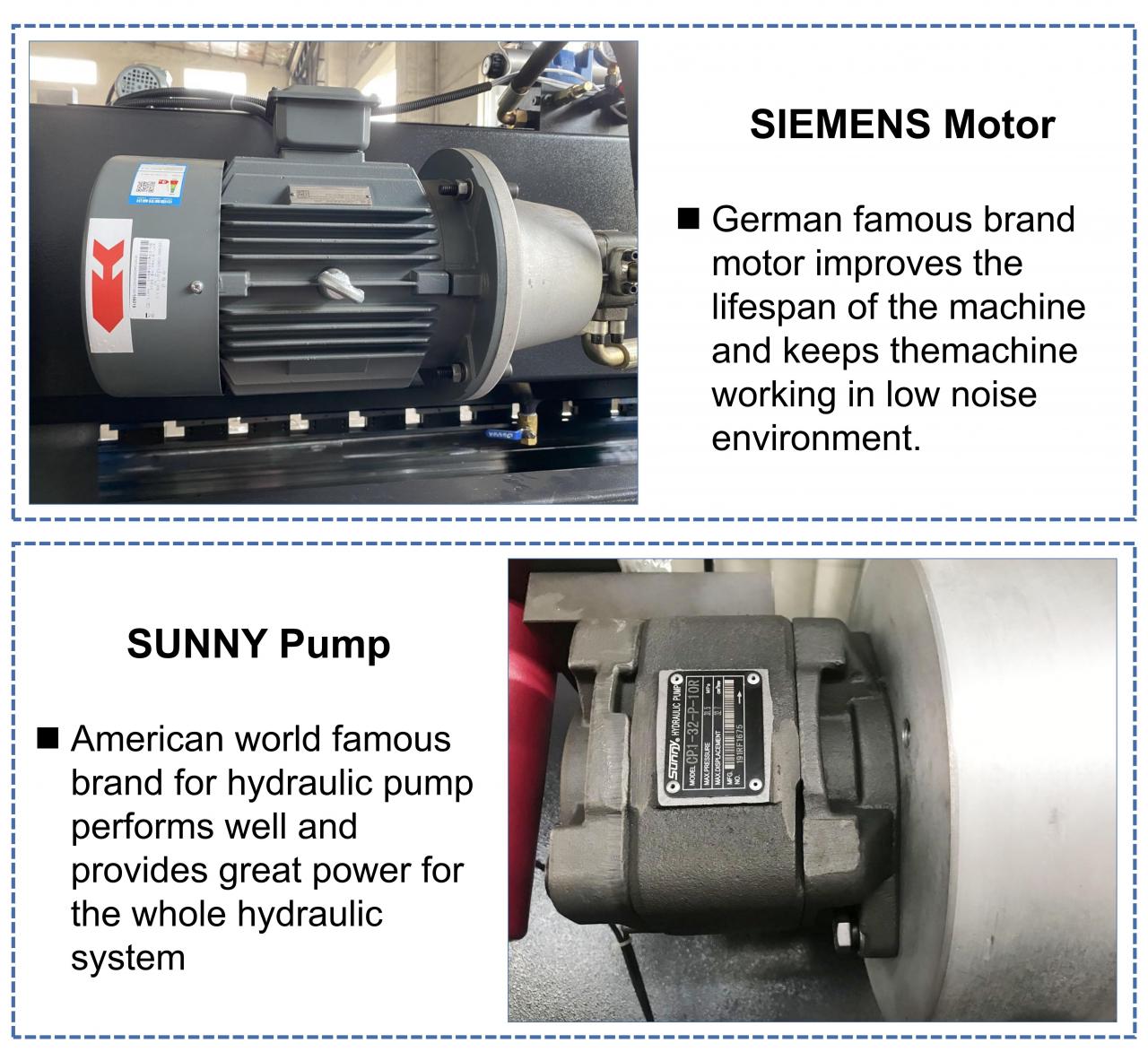

9. Standard huvudmotor från Siemens Tyskland

10. Hydrauliskt och elektriskt överbelastningsskydd

Chines ESTUN E21 NC System

Monokrom LCD-boxpanel Integralfaktor fritt programmerbar

Automatisk positioneringskontroll (kommotor eller uppfinnare)

Tillåten spindelförskjutning Internt tidsrelä

Lagerräknare och internt tidsrelä

B1ackgauge positionsdisplay med 0,01 mm

Tillverkningsteknik

Artikel	Enhet	Specifikation
Maskinmodell		100T-2500	100T-3200	100T-4000
Nominell kraft	KN	1000	1000	1000
Arbetsbordets längd	Mm	2500	3200	4000
Avstånd mellan kolumner	Mm	1900	2600	3200
Halsdjup	Mm	320	320	320
Max. glidslag	Mm	120	120	120
Max. stängningshöjd	Mm	370	370	370
Restider	Tid/min	15	15	15
Huvudmotoreffekt	Kw	7.5	7.5	7.5
Max. Hydrauliskt tryck	Mpa	25	25	25
Dispositionsmått	mm	2500*1600*2400	3200*1600*2500	4000*1600*2500

Detaljer

• Skjutslag (mm): 110 mm
• Automatisk nivå: Halvautomatisk
• Halsdjup (mm): 200 mm
• Maskintyp: Synkroniserad, Torsion Bar, NC kantpress
• Arbetsbordets längd (mm): 2500
• Arbetsbordets bredd (mm): 2500 mm
• Mått: 2545x1510x2050
• Skick: Ny
• Material / metallbearbetad: rostfritt stål, kolstål, aluminium
• Automation: Automatisk
• Vikt (KG): 6500
• Motoreffekt (kw): 5,5 kw
• Viktiga försäljningsargument: Lätt att använda
• Garanti: 5 år
• Tillämpliga industrier: Maskinreparationsverkstäder, tillverkningsanläggning, byggnadsverk
• Showroom Plats: Indonesien
• Marknadsföringstyp: Vanlig produkt
• Maskintestrapport: Tillhandahålls
• Videoutgående inspektion: tillhandahålls
• Garanti för kärnkomponenter: 5 år
• Kärnkomponenter: Motor, pump
• Elektriska komponenter: Schneider Frankrike
• Servomotor/ Servodrivning: YASKAWA
• Spänning: 220V/380V/415V/440V/anpassad
• Motor: Siemens Tyskland
• Kulskruv: HIWIN TBI
• Nominellt tryck (kN): 1600 kN
• Max öppning: 370 mm
• Stavarnas avstånd: 1970 mm
• Färg: Anpassad
