Kort introduktion
CNC laserskärmaskin är en ny typ av laserskärmaskin, strukturen har hög styvhet, god stabilitet, hög skäreffektivitet och hög bearbetningsprecision.
Produkterna är av hög flexibilitet, säkerhet, enkel användning och låg energiförbrukning. Den tillhör miljöskyddsprodukten, den bearbetade plåtstorleken: 3000 * 1500mm; med säkerhetsskölden och skyttelbordet. Den övergripande layouten är kompakt och rimlig.
Numerisk styrande skärmaskin är att driva verktygsmaskinens rörelse med digitalt program. När verktygsmaskinen rör sig är det slumpmässiga skärverktyget utrustat för att skära föremålet. Denna mekatronikskärmaskin kallas NC-skärmaskin.
Laserskärmaskinen har den snabbaste effektiviteten, den högsta skärprecisionen och generellt liten skärtjocklek. Skärhastigheten för plasmaskärmaskinen är också mycket snabb, och skärytan har en viss lutning. Flamskärmaskinnål för tjockt kolstålmaterial.
Standardingångar:
1) 2000W SPI Fiber Laser Resonator

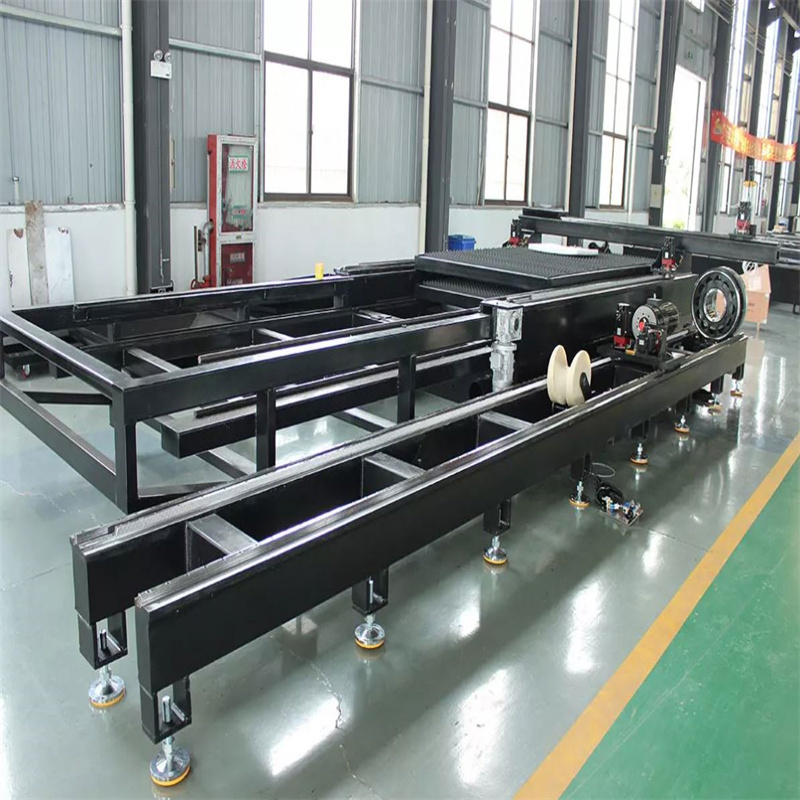

2) Fast shuttle arbetsbord 3000*1500
3) Beckhoff CNC-styrsystem

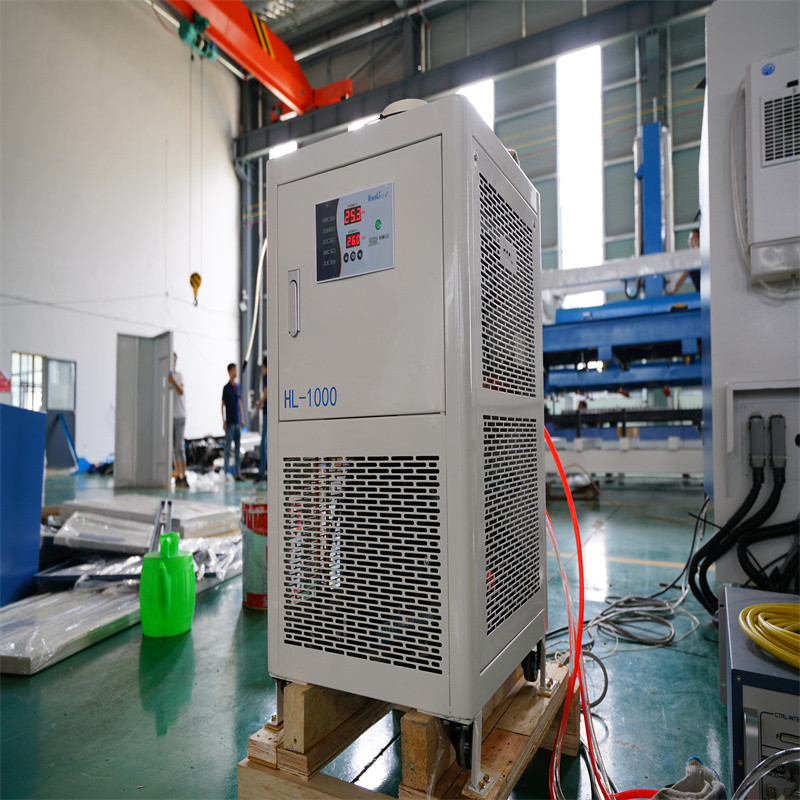

4) Vattenkylare för laserresonator
5) Skärhuvud speciellt för fiberlaser
6) Höjdsensor av kapacitanstyp
7) Automatisk programvara speciellt för laserskärning
8) Dammuppsamlare
9) Gas exakt filtreringssystem
10) Högtrycksskärningsrörledning
Huvudkomponenter: | ||
Artikel | Antal. | Anmärkning/Leverantör |
CNC-system | 1 set | Beck Hoff |
Kör | 1 set | LUSTA |
Lasergenerator | 1 set | SPI |
Servomotor | 1 set | Delta, FAS |
X/Y-axel exakt växel | 1 set | GUDEL/ATLANTA |
Z-axel exakt kulskruv | 1 set | THK |
X/Y/Z-axelns exakta linjärstyrning för kulan | 1 set | THK |
Pneumatiska komponenter | 1 set | GENTEC |
Motor för skyttelbord | 1 set | SY |
Skärhuvud | 1 set | PRECITEC |
Programvara för automatiskt program | 1 set | CNCKAD |
Elektriska komponenter | 1 set | Schneider |
Specifikation
Artikel | Specifikation | Enhet | ||
2 | Slag av X-axeln | 3000 | mm | |
3 | Slag av Y-axeln | 1500 | mm | |
4 | Slag av Z-axeln | 280 | mm | |
5 | Max. Matningshastighet | 140 | m/min | |
6 | Skärnoggrannhet | ±0,1 | mm/m | |
7 | Klassad laserkraft | 2000 | W | |
8 | Skärtjocklek (när det erforderliga skärvillkoret är uppfyllt) | Kolstål | 0.5-16 | mm |
Rostfritt stål | 0.5-10 | mm | ||
Aluminium | 0.5-6 | mm | ||
9 | Stabil skärtjocklek | Kolstål | 12 | Mm |
Rostfritt stål | 5 | Mm | ||
Aluminium | 5 | Mm | ||
10 | Ingångseffekt | 38 | kVA | |
11 | Bytestid för skyttelbord | 10 | S | |
12 | Maskinens vikt | 8 | t |
FAQ
F. Vilka är dina normala ledtider?
S. Vårt företags typiska ledtider sträcker sig från 3-4 veckor efter mottagandet av beställningen.
F. Vilka betalningsvillkor erbjuder du?
S. Vi accepterar betalning av T/T, L/C och Western Union, kontanter, O/A etc.
F. Vilken typ av paket erbjuder du?
A. Normalt i plywoodfodral, för att se till att alla varor är i gott skick.
F. Vad är MOQ för din produktion?
A. MOQ beror på dina krav på färg, logotyp och så vidare. För vissa normala artiklar har vi i lager, MOQ är 1 set.
F. Har du CE-certifiering
S. Ja, vi har CE-certifiering, maskinkvalitet är ett års garanterad.
F. Hur kontrollerar man kvaliteten på produkterna?
S. Vi har alltid lagt stor vikt vid att kvalitetsnivån upprätthålls. Dessutom är principen vi alltid upprätthåller "att ge kunderna bättre kvalitet, bättre pris och bättre service.
Detaljer
- Användning: LASERSKÄRNING
- Tillämpligt material: MDF, metall
- Skick: Ny
- Lasertyp: Fiberlaser
- Klipparea: 3000*1500
- Skärhastighet: 140\tm/min
- Grafiskt format som stöds: AI, BMP, Dst, Dwg, DXF, DXP, LAS, PLT
- Skärtjocklek: 0,5-16mm
- CNC eller inte: Ja
- Kylläge: VATTENKYLNING
- Styrmjukvara: DSP
- Laserkälla Märke: SPI
- Laserhuvud Märke: Precitec
- Servomotor Märke: DELTA
- Styrskena Märke: THK
- Styrsystem Märke: Beckhoff
- Vikt (KG): 8000 KG
- Viktiga försäljningsargument: Flexibel tillverkning
- Optisk lins Märke: Våglängd
- Garanti: 1 år
- Tillämpliga branscher: Byggmaterialaffärer, tillverkningsanläggningar, maskinverkstäder, byggnadsverk
- Maskintestrapport: Tillhandahålls
- Videoutgående inspektion: tillhandahålls
- Garanti för kärnkomponenter: 1 år
- Kärnkomponenter: Motor, växellåda, PLC
- X-axelns slaglängd: 3000 mm
- Y-axelns slag: 1500 mm
- Z-axelns slag: 280 mm
- Max. Matningshastighet: 140m/min
- Skärnoggrannhet: ±0,1 mm/m
- Nominell lasereffekt: 2000w
- Ingångseffekt: 38KVA
- Bytestid för skyttelbord: 10S
- Laserkraftstabilitet: <1 %
- Förpackning: Träfodral
