Wc67k-80t/2500 hydraulisk kantpressmaskin Bockningsmaskin för metallplåt

Maskinfunktioner

1. Ramen är stålstruktur, vänster och höger vertikal platta, bord och tryckplatta svetsade till en enhetlig struktur, efter svetsning för att eliminera inre spänningar genom härdning, exceptionell styvhet, hög stabilitet.

2. Viktiga delar av ramen, reglagen, etc. används ANSYS finita element analysmjukvara för att säkerställa maskinens tillförlitlighet.

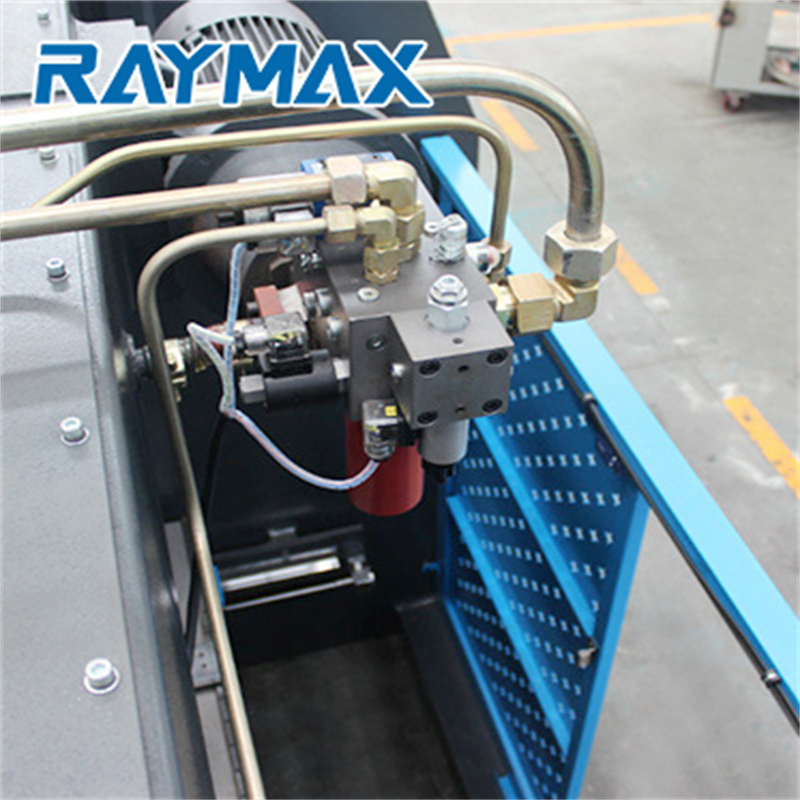

3. Hydraulisk drivning, cylinder i båda ändar av maskinen, placerad på skjutreglaget för att driva den direkt.

4. Torsionsaxelsynkronisering för glidsynkronmekanism.

5. Anta en mekanisk stoppmekanism, stabil och pålitlig.

6. Ryggmätarestorlek och glidslag styrd av CNC-system, bakmått med kulskruv med hög precision, stabil drift och exakt positionering.

7. Styrsystemet antar frekvensomvandlingskontrollteknik, med flerstegsprogrammeringsfunktion, enkel och lätt att använda.

8. Lutande kilavböjning på kompensationsmekanismen, för att garantera tillgång till hög böjnoggrannhet

9. Säkerhetsbarriäranordning runt hela maskineriet, elskåp utrustade med öppen dörravstängningsfunktion, nödstoppsknapp fram och bak, skyddsfotkontakt för att säkerställa säkert arbete.

E21 styrsystem (Standard NCcontroller system)

1） Backgauge och block control

2）kontroll för allmän AC-motor, frekvensomriktare

3）Intelligent positionering

4） Lagerräknare

5）Programminne för upp till 40 program och upp till 25 steg per program

6） Positionering på ena sidan

7） Indragningsfunktion

8） En knapp tillbaka/återställning av program

9）Mm/tum / kinesiska / engelska

Maskinparametrar

Huvudparametrar
Modell	Böjkraft	Böjningslängd	Upprätt avstånd	Halsdjup	Stroke	Öppningshöjd	Generella dimensioner
	Kn	mm	mm	mm	mm	mm	L×B×H mm
WC67K/E-30t/1600	300	1600	1300	200	80	220	1650*1200*1700
WC67K/E-30t/2000	300	2000	1300	200	80	220	2000*1150*1700
WC67K/E-40t/2500	400	2500	2030	250	100	340	2500*1200*1900
WC67K/E-63t/2500	630	2500	2050	250	120	340	2500*1600*2200
WC67K/E-63t/3200	630	3200	2510	250	120	340	3200*1600*2200
WC67K/E-80t/2500	800	2500	2050	250	120	350	2500*1700*2200
WC67K/E-80t/3200	800	3200	2510	250	120	350	3200*1700*2200
WC67K/E-100t/2500	1000	2500	2050	320	120	380	2500*1500*2200
WC67K/E-100t/3200	1000	3200	2510	320	120	380	3200*1800*2500
WC67K/E-100t/4000	1000	4000	3100	320	120	380	4000*1800*2500
WC67K/E-125t/3200	1250	3200	2510	320	120	380	3200*1900*2600
WC67K/E-125t/4000	1250	4000	3100	320	120	380	4000*1435*2600
WC67K/E-160t/2500	1600	2500	2050	320	200	450	2500*1900*2700
WC67K/E-160t/3200	1600	3200	2510	320	200	450	3200*2000*2800
WC67K/E-160t/4000	1600	4000	3040	320	200	450	4000*2000*2800
WC67K/E-160t/5000	1600	5000	3800	320	200	450	5000*1900*3100
WC67K/E-160t/6000	1600	6000	4600	320	200	450	6000*1900*3300
WC67K/E-200T/3200	2000	3200	2600	320	250	540	3200*1820*3300
WC67K/E-200T/4000	2000	4000	3300	320	250	540	4000*2000*2850
WC67K/E-200T/5000	2000	5000	3800	320	250	540	5000*1950*3000
WC67K/E-200T/6000	2000	6000	4600	320	250	540	6000*1950*3300
WC67K/E-250T/3200	2500	3200	2600	400	250	580	3300*2000*3200
WC67K/E-250T/4000	2500	4000	3300	400	250	580	4000*2000*3400
WC67K/E-250T/5000	2500	5000	3800	400	250	580	5000*2000*3500
WC67K/E-250T/6000	2500	6000	4600	400	250	580	6000*2000*3600
WC67K/E-300T/3200	3000	3200	2600	400	250	580	3200*2100*3300

Detaljer

• Slider Slag (mm): 100 mm
• Automatisk nivå: Halvautomatisk
• Halsdjup (mm): 250 mm
• Maskintyp: Torsion Bar
• Arbetsbordets längd (mm): 2500
• Arbetsbordets bredd (mm): 1450 mm
• Mått: 2550*1450*2300, 2550*1450*2300 mm
• Skick: Ny
• Ursprungsort: Anhui
• Material/metallbearbetad: Mässing/koppar, rostfritt stål, ALLOY, kolstål, aluminium
• Automation: Automatisk
• Extra tjänster: rundböjning
• År: 2020
• Vikt (KG): 4300
• Motoreffekt (kw): 7,5 kw
• Viktiga försäljningsargument: Konkurrenskraftigt pris
• Garanti: 3 år
• Tillämpliga branscher: Byggmaterialaffärer, maskinreparationsverkstäder, tillverkningsanläggning, detaljhandel, byggnadsverk, reklamföretag, övrigt
• Showroom Plats: Uzbekistan, Australien
• Marknadsföringstyp: Ny produkt 2020
• Maskintestrapport: Tillhandahålls
• Videoutgående inspektion: tillhandahålls
• Garanti för kärnkomponenter: 1 år
• Kärnkomponenter: Motor, pump
• modell: WC67K-80T/2500
• Skärmaterial: aluminiumplåt, mjukt stål, kolstål, rostfritt stål
• Böjtjocklek: MS 4mm / SS 2 mm
• Böjlängd: 2500 mm
• Nominellt tryck: 800KN
• Stolpavstånd: 2500mm
• Sliders rörelse: 100 mm
• Max öppning: 340 mm
• Effekt: 7,5 KW
• Certifiering: CE
• Eftermarknadsservice tillhandahålls: gratis reservdelar, fältinstallation, idrifttagning och utbildning, fältunderhåll och reparationsservice, teknisk videosupport, onlinesupport
• Efter garantiservice: Teknisk videosupport, onlinesupport, reservdelar, fältunderhåll och reparationsservice
