12mm 3200mm hydraulisk giljotinklippmaskin Cnc stålplåtsskärmaskin

Funktioner:

1. Den främre matningsplattformen är utrustad med linjal för tallrikmatning och även slät i ytan för att skydda tallriken vid eventuell yta som gör ont vid utfodring. Linjalen kan vara precision till MM eller mer enhet för noggrannhetskontroll och kontroll.

2. Arbetsbordet är utrustat med kul- eller rundstångsstål för att stödja plattan i matning och även skyddet för eventuella sönderslitna ytor.

3. Den elektroniska lådan har utrustats med bra certifierade komponenter. För det mesta använder vi CE-certifierade SIEMENS- eller Schneider-komponenter för exportmaskiner och även några högkvalitativa CCC-certifierade komponenter för olika standardbehov kunder.

4. Maskinkroppens stål, vi väljer mestadels Kina stålplåtsleverantör av högsta märke Shanghai BAOSTEEL med god kvalitet och behandlats med rostskyddsfärg innan den sista färgen på. Så maskinen kommer för det första att ha bra hållbar användning och även ett perfekt yttre utseende.

5. Bladet: Bladmaterialet är 9CrSi eller 6CrW2Si, materialet är högtestat material med tusen gånger för hög styvhet och skärresultat. Det övre bladet är ett rektangulärt blad med fyra bladkanter som skiljer sig från QC12Y Swing Beam-saxmaskin (De detaljerade sidorna, se SIECC/SIECCTECH-bladet förklarar foto och instruktioner). Bladspelet kan justeras manuellt eller med motor. Båda har indexratten för att visa spelrummet så att kontrollen och displayen kan vara lätt. Och det uppåtgående bladskaftet använder lutningsstruktur för att främja klippprecisionen.

6. Maskinen utrustade pressfoten för att pressa plåten stabilt vid kapning, foten har försetts med plastyta med hög fraktion utan ytförstöring av plåten. För hålplatta kommer vi att utrusta kvadratfot för stabil fyrkantpress.

7. Kugghjulspump: Vi använder bra märke "rak konjugerad intern kugghjulspump" i både det kinesiska märket Shanghai chengjie eller Tyskland Eckerler. Den interna kugghjulspumpen behandlas som aldrig slitagepump inom industrin och har använts flitigt i hydrauliska maskiner med hög precision med karaktären av låg ljudnivå, ingen pulsering och lång livslängd. Shanghai Chengjie kugghjulspump används också i Kinas flygindustri så den är pålitlig och pålitlig. När du arbetar i hög hastighet är ljudet platt och jämnt, även om det inte fälls. Den långa livslängden beror på hans abrasiva prestanda, de inre maskinkomponenterna har oljefilmskydd, så använd även normal hydraulolja, även ingen nötning.

8. Hydraulsystemet kan använda Germany Rexroth eller USA OMG-system. Returen styrs av kvävereturcylinder med stabil arbetsprocess och lätt att använda. Den hydrauliska pressen tvingade upp transmissionen och kväve tvingar fram uppskjutningen med gott samarbete. (Arbetsprincipen kan återgå till SIECC-teknikritning av QC11Y och QC12Y)

9. Backgauge räknas av räknare och kan mikrojusteras och är motordrivet.

10. Maskinen kommer att utrustas med stängselskyddsdörr före skärbladet och pressfoten. Staketet kan öppnas om det behövs. Nära halsen kommer vi att utrusta med öppen-tillgänglig dörr för personsäkerhet men kan öppnas vid behov av inre kontroll.

11. Använd rullande spår med tre lager för att eliminera rälsgap och förbättra klippkvaliteten. (Maskinritning tillgänglig för
förklara tydligt)

Specifikation

ModellMax. tjocklekSträckgränsMax. LängdVinkelX.StrokeFrekvensKraftL*B*H(mm)Vikt
QC12Y-4*25004 mm≤450kN/cm2500 mm1°30'20~600mm16 gånger/min5,5 kW3040*1610*16203800 kg
QC12Y-4*32004 mm≤450kN/cm3200 mm1°30'20~600mm14 gånger/min5,5 kW3840*1610*16205000 kg
QC12Y-4*40004 mm≤450kN/cm4000 mm1°30'20~600mm10 gånger/min5,5 kW4600*1700*17006500 kg
QC12Y-4*60004 mm≤450kN/cm6000 mm1°30'20~600mm8 gånger/min7,5 kW6460*2100*320011 000 kg
QC12Y-6*25006 mm≤450kN/cm2500 mm1°30'20~600mm14 gånger/min7,5 kW3040*1610*16205000 kg
QC12Y-6*32006 mm≤450kN/cm3200 mm1°30'20~600mm12 gånger/min7,5KW3840*1610*16206000 kg
QC12Y-6*40006 mm≤450kN/cm4000 mm1°30'20~600mm8 gånger/min7,5KW4620*1750*17008200 kg
QC12Y-6*50006 mm≤450kN/cm5000 mm1°30'20~600mm6 gånger/min11KW5400*1800*190010 500 kg
QC12Y-6*60006 mm≤450kN/cm6000 mm1°30'20~600mm5 gånger/min11KW6480*2100*230016500 kg
QC12Y-8*25008 mm≤450kN/cm2500 mm1°30'20~600mm10 gånger/min11KW3040*1700*17006000 kg
QC12Y-8*32008 mm≤450kN/cm3200 mm1°30'20~600mm8 gånger/min11KW3860*1700*17007200 kg
QC12Y-8*40008 mm≤450kN/cm4000 mm1°30'20~600mm8 gånger/min11KW4640*1700*17008800 kg
QC12Y-8*50008 mm≤450kN/cm5000 mm1°30'20~600mm8 gånger/min11KW5400*2100*200011500 kg
QC12Y-8*60008 mm≤450kN/cm6000 mm1°30'20~600mm8 gånger/min11KW6480*2100*235018 000 kg
QC12Y-10*250010 mm≤450kN/cm2500 mm2°20~600mm9 gånger/min11KW3040*1700*17007300 kg
QC12Y-10*320010 mm≤450kN/cm3200 mm2°20~600mm9 gånger/min11KW3860*1700*17008000 kg
QC12Y-10*400010 mm≤450kN/cm4000 mm2°20~600mm8 gånger/min11KW4650*2100*200012050 kg
QC12Y-10*600010 mm≤450kN/cm6000 mm2°20~1000mm5 gånger/min15KW6500*2100*230024 000 kg
QC12Y-12*250012 mm≤450kN/cm2500 mm1°40'20~600mm9 gånger/min18,5KW3140*2150*20009000 kg
QC12Y-12*320012 mm≤450kN/cm3200 mm1°40'20~600mm9 gånger/min18,5KW3880*2150*200010800 kg
QC12Y-12*400012 mm≤450kN/cm4000 mm1°40'20~1000mm8 gånger/min18,5KW4680*2150*200013 000 kg
QC12Y-12*500012 mm≤450kN/cm5000 mm2°20~1000mm6 gånger/min18,5KW5900*2150*200016 000 kg
QC12Y-12*600012 mm≤450kN/cm6000 mm2°20~1000mm5 gånger/min18,5KW6900*2600*270029500 kg
QC12Y-12*800012 mm≤450kN/cm8000 mm2°20~1000mm5 gånger/min18,5KW9000*3500*350046500 kg
QC12Y-16*250016 mm≤450kN/cm2500 mm2°30'20~600mm9 gånger/min22KW3140*2150*200011 000 kg
QC12Y-16*320016 mm≤450kN/cm3200 mm2°30'20~600mm8 gånger/min22KW388
0*2150*2000		13 000 kg
QC12Y-16*400016 mm≤450kN/cm4000 mm2°30'20~1000mm8 gånger/min22KW4650*2150*220016300 kg
QC12Y-16*500016 mm≤450kN/cm5000 mm2°30'20~1000mm6 gånger/min22KW5900*2600*270020 000 kg
QC12Y-16*600016 mm≤450kN/cm6000 mm2°30'20~1000mm5 gånger/min22KW6900*2700*270036 000 kg
QC12Y-16*800016 mm≤450kN/cm8000 mm2°30'20~1000mm5 gånger/min22KW9000*3500*350075 000 kg
QC12Y-20*250020 mm≤450kN/cm2500 mm3°20~1000mm8 gånger/min22KW3440*2300*250015800 kg
QC12Y-20*320020 mm≤450kN/cm3200 mm3°20~1000mm8 gånger/min22KW4150*2350*270018500 kg
QC12Y-20*400020 mm≤450kN/cm4000 mm3°20~1000mm5 gånger/min22KW4850*2600*270021500 kg
QC12Y-20*600020 mm≤450kN/cm6000 mm3°20~1000mm4 gånger/min30KW6700*3000*300047 000 kg
QC12Y-25*250025 mm≤450kN/cm2500 mm3°20~1000mm8 gånger/min37KW3200*2700*290019 000 kg
QC12Y-25*320025 mm≤450kN/cm3200 mm3°20~1000mm5 gånger/min37KW4200*2700*290023 000 kg
QC12Y-30*250030 mm≤450kN/cm2500 mm3°20~1000mm4 gånger/min37KW3300*2900*300023500 kg
QC12Y-30*320030 mm≤450kN/cm3200 mm3°30'20~1000mm4 gånger/min40KW4200*2900*320026 000 kg
QC12Y-40*250040 mm≤450kN/cm2500 mm4°20~1000mm3 gånger/min55KW3200*3300*300038 000 kg
QC12Y-40*320040 mm≤450kN/cm2500 mm4°1000 mm3 gånger/min55KW4300*3300*320049 000 kg

Detaljer

DELNINGSPROCESS

Perfekt design i alla aspekter; Genom att välja den nya och förbättrade CNC-giljotinen får vi maximal säkerhet, hög noggrannhet och unik användarvänlighet.

Bladgap, skärvinkel och skärlängd justeras automatiskt baserat på materialval och tjocklek.

De kritiska delarna av KEC kantpressar och klippmaskiner tillverkas i Tyskland.

De noggrant utvalda komponenterna kommer från långsiktiga partners globalt.

Vi litar på vår kvalitet och ger därför vår giljotin 3 års garanti.

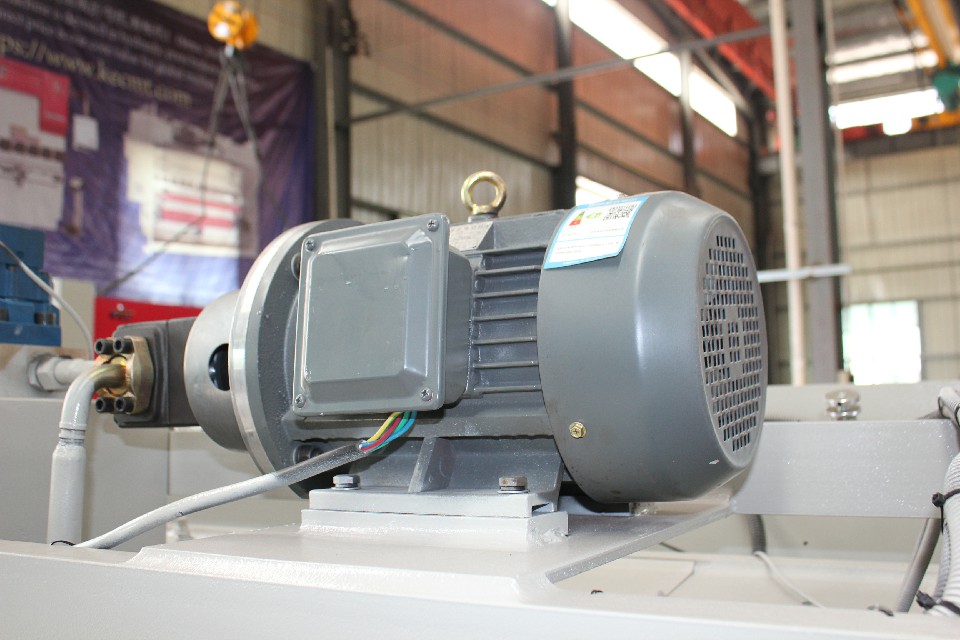

Siemens huvudmotor

Att använda Siemens Motor garanterar maskinens livslängd och minskar ljudet när du arbetar.

Blade Clourancant Snabb justering

Snabbjusteringsmekanism för omarrangering av bladspel. enkel manövrering för hand. förverkliga steglös justering av bladspel .

Front Positioning Verticality Regulator

Frontpositioneringsanordning, inställning av vertikalitet och positioneringsanordning på det främre stödet längst till vänster, garanterar skärprecision, enkel manövrering, praktisk och effektiv.

Arbetsbänk Rullande stålkula

Rullande stålkula av arbetsbänk kan minska friktionen, skydda arbetsstyckets yta.

12mm 3200mm hydraulisk giljotinklippmaskin Cnc stålplåtsskärmaskin

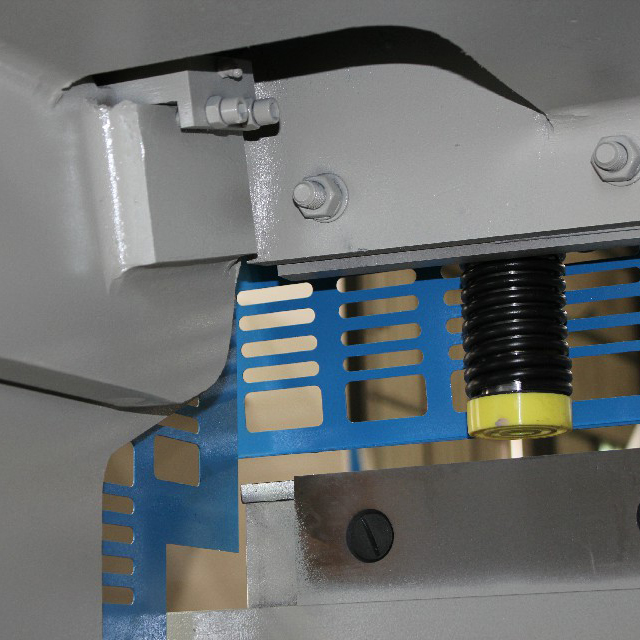

Inbyggd fjädertryckcylinder

Dess nedre ände utrustad med specialmaterial packning, sparar mycket trycket, undviker aluminiumlegering eller annan mjukare
material som trycks.

Hög precision bak-mätare

Den unika och nya kulskruvens linjära styrstrukturens bakmått säkerställer hög positioneringsnoggrannhet. Justerbar strålestyrningsregel och synkron transmissionsstruktur, stabil och pålitlig. Valfri lyftmekanismstruktur för att skära arbetsstycket utanför baklängden. Vid skärning av tunna och breda metallplåtar kan pneumatisk stödanordning väljas. Ökat positioneringsområde gör skärningen mer effektiv och exakt.

Stabilt elskåp

Hållbar France Schneider Electrics säkerställer en stabil drift av maskinen. Rimlig linjeanslutning och arrangemang minskar felfrekvensen avsevärt. Och operatören och alla delar av maskinen spelade ett bra skydd. Tillval servo och drivning för att förbättra positioneringsnoggrannheten för back-guage (X) Axis.

KONFIGURATION

CNC-styrsystem: Estun E21S Control från Nanjing

Elektriska komponenter: Schneider Electrical från franska

Huvudmotor: Siemens från tyskt märke

Vinkelmätningssensor: OPKON från märket Türkçe

Inverter Drive: Taiwan DELTA Servo Motor & Driving System

PLC: Schneider Electrical från franska

Skärblad: Shark Toolings från Kina

Hydraulsystem: Bosch-Rexroth från Tyskland

Hydraulpump: SUNNY från amerikanskt märke eller motsvarande märke

Slangkontakt: EMB Brand från Tyskland

Ball Screw/ Liner guide: HIWIN från Taiwan-området

12mm 3200mm hydraulisk giljotinklippmaskin Cnc stålplåtsskärmaskin

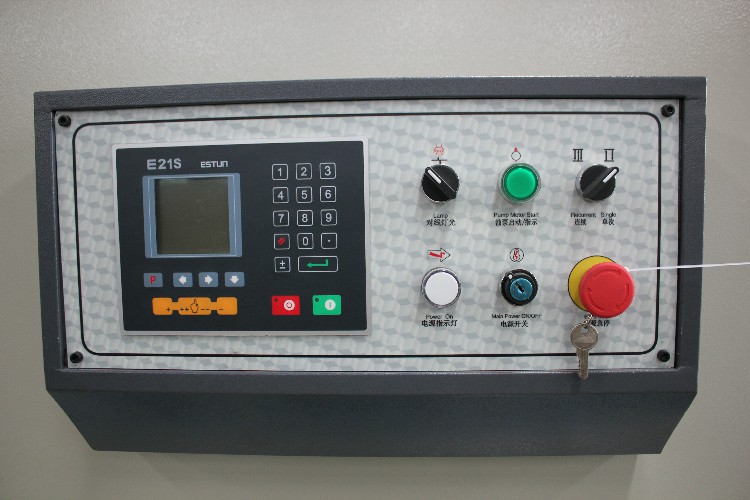

E21S styrenhet

* Backgauge och blockkontroll
* Styrning för allmänna AC-motorer, frekvensomriktare
* Intelligent positionering
* Lagerräknare
* Håll-/dekompressionstidsinställning
* Programminne för upp till 40 program
* Upp till 25 steg per program
* Positionering på ena sidan
* Indragningsfunktion
* En nyckel säkerhetskopiering/återställning av parametrar
* mm/tum
* Kinesiska / engelska

12mm 3200mm hydraulisk giljotinklippmaskin Cnc stålplåtsskärmaskin

FAQ

1. F: Vi ser många kinesiska märken där på marknaden, är de alla tillverkare? Hur är det med KEC/yaduan?

S: Det är sant att bland alla dessa kinesiska varumärken är de flesta handelsvarumärken.
Men KEC/yaduan är den verkliga tillverkaren som har tillverkat hydrauliska kantpressar och klippmaskiner sedan 2008.

2. F: Hur får man en korrekt offert från KEC?

S: Ge oss helt enkelt information om material, max tjocklek och max bredd som du vill arbeta med.

3. F: Kan du göra OEM-service?

A: Visst. din design eller andra krav accepteras, din egen logotyp kan påverkas på maskinen.

4. F: Vad är fraktkostnaden från Kina till ditt land?

A: Vi kan skicka maskinen till din hamn- eller dörradress till sjöss.

Vänligen meddela oss din närmaste hamn eller adress med postnummer.

Vi arbetar med flera pålitliga fraktagenter för att ordna global frakt på flera sätt.

5. F: Vad är den genomsnittliga ledtiden?

S: För lager är ledtiden cirka 7 dagar. För massproduktion är ledtiden 20-30 dagar efter mottagande av depositionsbetalningen. Ledtiderna träder i kraft vid mottagandet av insättningen. Om våra ledtider inte stämmer överens med din deadline kan vi ordna en speciell brådskande produktion så att vi hinner med vår deadline. I alla fall kommer vi att försöka tillgodose dina behov. I de flesta fall kan vi hantera snabba leveranser.

6. F: Kan du tillhandahålla relevant fraktdokumentation?

S: Ja, vi kan tillhandahålla de flesta dokument inklusive
fraktsedel;
Intyg om analys/överensstämmelse;
CE-certifikat, COC-certifikat;
Försäkring;
Ursprungsland;
Kommersiell faktura;
Packlista och andra exportdokument vad som krävs.

7. F: Accepterar du LC-betalning?

A: Ja, normalt är vår betalning 30% 70% T/T, LC-betalning är också acceptabel

8. F: Hur man använder de beställda maskinerna?

S: Videor av maskinerna före leverans i vår fabrik kommer att skickas till dig direkt.

9. F: Hur är det med idrifttagningsservice?

S: Vi kan erbjuda driftsättningstjänst, köparen måste ha råd med flygbiljetter.

10. F: Vad är produktgarantin?

A: Normalt 3 år. Vårt engagemang är att du är nöjd med våra produkter. När det gäller garanti eller inte, det är kulturen i vårt företag att ta itu med och lösa alla kundproblem till allas belåtenhet.

11. F: Garanterar du säker och säker leverans av produkter?

S: Ja, vi använder alltid exportförpackningar av hög kvalitet. Vi använder också specialiserad fast förpackning för farligt gods och validerade kyllagertransportörer för temperaturkänsliga föremål. Specialförpackningar och icke-standardiserade förpackningskrav kommer att debiteras extra.

Detaljer

  • Max. Klippbredd (mm): 3200
  • Max. Skärtjocklek (mm): 12 mm
  • Automatisk nivå: Helautomatisk
  • Skjuvvinkel: 1,5 grader
  • Bladlängd (mm): 2400 mm
  • Baklängdsrörelse (mm): 20 - 600 mm
  • Halsdjup (mm): 150 mm
  • Skick: Ny
  • Effekt (kW): 18,5 kW
  • Vikt (KG): 10800 KG
  • Spänning: 380V/50HZ/3PH
  • Mått (L*B*H): 3880*2150*2000
  • År: 2021
  • Garanti: 3 år
  • Viktiga försäljningsargument: Hög noggrannhet
  • Tillämpliga branscher: Byggmaterialaffärer, maskinreparationsverkstäder, tillverkningsanläggning, byggnadsverk, energi och gruvdrift
  • Showroom Plats: Kanada, Storbritannien, USA, Frankrike, Tyskland, Ryssland, Japan, Australien
  • Marknadsföringstyp: Ny produkt 2021
  • Maskintestrapport: Tillhandahålls
  • Videoutgående inspektion: tillhandahålls
  • Garanti för kärnkomponenter: 3 år
  • Kärnkomponenter: lager, motor, pump, växel, PLC, tryckkärl, motor, växellåda
  • Styrsystem: Estun E21 NC Control
  • Skärmaterial: Metall Rostfritt stål Kolstål
  • Service efter försäljning: Gratis reservdelar, Fältinstallation, idrifttagning och utbildning, Fältunderhåll och reparationsservice, Onlinesupport, Teknisk videosupport
  • Efter garantiservice: Teknisk videosupport, onlinesupport, reservdelar, fältunderhåll och reparationsservice
  • Lokal serviceplats: Kanada, Storbritannien, USA, Frankrike, Pakistan, Mexiko, Ryssland, Australien, Sydafrika
  • Certifiering: CE
