Produktapplikation

Vårt utbud av hydrauliska kantpressar är enkla att använda, lätta att starta och bekväma för underhåll. Det är den vanliga maskinen på metallböjningsmarknaden, flitigt använd i plåtbearbetningsindustrin.

CNC hydraulisk kantpressmaskin modell Wc67k-80tx3200

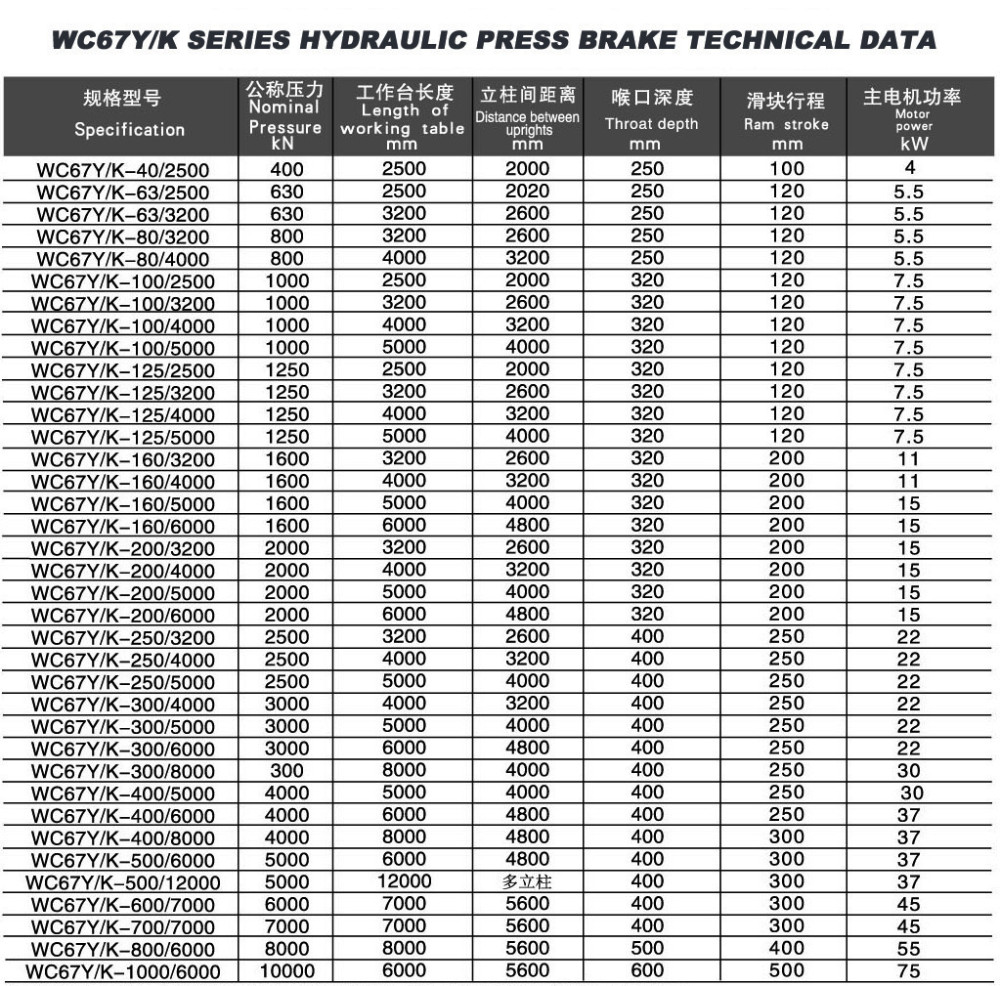

TEKNISK PARAMETER
1MaskinmodellWC67Y-100TX3200
2Nominellt tryckKN1000
3Arbetsbordets längdmm3200
4Styrkan hos klippplåtenMpaób≤450
5Halsdjupmm320
6Ramslagmm120
7Max öppningshöjdmm380
8HuvudmotoreffektKW7.5

Huvuddrag

1. EU-strömlinjeformad design, alla komponenter i maskinen är designade under instruktion av den datorstödda designen och programvaran av CAD/CAE/CAM för att helt och hållet garantera intensiteten och styvheten hos alla komponenter.

2. RAYMAX-ingenjörer använder parametrisk 3D SolidWorks med FEM & DOE-analys samt statisk och mekanismanalys.

3. Hela maskinkroppen är sammanfogad med monoblock av högkvalitativt stål. Efter svetsproceduren kommer maskinkroppen att fräsas för att säkerställa balans och precision.

4. Mekanisk synkronmekanism och den komplexa kompensationen är utformade för att höja arbetsstyckenas precision.

5. Anta integrerat hydraulsystem, mer pålitligt och lätt för underhåll.

6. Baklängans slaglängd och avstånd justeras av motorn och är väljusterad för hand, justeringen visas av digitala mätare

7. Tum, enkel, kontinuerlig drift är designad för maskinen och reversering och underhållstid kan styras av tidsreläerna

8. Humanistisk oro säkerhetsdesign i alla detaljer och även de vetenskapliga detaljerna genom RAYMAX standard.

CNC hydraulisk kantpressmaskin modell Wc67k-80tx3200

Standard utrustning

1. Kilkompensering på övre stansklämning

2. Plattstödsarmar

3. Hopfällbart bakstoppsfinger

4. Standard toppdysar och multi-V nedre dysar

5. Hydrauliskt och elektriskt överbelastningsskydd

6. Fyrkantsarm och främre stödarmar

7. Dies kan designas enligt kunders krav. Maskinen kommer att förses med standardformar och ritningen skickas. Och de icke-standardiserade formarna/formarna kan designas om kunderna kan tillhandahålla formarna/formarna eller arbetsdelarna, vi kommer att designa. Den övre formen kan göras i sektion.

8. SIEMENS Motor eller China Hanneng High Quality Motor

9. Tyskland Bosch Rexroth Hydraulic System eller CHINA Top Level Youtong Hydraulic System.

10. USA SUNNY Hydraulic Gear Pump eller CHINA Shanghai YONGMING Hydraulic Gear Pump av hög kvalitet som används för kinesisk flygplansindustri.

11. Tätningsdelarna kommer att vara från JAPAN VALQUA.

12. Tyskland SIEMENS eller Frankrike SCHNEIDER Main Electric Elements.

13. Taiwan HIWIN kulskruv och polerad stav med 0,05 mm noggrannhet.

14. ESTUN E21 NC-system eller annat cnc-styrsystem.

CNC hydraulisk kantpressmaskin modell Wc67k-80tx3200

E21 NC-styrsystemsfunktioner

1. Positioneringskontroll av bakmätare.

2. Intelligent positioneringskontroll.

3. Ensidig och dubbelriktad positionering som eliminerar spindelspel effektivt.

4. Dra tillbaka funktioner.

5. Automatisk referenssökning.

6. Säkerhetskopiering och återställning av en nyckelparameter.

7. Snabb positionsindexering.

8. 40 program lagringsutrymme, varje program har 25 steg.

9. Avstängningsskydd.

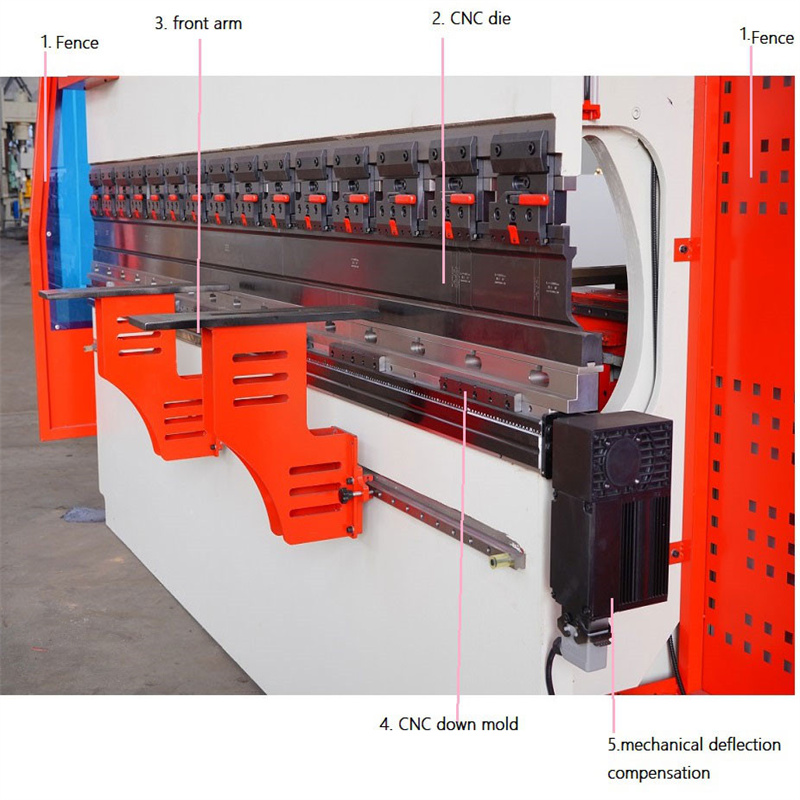

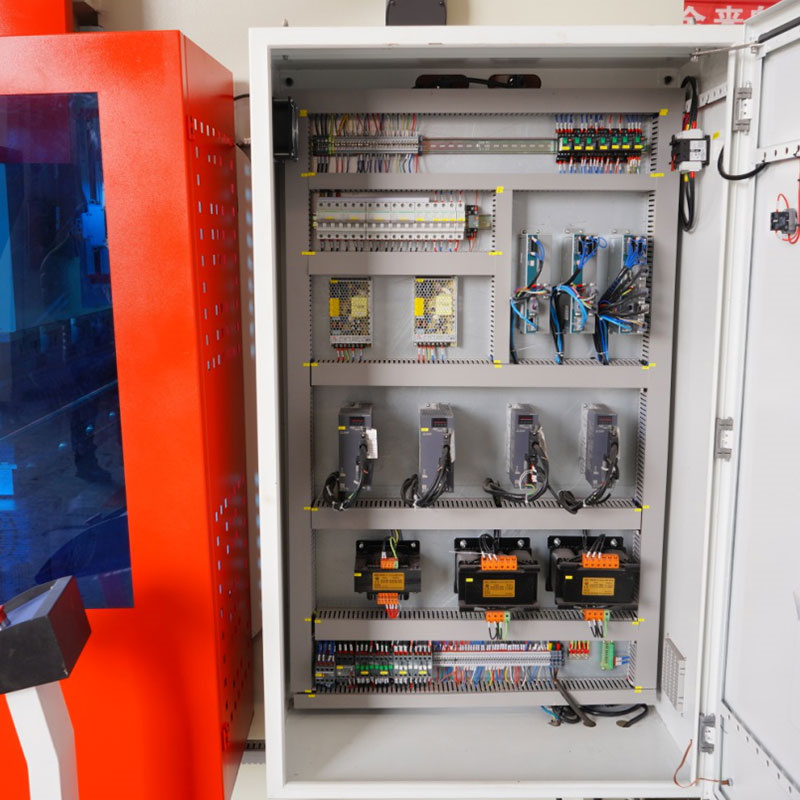

10. mm/tum, kinesiska/engelska . Detaljerade bilder

Hur räknar man böjkraft?

8(förhållande) x 2 mm(tjocklek) x 2,5 meter (bredd)= 40
Så du behöver WC67Y-40T/2500 kantpress för att böja 2 mm tjockt x 2500 mm brett mjukt stål.

FAQ

Q1. Är du en fabrik eller ett handelsföretag och var befinner du dig?

S: Vi är en fabrik belägen i Anhui, Kina, transporten är bekväm.

Q2. Hur lång är din maskingarantiperiod?

S: 12 månader. Vår maskin kommer med 1 års garanti, förutom för slitdelar och skador som uppstått genom felaktig användning/vårdslöshet. Efter denna period kan du fortfarande njuta av vår service hela tiden.

Q3. Har ditt företag någon certifiering?

A: Ja. Vi har CE, ISO 9001 och så vidare.

Q4. Har du maskininstruktioner?

A: Ja. Vi har engelsk maskindriftsinstruktion tillsammans med maskinen.

F5. Vad är leveranstiden?

S: I allmänhet tar det 15-25 arbetsdagar att slutföra en beställning. Exakt leveranstid skulle bekräftas genom vidare kommunikation.

F6. Kan jag sätta min egen LOGO på produkterna?

A: Ja. Du kan sätta din egen LOGO på produkterna. Relaterade produkter ",

Detaljer

  • Skjutslag (mm): 120 mm
  • Automatisk nivå: Halvautomatisk
  • Halsdjup (mm): 320 mm
  • Maskintyp: Torsion Bar
  • Arbetsbordets längd (mm): 3200
  • Arbetsbordets bredd (mm): 200 mm
  • Mått: 3300x1500x2200 mm
  • Skick: Ny
  • Material/metallbearbetad: Mässing/koppar, rostfritt stål, ALLOY, kolstål, aluminium, plast, PVC, kolstål, rostfritt stål, aluminium
  • Automation: Automatisk
  • Extra tjänster: Slutformning
  • Vikt (KG): 6000
  • Motoreffekt (kw): 7,5 kw
  • Viktiga försäljningsargument: Konkurrenskraftigt pris
  • Garanti: 2 år
  • Tillämpliga branscher: Hotell, klädaffärer, byggmaterialaffärer, maskinreparationsverkstäder, tillverkningsanläggning, mat- och dryckesfabrik, gårdar, restaurang, hembruk, detaljhandel, livsmedelsbutik, tryckerier, byggnadsverk, energi- och gruvdrift, mat- och dryckesaffärer , Övrigt, Reklamföretag
  • Showroom Plats: USA, Vietnam, Filippinerna, Indonesien, Mexiko, Thailand, Sri Lanka, Bangladesh, Malaysia
  • Marknadsföringstyp: Vanlig produkt
  • Maskintestrapport: Tillhandahålls
  • Videoutgående inspektion: tillhandahålls
  • Garanti för kärnkomponenter: 2 år
  • Kärnkomponenter: lager, motor, växel, PLC
  • Produktnamn: Hydraulisk kantpress
  • Färg: Anpassad
  • Spänning: 220V/380V/415V/440V/anpassad
  • Typ: Hydraulisk metallbockningsmaskin
  • Electric Elements: Tyskland Siemens
  • Styrsystem: Estun E21
  • Vikt: 6000 kg
  • Certifiering: ISO 9001:2000
  • Service efter försäljning: Onlinesupport
