Delem Da66t 125 3+1 4+1 6+1 8+1 Cnc Hydraulisk kantpress för böjning av metallplåt

Produktinformation

This Machine is a new CNC bending machine launched by RAYMAX in 2020, and is suitable for manufacturers with high precision and cost performance requirements. The machine is our most popular model by volume anda true workhorse, which is constructed of high quality parts and offers serious reliability. Y1 & Y2 Synchronization technology ensure high approach, bend and return speeds. It`s bending length capability and pressure range can be customized to meet various producing requirements.

Vetenskaplig design

1, Synkron rörelse av Y1- och Y2-axlarna vardera styrd av oberoende cylinder

2, Möjlighet att lägga till alternativ och uppgraderingar på konfigurationen, i ett senare skede

Miljövänlig

Lågt ljud under väntan och snabbt ner (mindre än 25 decibel), tryckning och retur, eftersom trycket i hydraulsystemet är den slutna kretsstyrningen av servohuvudmotorn. Energiförbrukning lägre än vanlig maskin med 60% genom att använda servomotor.

Stabil och hållbar prestanda hos maskinkroppen

1， Maskinramen integrerad svetsning.

2, Maskinramen som bildas av det tredimensionella CNC-bearbetningscentret i en process, vilket säkerställer parallelliteten och vertikaliteten för varje monteringsyta.

3, Inre spänningslaminering genom härdning.

4，Skärblästring för att ta bort rost och rostskyddsbehandling.

1. Styrsystem: DA52s (tillval Cybelec CT8 från Schweiz)

Snabb programmering på en sida

• Snabbnavigering

•7” VGA färg TFT

•Upp till 4 axlar (Y1, Y2 och 2 hjälpaxlar)

•Crowning kontroll

•Verktygs-/material-/produktbibliotek

•USB, perifert gränssnitt

•The basic machine control functions are Y1 Y2 X R -axis.

•Avancerade Y-axelstyrningsalgoritmer för såväl sluten som öppen slinga

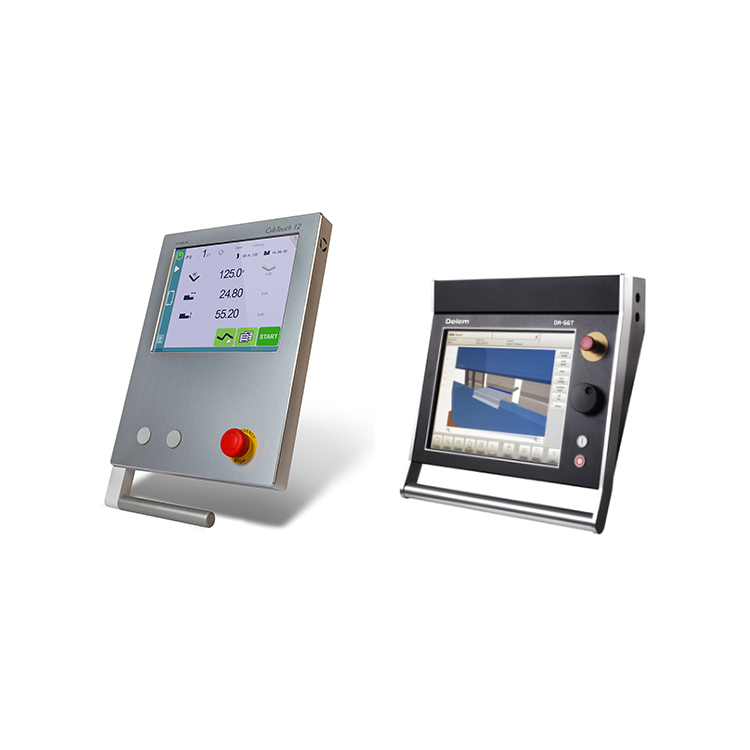

Valfritt styrsystem:

(DA66T DA69T / Cybelec CT8 CT12 från Schweiz)

Valfri axel (3 1/4 1/6 1/8 1)

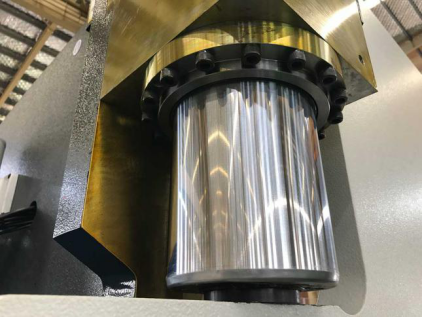

2. Cylinder
Som ett kinesiskt premiummärke har det en livslängd på mer än 10 år

3. Proportionell ventil
Proportionell ventil reglerar Y1 Y2 aixs rörelser exakt

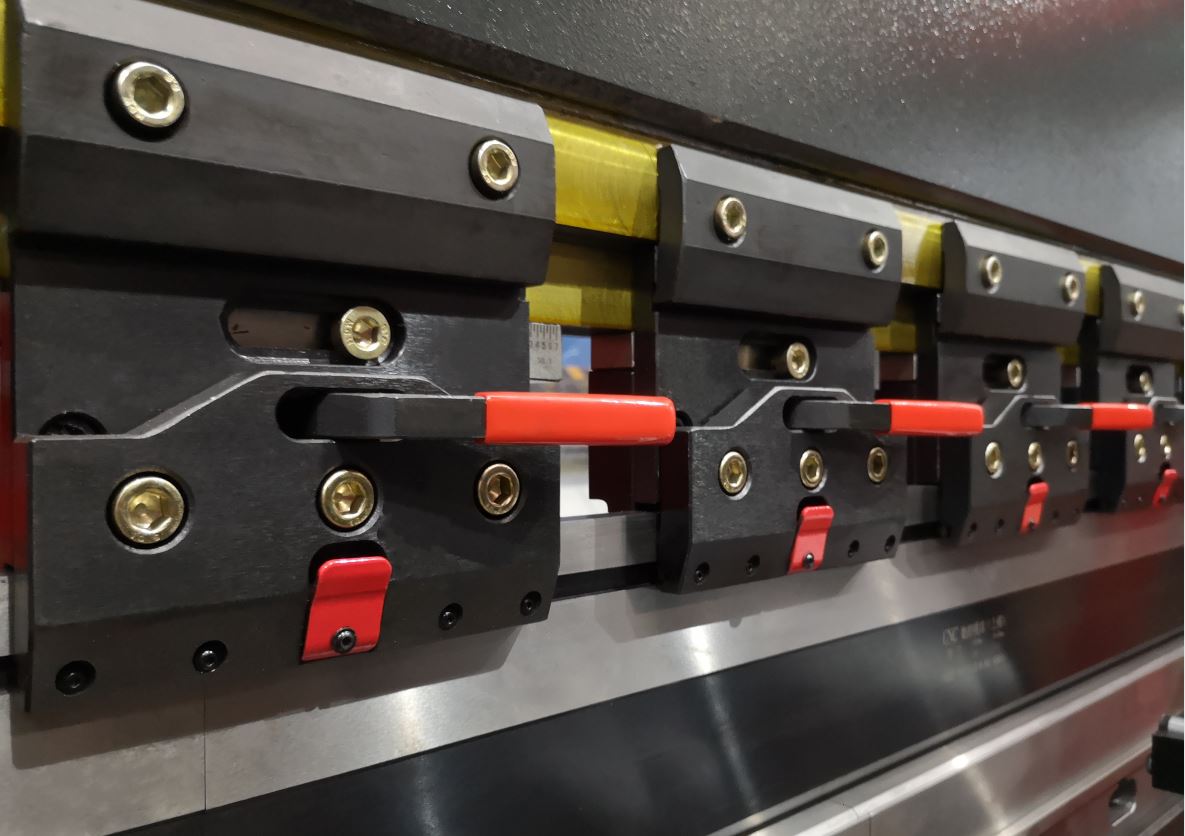

4. Snabbklipp
Snabba verktygsbyten tack vare vertikal uppställning, för att minska dina inställningstider

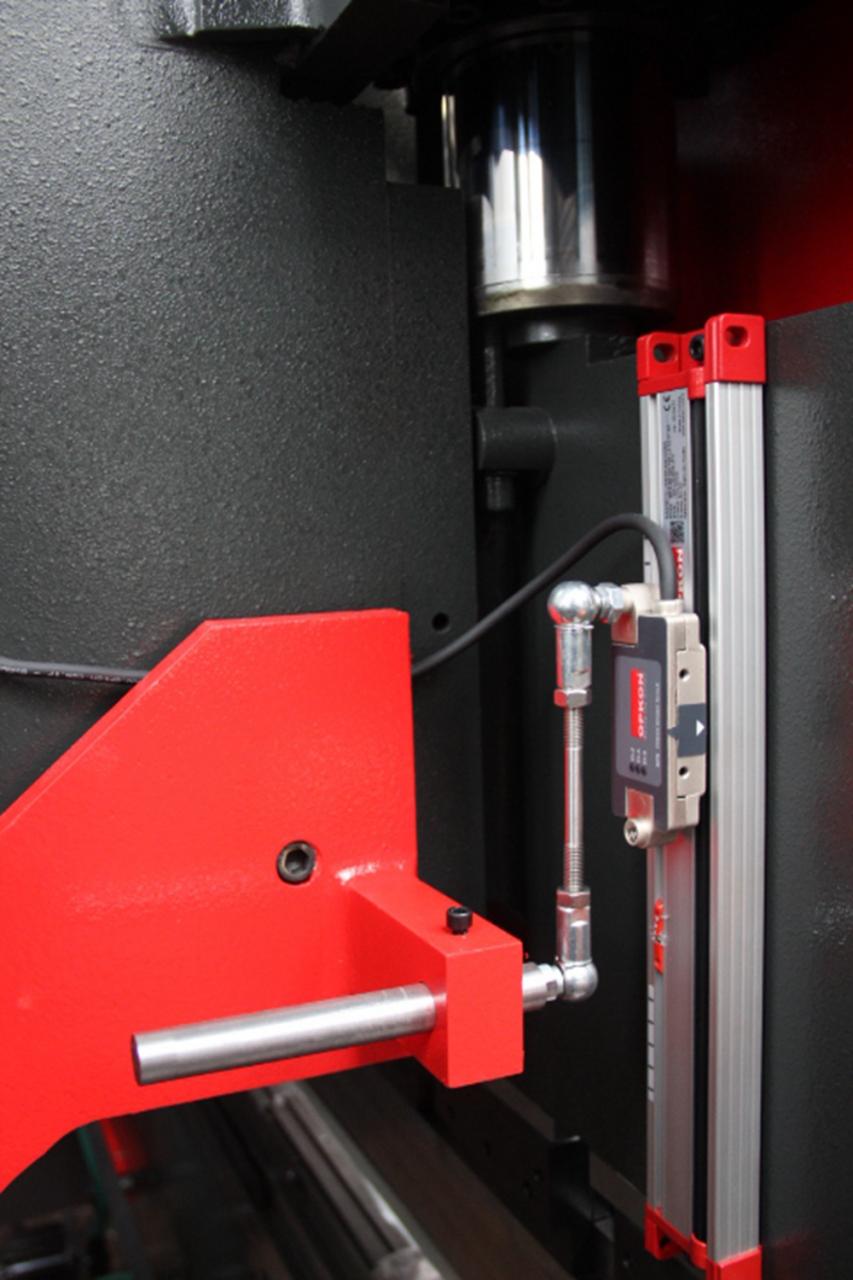

5. Gallerlinjal ger exakt positionering
Optic linear guide system is fixed to the machine bed by separated arm. By this solution, all yaw values are able to record to adjust your bindings sensitivities & repeatability.

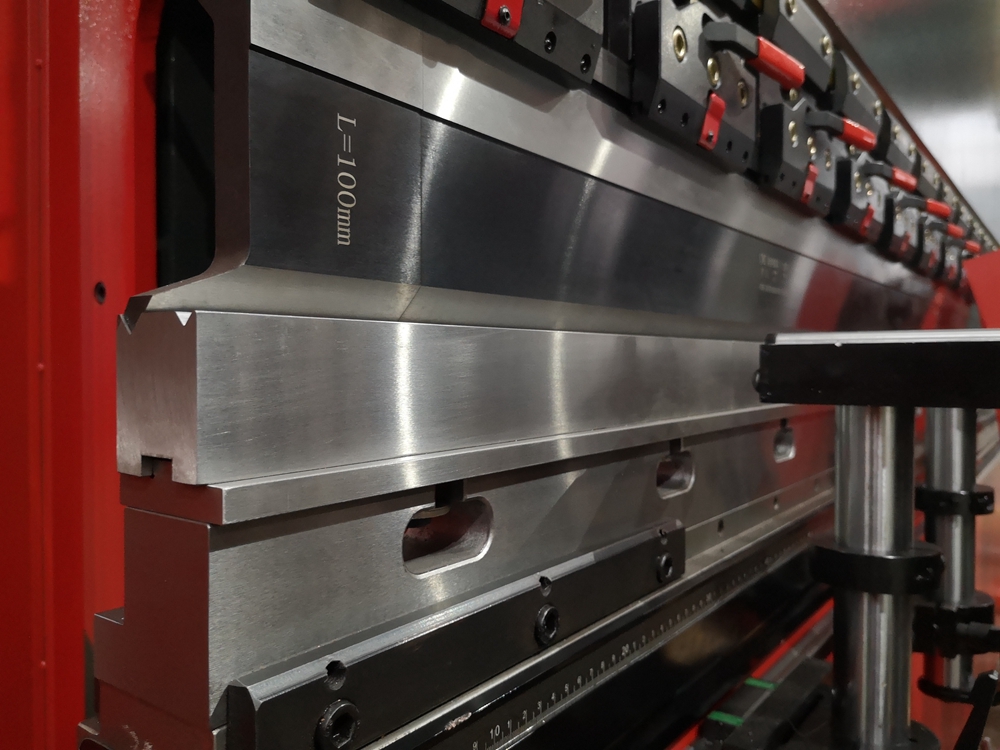

6. CNC-form （Golin）
CNC koncentrisk form，Multifunktion, lätt att byta sida

7. Automatiskt kröningssystem
Utjämnad kompensation, perfekt böjvinkelKontroll av CNC-styrsystem DA52s

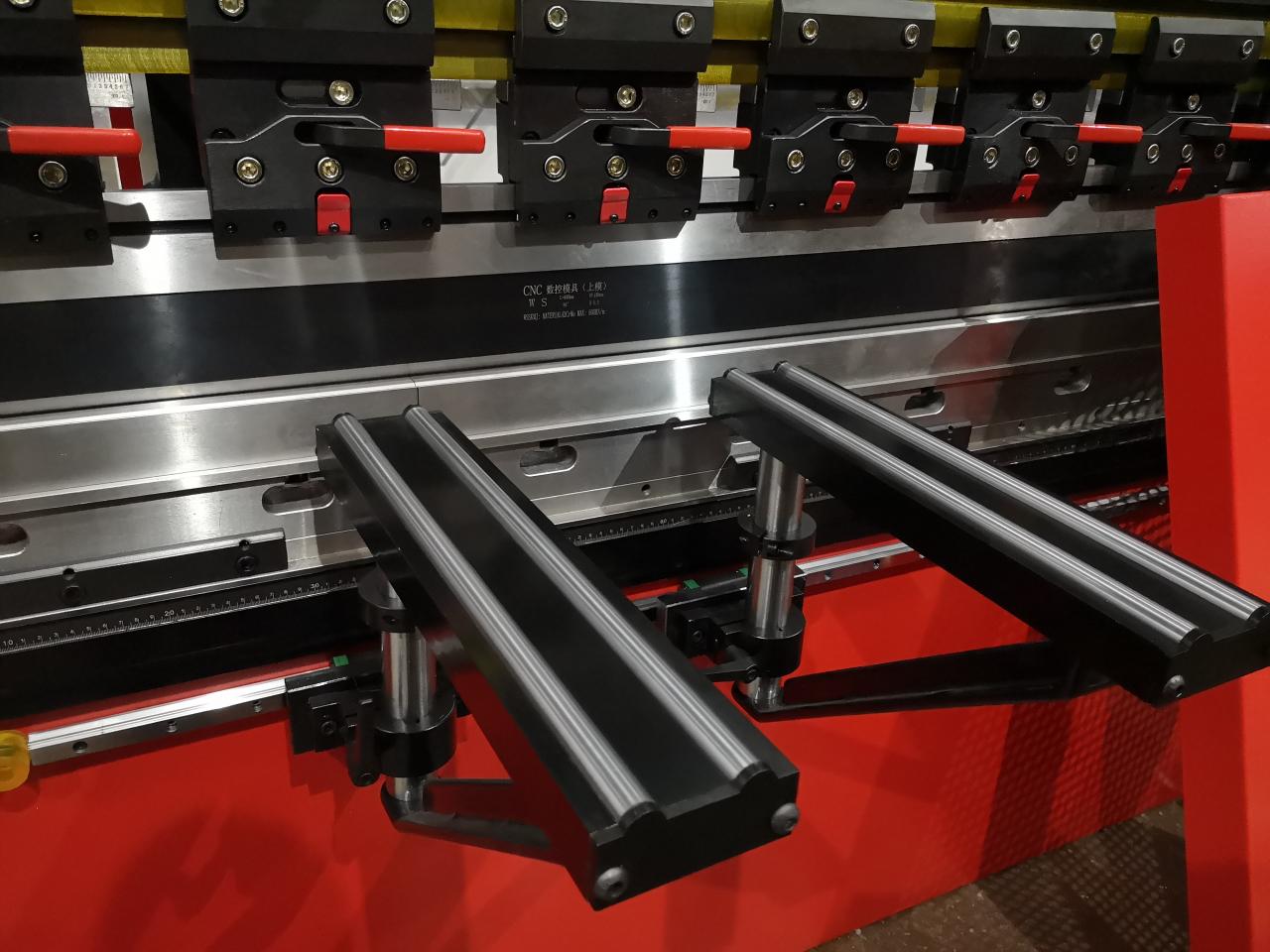

8. Stödarm
De ergonomiska stödfästena och led-arbetsområdets belysning tjänar till att maximera din användning

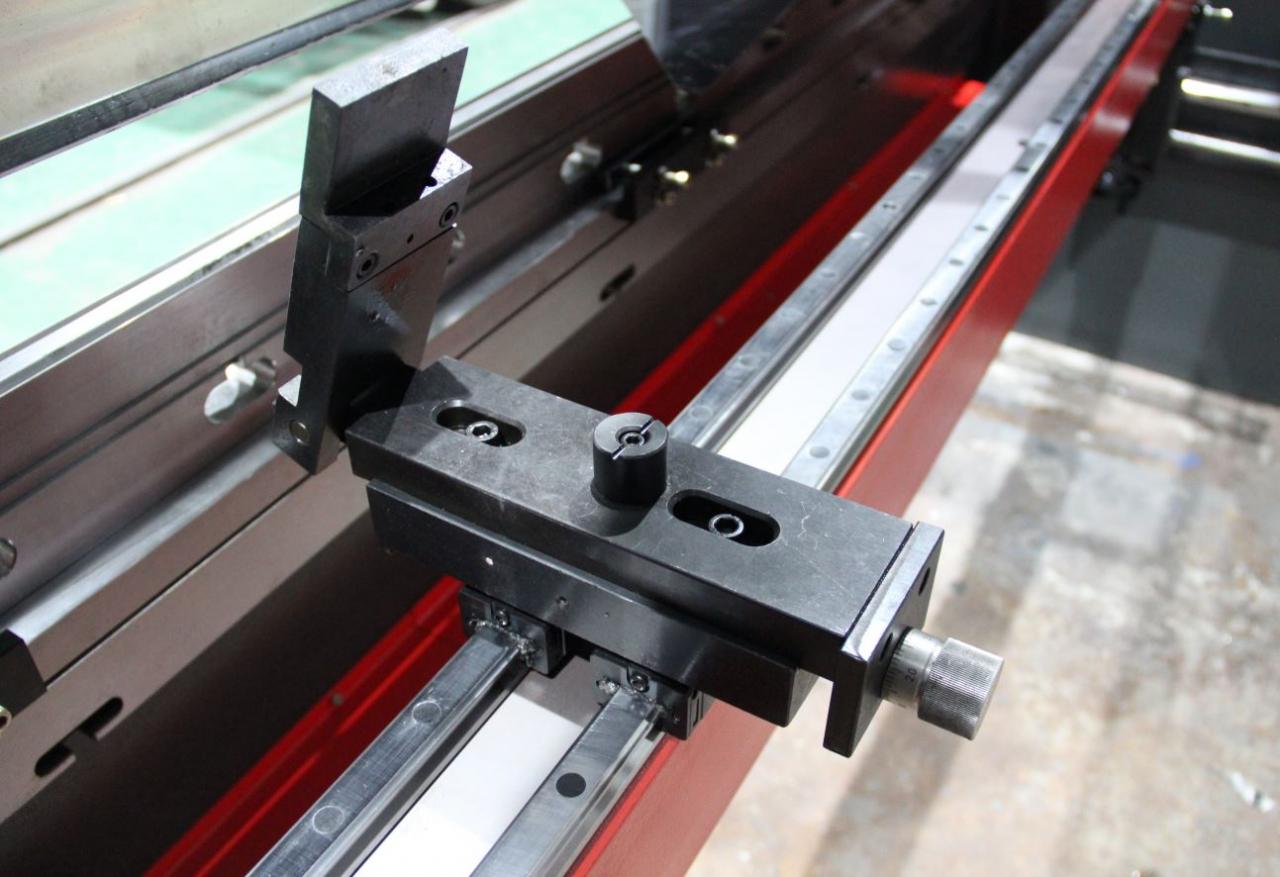

9. Dubbla linjära styrningar och integrerad stödbalk
För att förbättra fingerrörelsens noggrannhet

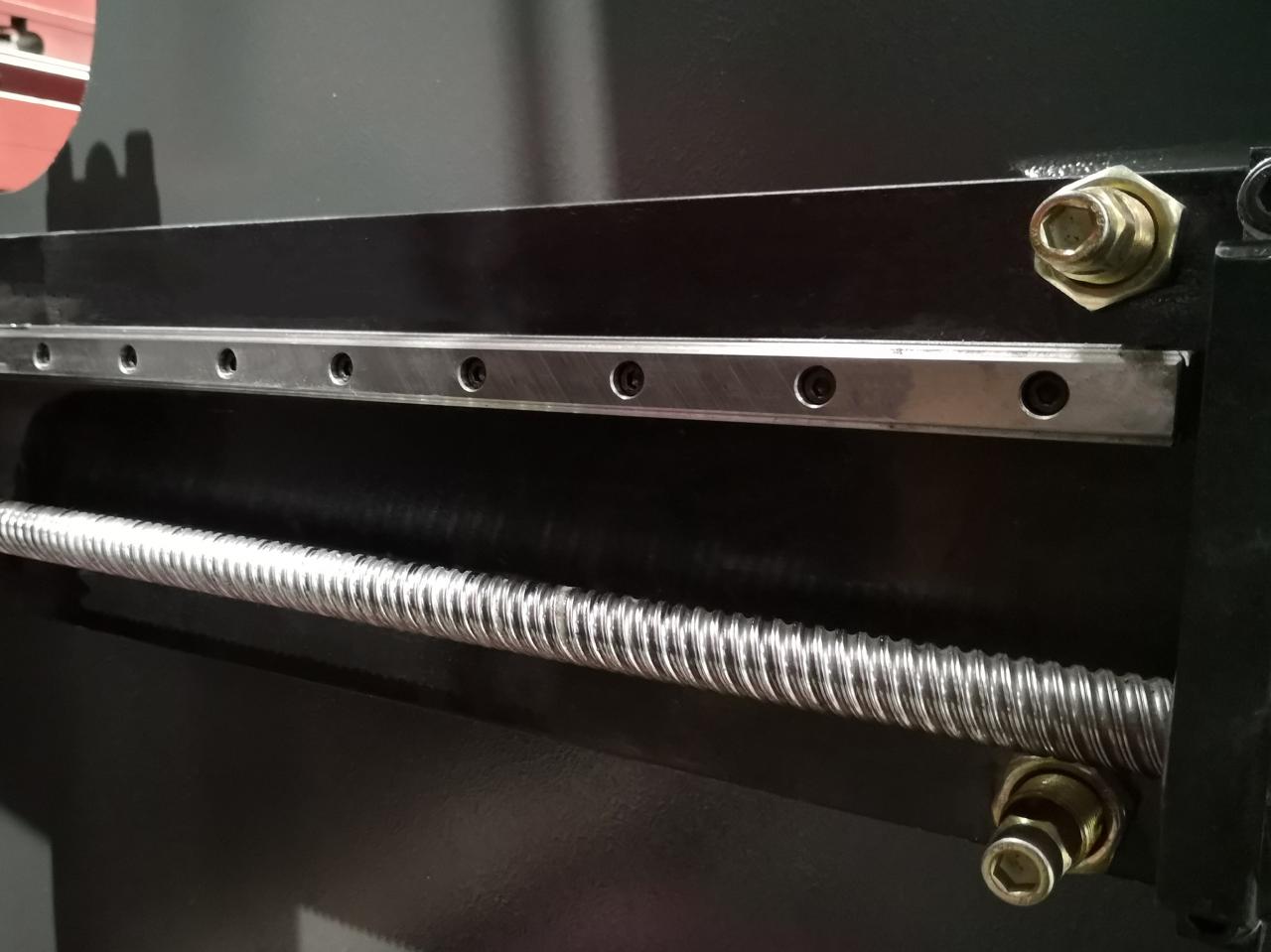

10. Kulskruv och linjär styrning
Dynamiska ryggmätare och höghastighetsaxeln tack vare kulskruven och linjär styrning för att förbättra ryggmätarens rörelsenoggrannhet

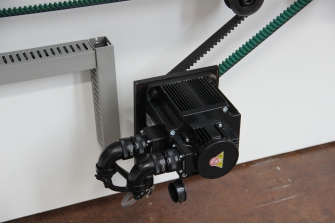

11. Servomotor
Servodrift X och Y aixs positionering för att öka hastigheten och noggrannheten.

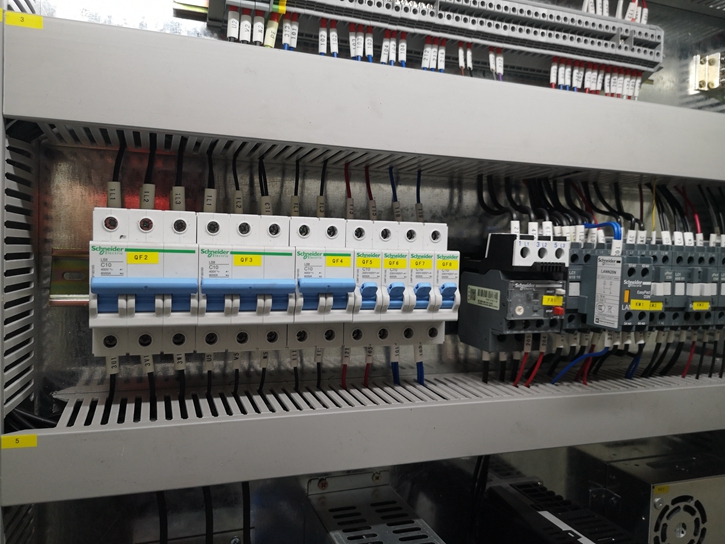

12. Huvudsakliga elektriska komponenter
Urval av internationella varumärken, stabil och långvarig prestanda.

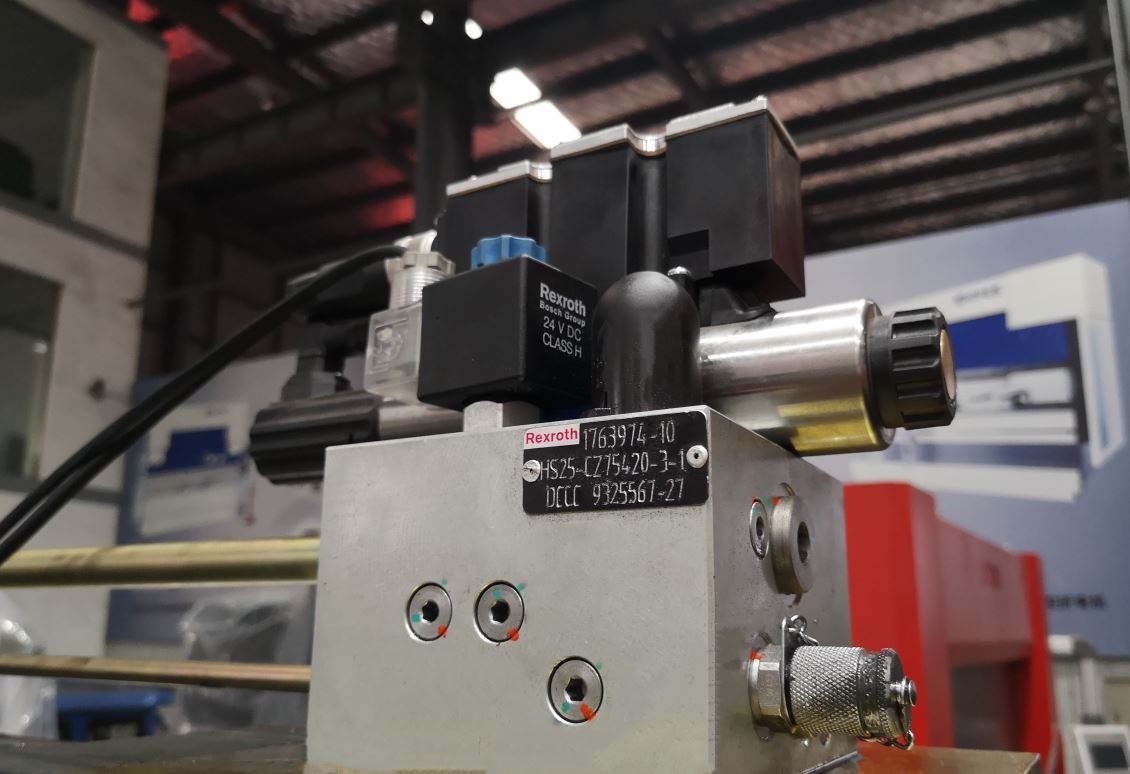

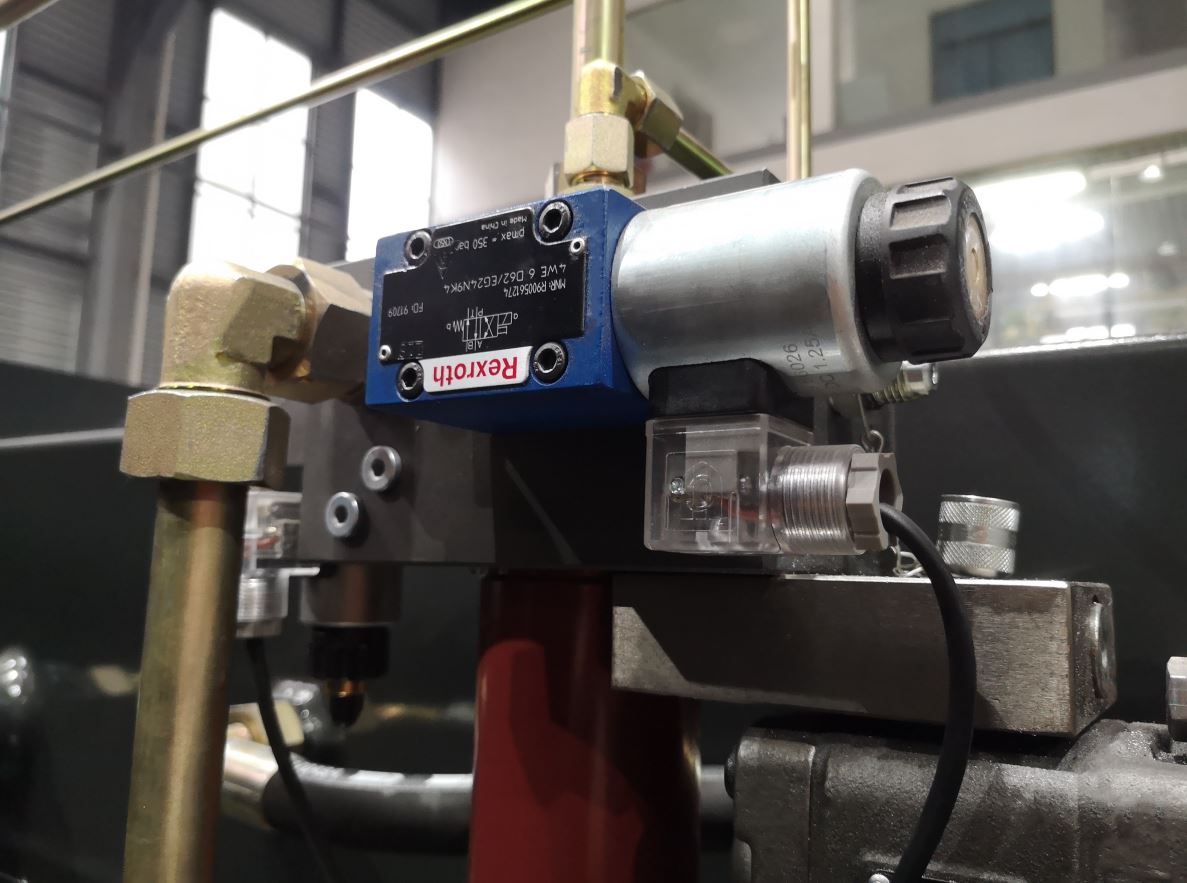

13. Hydraulventil
Urval av internationella varumärken, stabil och långvarig prestanda.

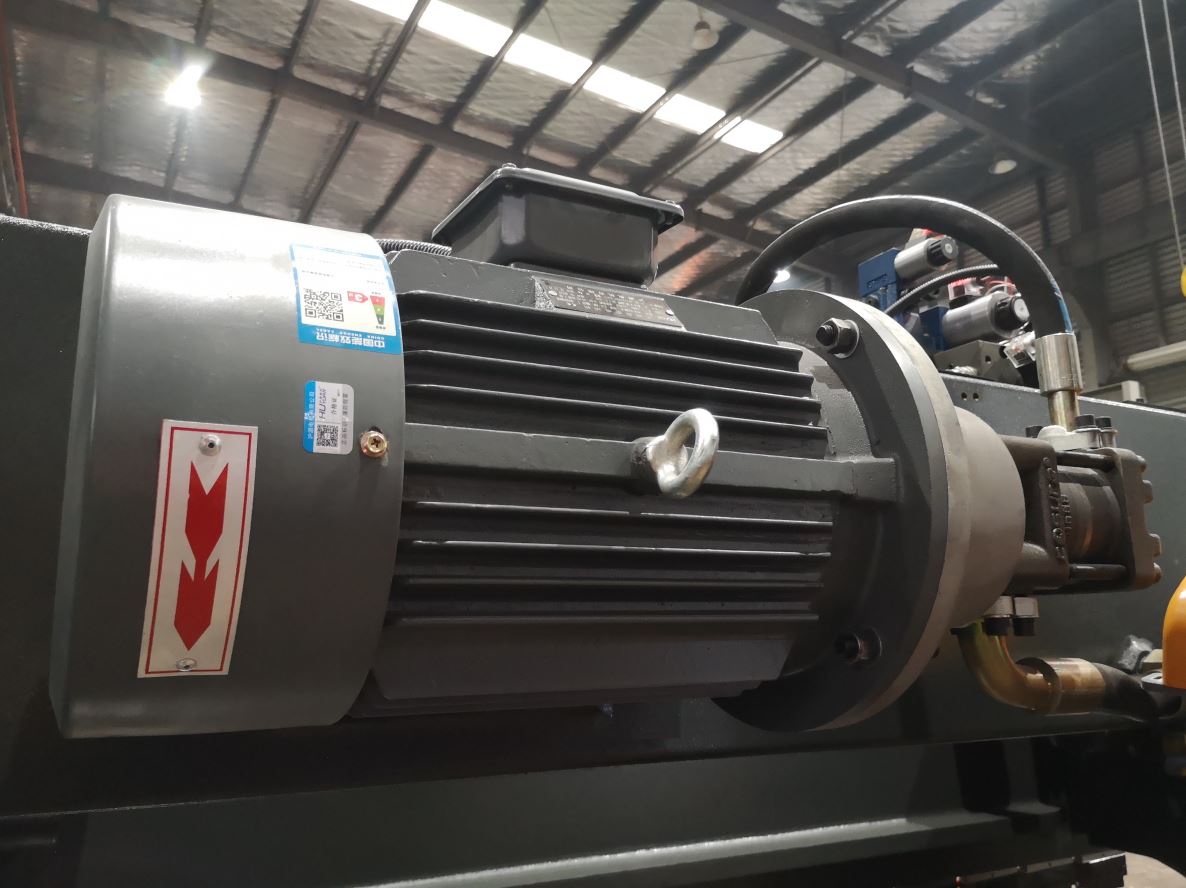

14. Huvudmotor (Siemens från tyska) Oljepump (Sunny från Amerika)
Urval av internationella varumärken, stabil och långvarig prestanda.

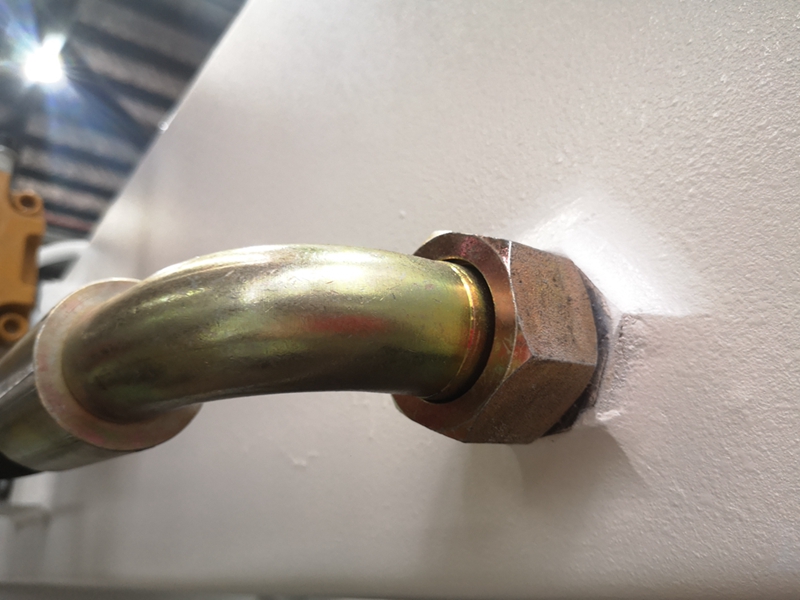

15. Tubing Joint (EMB från tyska)
För att undvika läckage av olja, lätt att reparera

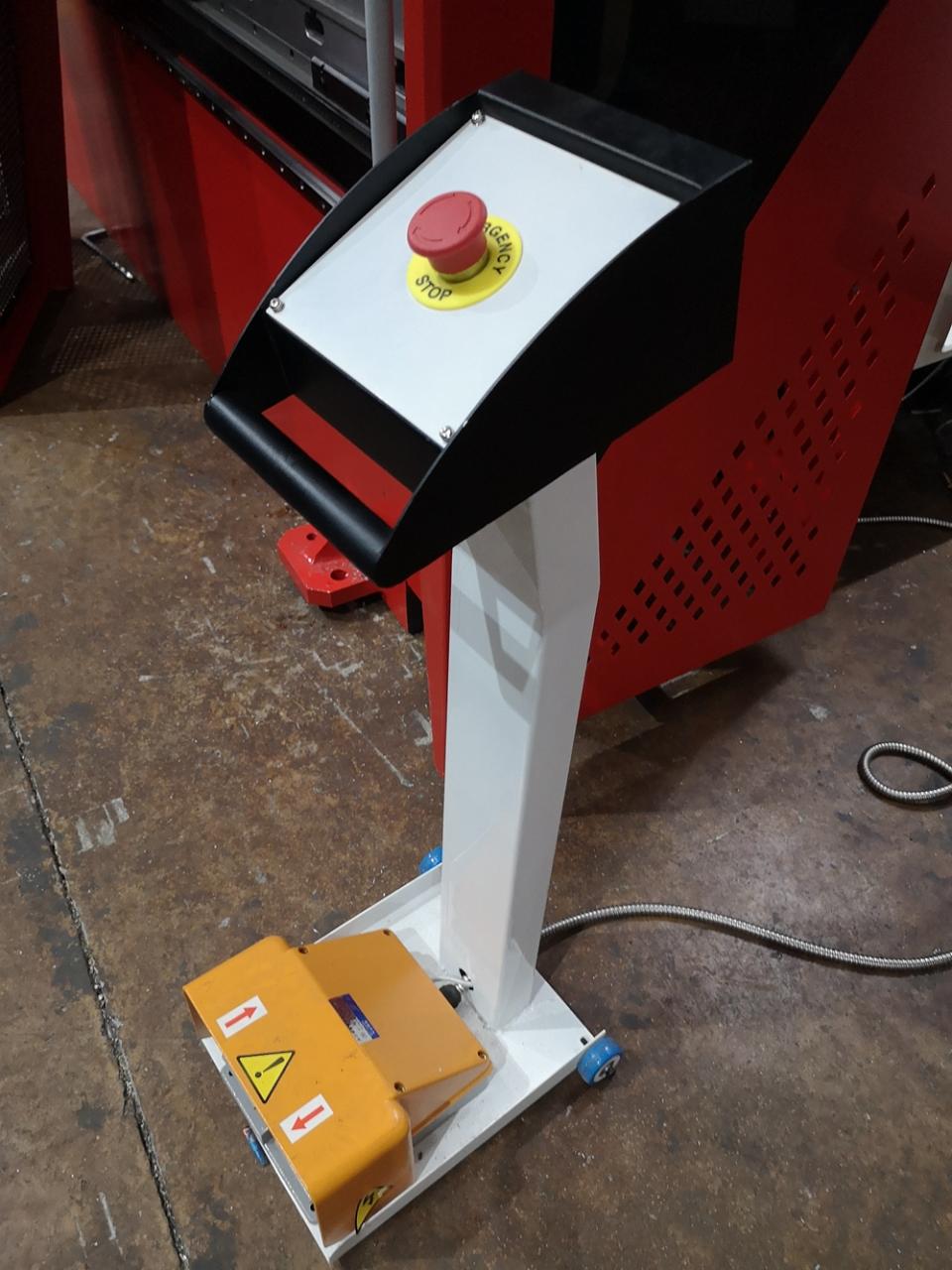

16. Fotkontakt elektriska komponenter (Schneider från Frankrike)

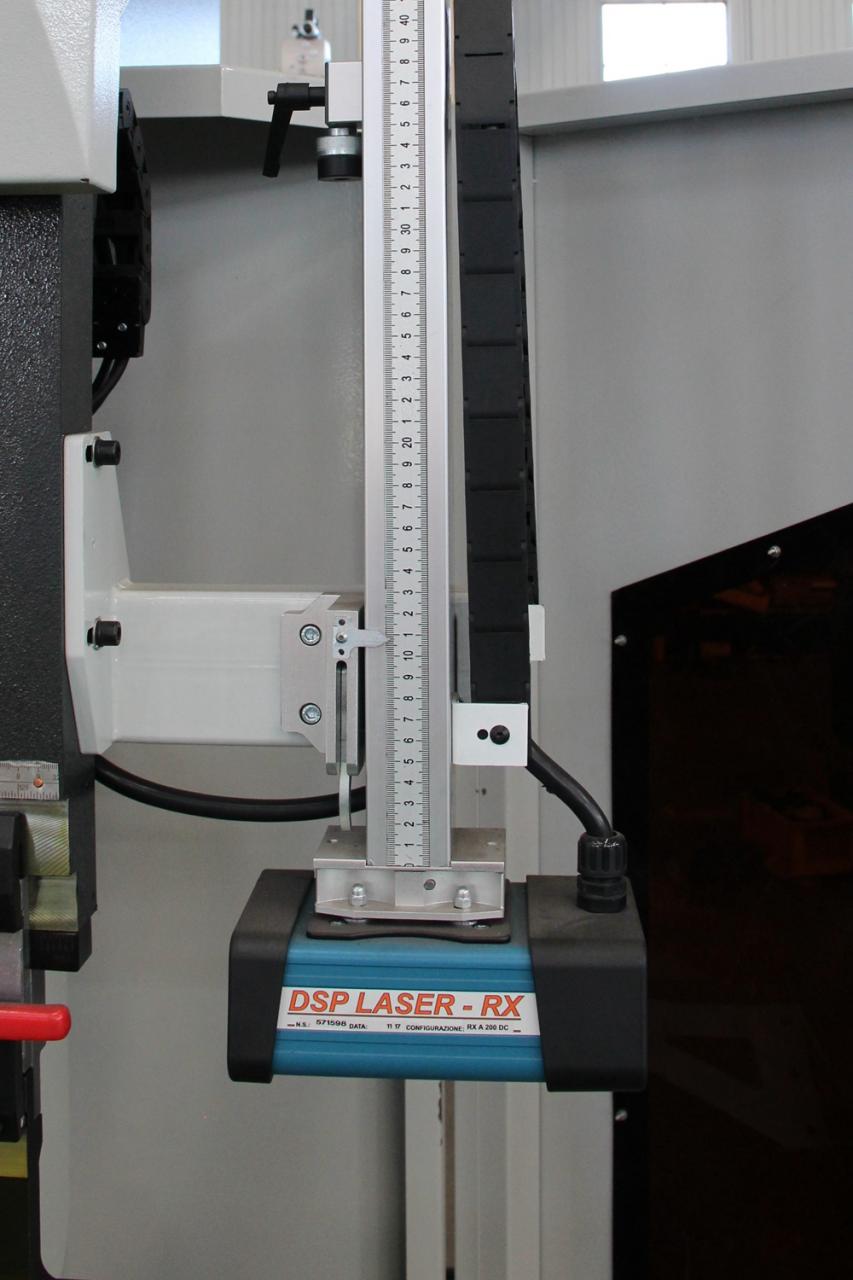

17. DSP Laser Safe (Valfritt)
Bladet stannar när ett hinder detekteras av laser.

Tekniska parametrar

Modell	Polavstånd (mm)	Halsdjup (mm)	Reglagets slaglängd (mm)	Max höjd (mm)	Effekt (kw)	Vikt (kg)	Mått (mm)
40T/2200	1850	230	80	320	4	2750	2200x1200x1900
40T/2500	1850	230	80	320	4	3000	2500x1200x1900
63T/2500	1900	250	100	320	5.5	4000	2500x1300x2210
63T/3200	2560	250	100	320	5.5	4800	3200x1300x2210
80T/2500	1990	300	100	320	7.5	5000	2500x1400x2300
80T/3200	2560	320	100	350	7.5	6000	3200x1500x2300
80T/4000	3200	320	100	350	7.5	7000	4000x1500x2400
100T/2500	1990	320	120	350	7.5	6000	2500x1600x2400
100T/3200	2600	320	120	400	7.5	6800	3200x1600x2600
100T/4000	3200	320	120	400	7.5	8000	4000x1600x2600
125T/3200	2600	320	120	400	7.5	7000	3200x1600x2600
125T/4000	3200	320	120	400	7.5	8500	4000x1600x2600
160T/3200	2580	320	120	460	11	10000	3200x1700x2700
160T/4000	2900	320	160	460	11	11000	4000x1700x2800
160T/5000	3900	320	160	460	11	13500	5000x1900x3100
160T/6000	4900	320	160	460	11	18500	6300x1900x3200
200T/3200	2480	320	200	460	11	11000	3200x1950x2800
200T/4000	2900	320	200	460	11	12500	4000x1950x2800
200T/5000	3900	320	200	460	11	14000	5000x1950x3000
200T/6000	4900	320	200	460	11	20000	6000x1950x3300
250T/3200	2450	400	250	590	18.5	18500	3250x2000x3200
250T/4000	2900	400	250	590	18.5	20000	4000x2000x3400
250T/5000	3900	400	250	590	18.5	23000	5000x2000x3400
250T/6000	4900	400	250	590	18.5	27000	6000x2000x3400
300T/3200	2450	400	250	590	22	20500	3200x2000x3450
300T/4000	2900	400	250	590	22	22000	4000x2000x3450
300T/5000	3900	400	250	590	22	25000	5000x2000x3450
300T/6000	4900	400	250	590	22	28000	6000x2000x3450
400T/3200	2400	400	250	590	30	22500	3200x2180x3400
400T/4000	2900	400	250	590	30	25000	4000x2180x3400
400T/5000	3900	400	250	590	30	29000	5000x2180x3500
400T/6000	4900	400	250	590	30	34000	6000x2180x3800
500T/5000	3900	400	250	590	45	42000	5050x3500x3700
500T/6000	4900	400	320	590	45	54000	6050x3500x3700
600T/4000	2900	400	320	590	55	44000	4050x4500x3700
600T/6000	4900	400	320	590	55	60000	6050x4500x3700

Detaljer

• Skjutslag (mm): 120 mm
• Automatisk nivå: Helautomatisk
• Halsdjup (mm): 320 mm
• Maskintyp: Synkroniserad
• Arbetsbords längd (mm): 3200 mm
• Arbetsbordets bredd (mm): 150 mm
• Mått: 3200x1600x2600mm
• Skick: Ny
• Material/metallbearbetad: Mässing/koppar, rostfritt stål, ALLOY, kolstål, aluminium
• Automation: Automatisk
• Extra tjänster: Slutformning
• År: 2020
• Vikt (KG): 7000
• Motoreffekt (kw): 7,5 kw
• Viktiga försäljningsargument: Multifunktionell
• Garanti: 2 år
• Applicable Industries: Building Material Shops, Machinery Repair Shops, Manufacturing Plant, Food & Beverage Factory, Printing Shops, Construction works , Energy & Mining, Food & Beverage Shops
• Showroom Plats: Ingen
• Marknadsföringstyp: Ny produkt 2020
• Maskintestrapport: Tillhandahålls
• Videoutgående inspektion: tillhandahålls
• Garanti för kärnkomponenter: 1 år
• Kärnkomponenter: Lager, Motor, Tryckkärl, Motor, Övrigt
• Modell: WE67K Series-125T/3200
• Råmaterial: Plåt/plåtrullning
• Styrsystem: Delem DA66T
• Control Axes: Y1 Y2 X W-axis Crowning
• Elektriska komponenter: Schneider från Frankrike
• Huvudmotor: Siemens från Tyskland
• Ledtid: 15 dagar
• Användning: Böjning av metallplåt
• Certifiering: CE ISO
