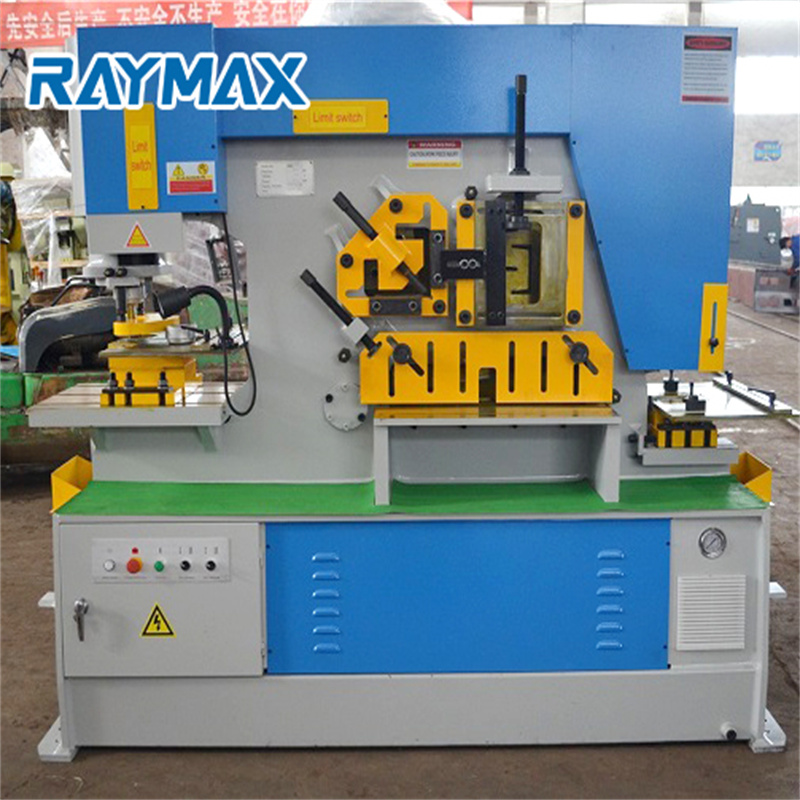

Metall Hydraulisk IronWorker Machine Stans och Klippning Machine

Hydrauliska järnarbetare är designade med flera funktioner för att spara arbete, tid, energi och kostnader. Detta gör att Accurl Ironworkers kan möta de olika behoven inom metalltillverkningsindustrin. Maximal effektivitet och lång livslängd garanteras genom att använda de senaste tillverkningsmetoderna, inklusive kraftfull CAD-design, modern produktionslinje med CNC-utrustning och kontinuerlig kvalitetskontroll.

ARBETSSTATIONER

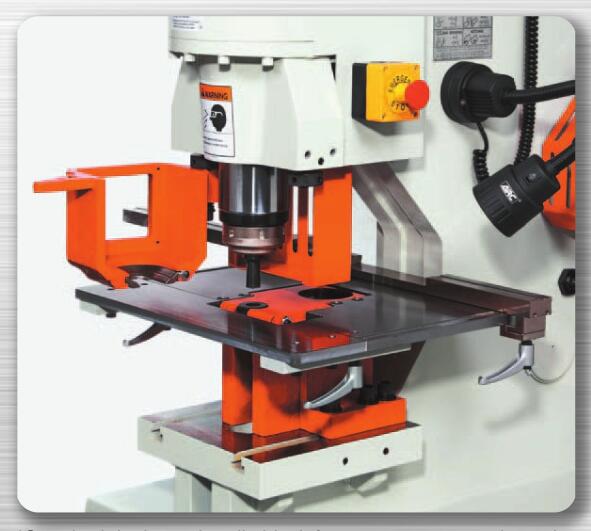

Stansstation

1. Ett komplett utbud av stansar och stansar finns tillgängliga för olika stansbehov.

2. Snabbbyte av låsmuttersystem för snabbt byte av stansverktyg.

3. Genomtänkt designad stripper för synlighet, säkerhet och användarvänlighet.

4. Ett stort 2-delat bord med vågar och mätstopp är standard på alla modeller.

5. Avisolering med utbytbara plattor med olika öppningar för att minimera deformation är standard på alla modeller.

STANSMODEL	IW-60S IW-60SD	IW-80S IW-80SD	IW-100S IW-100SD	IW-125S IW-125SD	IW-165SD
Stanskraft	60 ton	80 ton	100 ton	125 ton	165 ton
Stanskapacitet S	ø22 x 20	ø26 x 22	ø28 x 26	ø33 x 27	ø37 x 32
Stanskapacitet SD	ø50 x 9	ø50 x 12	ø50 x 15	ø50 x 18	ø50 x 24
Halsdjup S	310	310	310	310	--
Halsdjup SD	510	510	510	510	510
Maximal slaglängd	100	100	100	100	100
cykler / min. (20 mm slaglängd)	30	29	28	28	29
Arbetshöjd upp till dö	1010	1050	1044	1069	1050

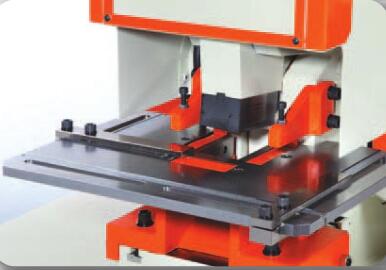

Platt klippstation

1. Speciellt bearbetat övre blad för att ge en ren skjuvning med minimal förvrängning.

2. Nedre bladet har fyra användbara skäreggar.

3. Variabel geringsskärning på vinkelfläns.

4. Lätt justerbar nedtryckning.

5. Stödbord med styrningar för exakt positionering.

PLAT SKIFNINGSMODEL	IW-60S IW-60SD	IW-80S IW-80SD	IW-100S IW-100SD	IW-125S IW-125SD	IW-165SD
Platt stångsax S	350 x 15	460 x 15	610 x 16	125 ton	760 x 20
Flat Bar Shear SD	240 x 20	300 x 20	400 x 20	400 x 25	400 x 30
Bladlängd	360	465	620	620	770
Vinkelflänstrim	100	100	100	100	120
Arbetshöjd	910	926	954	920	920

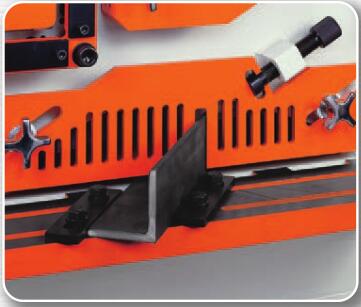

Vinkelklippningsstation

1. Enkel skjuvning utan materialförlust och minimal deformation.

2. 45° geringssnitt är lätt och rent.

3. Stationära knivar med fyra användbara skäreggar.

4. Valbara hörnradier på rörliga blad för optimala resultat vid små eller stora vinklar.

VINKELSKIFTMODEL	60S IW-60SD	80S IW-80SD	100S IW-100SD	125S IW-125SD	IW-165SD
Vid 90° klippning	130 x 130 x 12	150 x 150 x 12	150 x 150 x 15	150 x 150 x 15	150 x 150 x 20
Vid 45° geringsklippning	65 x 65 x 8	75 x 75 x 9	75 x 75 x 9	75 x 75 x 9	75 x 75 x 9
Arbetshöjd	1115	1165	1216	1185	1185

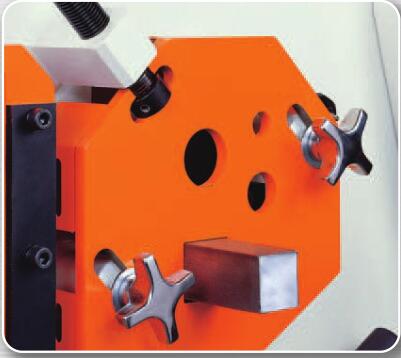

Barklippningsstation

1. En nedtryckning för olika storlekar av fyrkantsklippning och rundstångsklippning.

2. Tillvalsverktyg för kanal och sektionsstång finns tillgängligt för de flesta modeller. (Se specifikationstabell för detaljer)

BAR SHEARING MODELL	60S IW-60SD	80S IW-80SD	100S IW-100SD	125S IW-125SD	165SD
Rund stångsax	ø40	ø45	ø45	ø50	ø60
Fyrkantig stångsax	38 x 38	300 x 20	400 x 20	50 x 50	60 x 60
Kanalskjuvning (H x B)	125 x 65*	150 x 75*	150 x 75*	150 x 75*	200 x 90*
IBeam Shear (H x B)	100	150 x 75*	150 x 75*	150 x 75*	200 x 100*
Arbetshöjd	1220	1270	1332	1310	1370

Notching Station

1. Idealisk för hackning av plana stänger och vinklar.

2. Elektriskt låst säkerhetsskydd för maximal säkerhet och synlighet.

3. Mätbord medföljer med stopp för exakt positionering.

SKÄRVMODEL	60S IW-60SD	80S IW-80SD	100S IW-100SD	125S IW-125SD	165SD
Rektangulär skåra (B x D x T)	50,8 x 90 x 9	50,8 x 90 x 12	63,5 x 90 x 12	63,5 x 90 x 13	63,5 x 90 x 16
Vee-Notcher (Sida x Sida x T)	90 x 90 x 10*	90 x 90 x 12*	105 x 105 x 12*	105 x 105 x 13*	105 x 105 x 16*
Arbetshöjd	910	926	954	920	920

Detaljer

• CNC eller inte: CNC
• Skick: Ny
• Nominell kraft (kN): 125
• Strömkälla: Hydraulisk
• Ursprungsort: Anhui, Kina
• Spänning: 380V50HZ
• Motoreffekt (kW): 7,5 hk
• Vikt (T): 4,2
• Viktiga försäljningsargument: Konkurrenskraftigt pris
• Garanti: 1 år
• Showroom Plats: Australien, Kanada, Storbritannien
• Tillämpliga industrier: Hotell, byggmaterialaffärer, tillverkningsanläggningar, maskinverkstäder, gårdar, hembruk, byggnadsarbeten, energi och gruvdrift
• Maskintyp: Hydraulisk press
• Nyckelord: Metallstansmaskin
• Produktnamn: Hydraulisk stansnings- och klippmaskin för plåtarbetare
• Halsdjup: 500MM
• Färg: Blå Vit Grå
• Stämpelkraft: 125ton
• Syfte: Spara kostnader och energi
• Service efter försäljning: Onlinesupport, teknisk videosupport
• Efter garantiservice: Teknisk videosupport, fältunderhåll och reparationsservice, Reservdelar
• Lokal serviceplats: Mexiko, Australien, USA, Marocko, Ryssland, Kanada
• Certifiering: CE ISO
