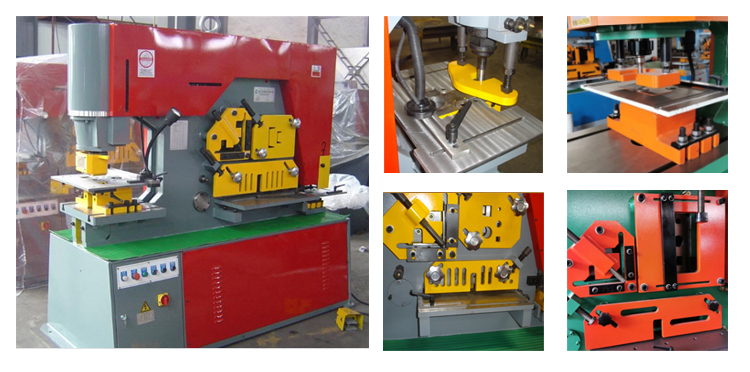

Q35y Hydraulisk Ironworker kombinerad borrmaskin stans- och klippmaskin

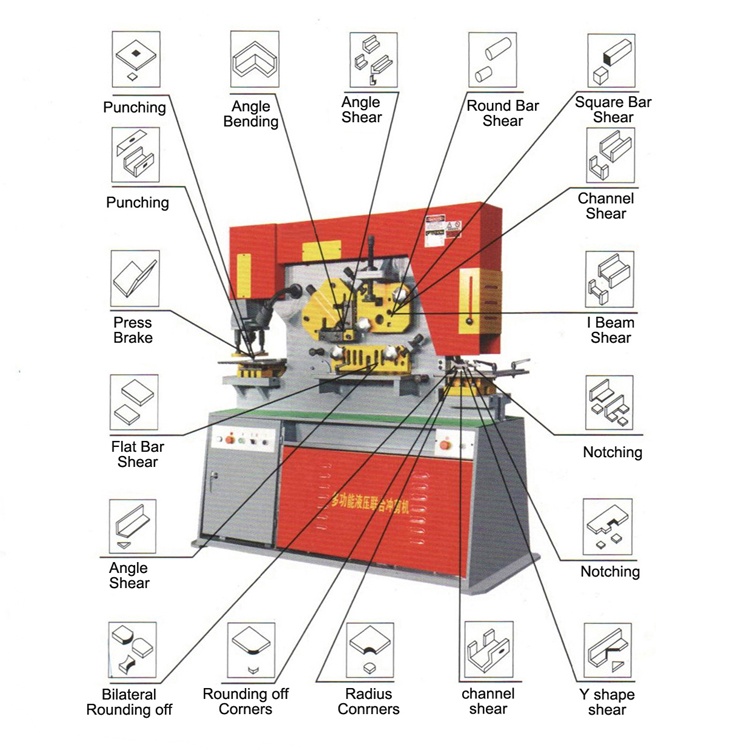

Hydraulisk drivning, är för närvarande co-stansmaskinen de senaste produkterna, kan plåt, fyrkantstål, rundstål, vinkelstål, kanalstål, l-balk för skärning, stansning och matningsanordning med skjuvblock.

Funktioner

1. Dubbelcylindrig hydraulisk stans- och klippmaskin

2. Stort stansbord med multifunktionsstöd

3. Bakre notching station, låg effekt inching och justerbart slag vid stansstation

4. Stansning Fullständigt utbud av universella stansar och stansar finns tillgängliga.

5. Klippning Rund och fyrkantig stångsax har flera hål för en mängd olika storlekar.

6. Notching Unik design möjliggör kapning av vinkel och platt stång. Elektriskt förreglingsskydd och tre mätstopp för exakt positionering.

Ansökan

Den multifunktionella kombinerade hydrauliska stansnings- och klippmaskinen är lämplig för bearbetningsanläggningar för stålstång, tunnlar, broar och andra projekt för motorvägar och höghastighetsjärnvägsprojekt. Den är lämplig för bearbetning av stålplåtar, vinkeljärn, kanalstål, I-balkar, rundstål och fyrkantsstål. Denna maskin har flera funktioner, hög effektivitet, arbetsbesparing och utrustningsinvestering. Det är ett oumbärligt verktyg för stålbearbetning.

Huvud funktioner

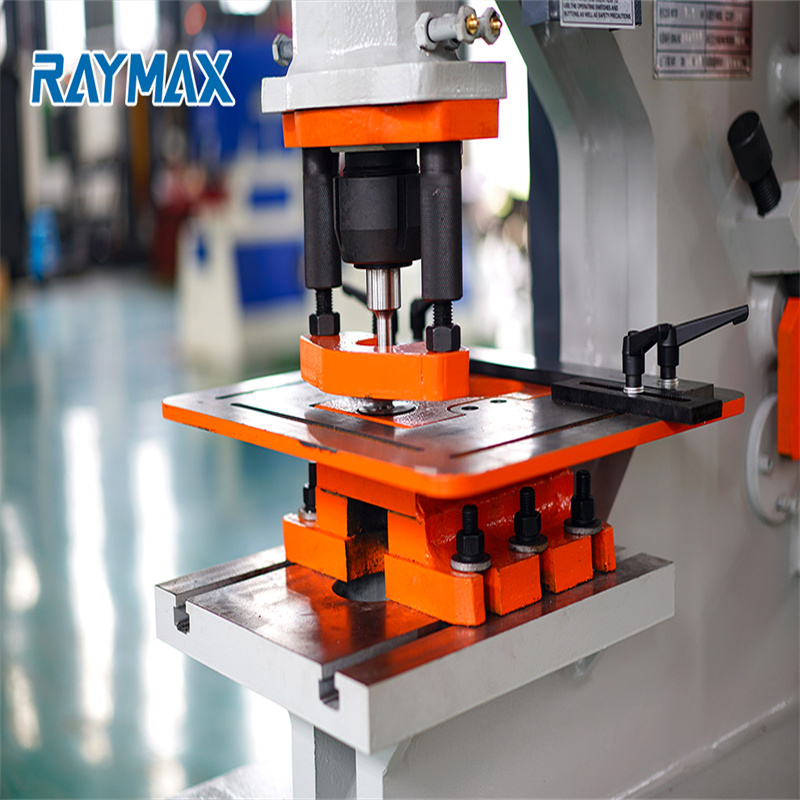

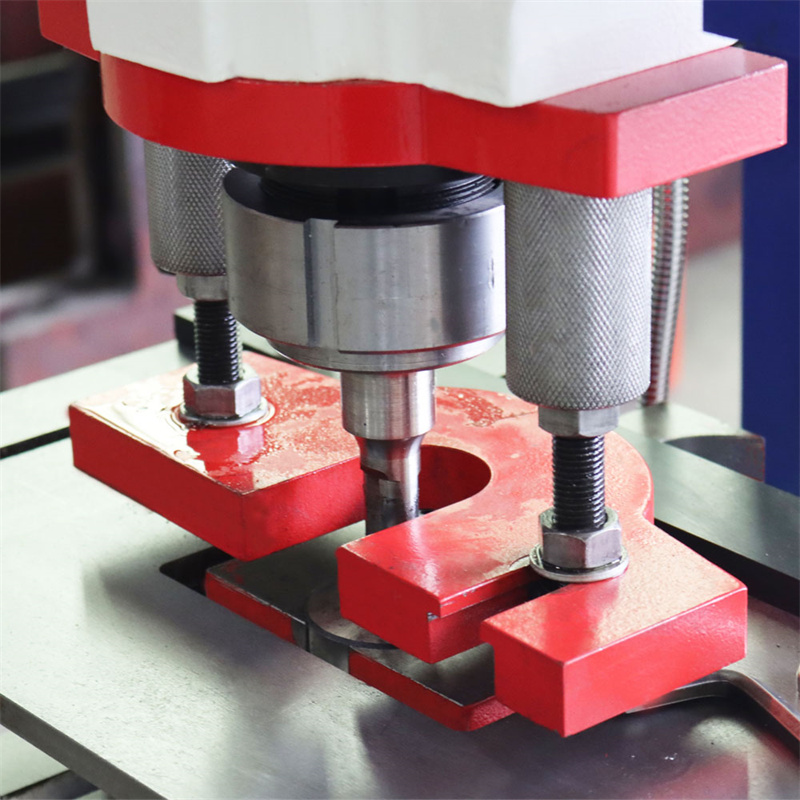

Stansning:

Helt utbud av universella stansar och stansar finns tillgängliga.unik stil möjliggör stansning av järn med stor vinkel och stansning med stora kanaler. Stort visningsfönster på stripper svängbar design för enkel användning. Stort mätbord i två delar med linjaler och stopp som standardbeslag.Snabbbeslag. byt kopplingsmutter och hylsa för snabbt byte av byte.

Klippning:

Rund och fyrkantig stångsax har flera hål för en mängd olika storlekar. Justerbar hållanordning för rund/fyrkantig stång, kanal/balkskärning. Stort kraftigt skydd för maximal säkerhet. Vinkelsaxen har förmågan att skära vinkeln vid 45° både över- och underben. Detta ger operatören möjligheten att göra ett bildramshörn för perfekta svetsningar. Diamantformat blad för kvalitetssnitt som är minimalt med material som går förlorat och deformeras. Lätt justerbar nedhållningsanordning för noggrann plåtskärning. Stor 15″ fyrkantsarm med inlagd skala. Speciellt anti-förvrängt blad för kvalitetsskärning. Det undre bladet har fyra användbara kanter. Det finns skruv som tillåter gapjustering utan mellanlägg behövs.

Notching:

Unik design möjliggör kapning av vinkel och platt stång. Elektriskt förreglingsskydd och tre mätstopp för exakt positionering. Inskärningssektionen på denna hydrauliska järnarbetare är perfekt för urtagning av metallplåt, vinkeljärn och mycket mer. Notchstationen har också ett överdimensionerat bord med materialstopp. Den här delen av maskinen kan också utrustas med den valfria vee notcher.

Böjning:

Böj även plattan under 500 mm. Alla komponenter i Machine är av högsta kvalitet vad gäller säkerhet, funktion. Q35Y ironworker klipp- och stansmaskin CE-godkänd Q35Y hydraulisk järnarbetare

Produktparametrar

SPECIFIKATIONER FÖR hydraulisk järnarbetare
Modell	Stanstryck (T)	Max. skärtjocklek av stål	En trippstorlek (T*W)(mm)	Halsdjup (mm)	max. motoreffekt (mm)
Q35Y-12	35	12	300*12	115	25
Q35Y-16	55	16	16*250 8*400	300	25
Q35Y-20	75	20	20*330 10*480	355	30
Q35Y-25	110	25	25*330 16*600	400	35
Q35Y-30	140	30	30*335 20*600	600	38

Vi använder det berömda varumärket för hydrauliska järnarbetare kombinerade stans- och klippmaskiner, mjuk skäreffekt, bra kvalitet och hög prestanda.

Nej.	Artikel	Kvantitet	varumärke
1	Motor	1Set	Siemens Kina
2	Ventil	1Set	Yuken Japan
3	Pump	1Set	Atos Italien
4	De viktigaste elektriska delarna	1Set	Siemens Kina
5	Hydrauliskt system	1Set	Rexroth Tyskland
6	Oljetätningar	1Set	NOK Japan
7	Kopplingsplint	1Set	Weidmuller Tyskland
8	Timerrelä	1Set	Omron Japan

FAQ

1. Accepterar ditt företag skräddarsydda erbjudanden, vi har särskilda behov.

RAYMAX är ett företag som fokuserar på forskning och tillverkning av modulära cnc-maskiner. Vi har en mycket rik erfarenhet och stark forsknings- och utvecklingskapacitet för verktygsmaskiner. Vi är mycket villiga att erbjuda dig skräddarsydd högeffektiv utrustning så länge du har vissa behov.

2. Vilket certifikat får maskinen i ditt företag?

Vi har godkänt ISO9001 kvalitetssystemets godkännande och CE-certifiering.

3. Har du en prislista för valfri konfiguration?

Vi har olika konfigurationer och så många olika specifikationer, så vi kan inte erbjuda dig prislista. Kontakta vår försäljningsingenjör om du är intresserad av en viss specifik konfiguration.

4. Accepterar ditt företag CIF-pris?

CIF-priset inkluderar fraktkostnad för cnc-maskin som måste citera enligt den olika destinationsporten och olika under olika månader. Vänligen kontakta oss när du har ett sådant behov. CIF-priset inkluderar även marinpremie som är 2‰ av 1,1*totalt belopp.

5. Om din ingenjör kommer till vårt land för att fixa maskinen och träna lite, hur mycket kommer det att kosta?

Kostnaden innehåller främst kostnaden för flygbiljetter tur och retur, kost och logi samt v isa-avgift. Personalkostnad är
100USD/dag/person, normalt är det ett jobb för två personer. Men det beror på en stor utrustning eller installation och felsökning av hela linjen.

6. Vad är garantin?

Garantin är 12 månader som börjar från den dag då maskinen har anlänt till importörens hamn.

7. Vilka är dina transportsätt?

För de flesta länder kommer vi att transportera vår maskin till sjöss, som för inlandsländer kan vi använda järnvägs- eller motorvägstransporter. Exporterad cnc-maskin packas allt i träfodral som kan fixeras i en 40 HQ.

8. Om maskinen inte omfattas av garantin, hur tar man ut kostnaden för tillbehör?

För maskinen utanför garantin som behöver byta delar, kommer vi att debitera enligt reservdelsofferten. Om du har några frågor, vänligen maila oss för konsultation.

9. Vad skulle jag göra för maskinfelet?

Om maskinfelet fungerar och användarna inte kan lösa det, vänligen maila oss för konsultation. Vår serviceavdelning svarar inom 24 timmar.

10. Hur definierar man maskingarantin? När började du tajma?

Vi identifierar garantin baserat på fabriksnumret. Garantitiden räknas med start efter utrustningens idrifttagning och godkännande. Om du har några frågor, vänligen maila oss för konsultation.

11. Hur lång är garantitiden för verktygsmaskiner?

Vi åtagande att kundmaskiner är ett års garanti. För köp av användaren, registrerad som medlem på denna webbplats, med maskinens fabriksnummer, kan du njuta av en utökad garanti på 3 månader. För detaljer, se medlemstjänsten.

12. Har RAYMAX underhållsmanual och bruksanvisning?

Varje cnc-maskin som lämnar fabriken kommer tillsammans med tillhörande serier eller modell de engelska instruktionerna inklusive underhållsmanual och bruksanvisning. Bifogade dokumentation kan också inkludera cnc-kontrollinstruktioner, delarinstruktioner du köpt (som roterande bord, oljekylare)

Detaljer

• CNC eller inte: Normal
• Skick: Ny
• Nominell kraft (kN): 650
• Strömkälla: Hydraulisk
• År: 2021
• Spänning: 380V/220V Tillval
• Mått (L*B*H): 1860x800x1900mm
• Motoreffekt (kW): 4
• Vikt (T): 3
• Viktiga försäljningsargument: Konkurrenskraftigt pris
• Garanti: 1 år
• Showroom Plats: Rumänien, Egypten, Kenya, Marocko, Ryssland, Thailand, Storbritannien, Sri Lanka
• Tillämpliga branscher: gårdar, tillverkningsanläggning, byggnadsverk, reklamföretag, maskinreparationsverkstäder, byggmaterialaffärer
• Service efter försäljning: Ingenjörer tillgängliga för service av maskiner utomlands
• Namn: Q35Y-16 hydraulisk järnarbetare maskin och sax stål stansning
• Kraft: Hydraulisk drivning
• Användning: Plåtstansning Skärning Böjning
• Typ: Co-stansning
• Bearbetningsmaterial: Stål
• Användning: Fyrkantig I-balk i stål
• Använder FOR: Runda stål ängelstål kanalstål
• Använder IN: Stansning
• Användning på: stans- och matningsanordning
