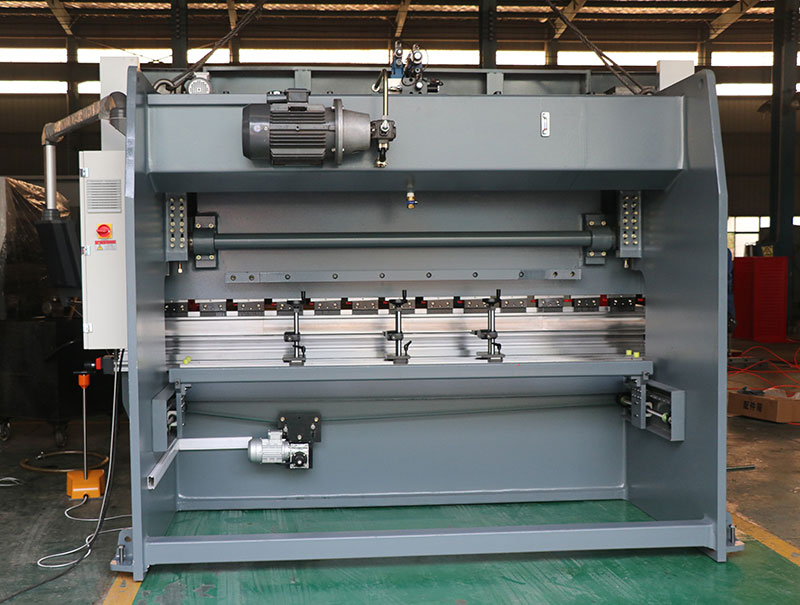

Metallkantpress Wc-63t/3200 Metallplåtsbockningsmaskin Cnc Hydraulisk kantpress

Produktbeskrivning

kantpress metall kantpress WC-63T/3200 metallplåt bockningsmaskin Cnc hydraulisk kantpress

Modell: KCN-6332

2-axlig CNC-kontroll(X, Y,)

X: Backgauge fram och bak; Y: Ramslag

W: Arbetsbordskrona (tillval)

Huvudfunktioner och egenskaper

1. Övergripande svetsad och bearbetad struktur.

2. Hög mekanisk styrka och stark styvhet.

3. Ramslagshydraulik som närmar sig nedåt, stabil och pålitlig.

4. E21 kan styra rörelsen av ramslag och backgauge, vilket uppnår effektiv och mycket exakt positionering.

5. Kilkompensering på övre stansklämning.

6. Förenklad klämning av toppblad med mikrojusteringskilar, för enkel användning och hög precision.

7. 2 skjutbara främre stödarmar monterade på sängens T-slits.

8. Solid ett block med fyra sidor med multi V-matris.

9. Godkänd stabil och pålitlig hydraulik.

10. Stoppa fingrar med milscale för plåtbockningsmaskin.

Tekniska parametrar

Nej.	Artikel	Parameter	Enhet
1	Nominellt tryck	630	KN
2	Bordslängd	3200	mm
3	Max.Slider slag	120	mm
4	Max.Stänghöjd	350	mm
5	Mellan kolumner	2600	mm
6	Halsdjup	250	mm
7	Huvudmotoreffekt	5.5	KW
8	Nedfart	120	mm/s
9	Tryck på Speed	10	mm/s
10	Returhastighet	90	mm/s
11	Styraxel	X Y	/
12	X-axelslag	500	mm
16	Backgauge stoppare	2	/
17	Övergripande dimension	L 3500	mm
		W 1500	mm
		H 2300	mm
18	Maskinens vikt	5000	KG

Detaljerade bilder

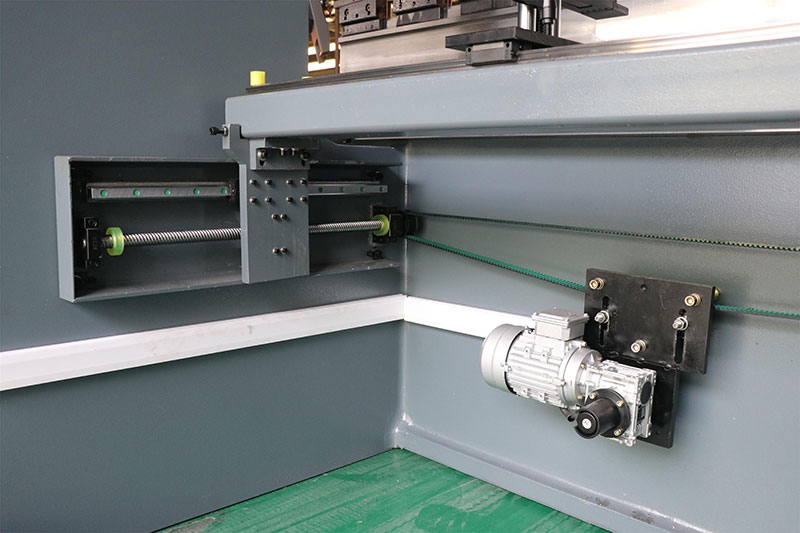

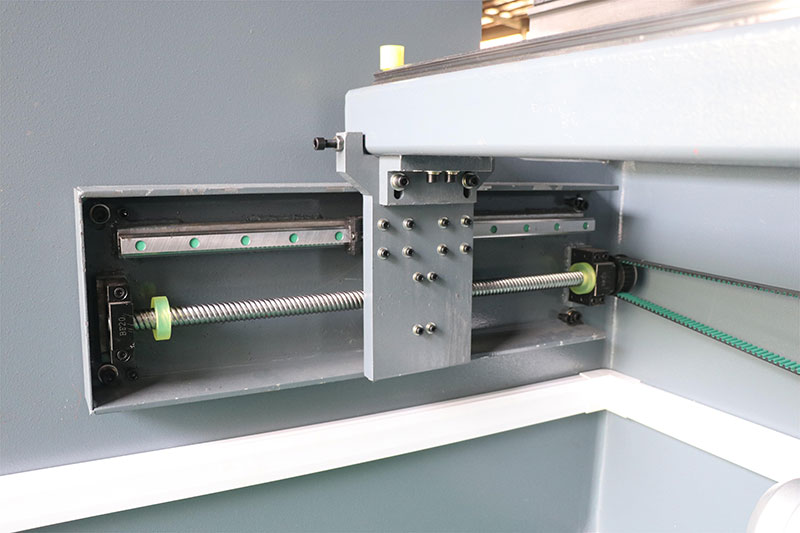

Backgauge med kulskruv och linerguide

Multifunktionsjustering av spännhjulet.

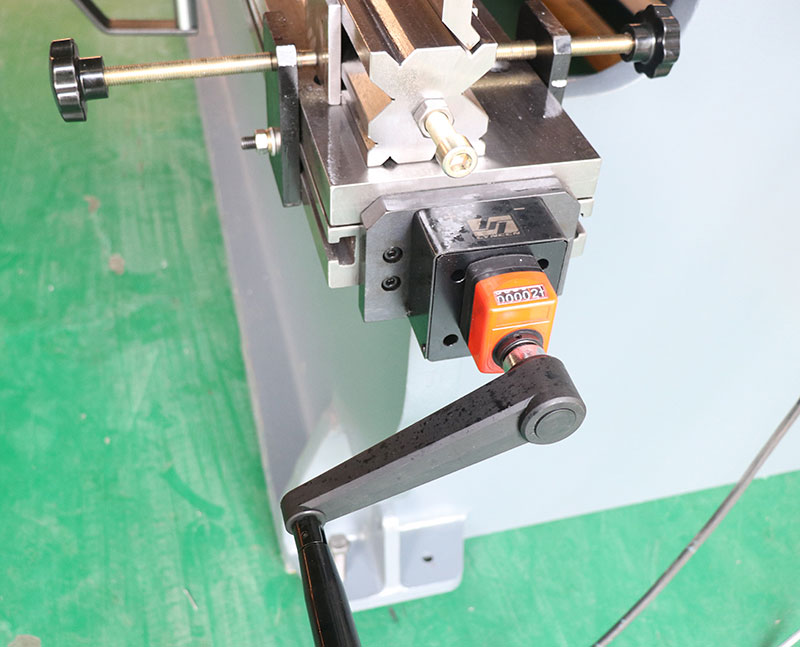

Manuell bordskrona (valfritt)

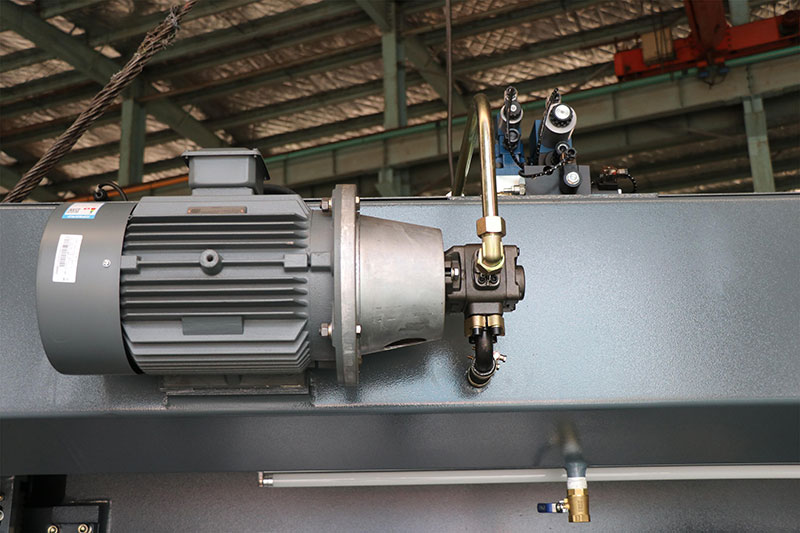

Siemens huvudmotor tyskt märke.

Sunny pump USA märke.

Rexroth ventil tyskt märke.

Snabblåsning i europeisk stil

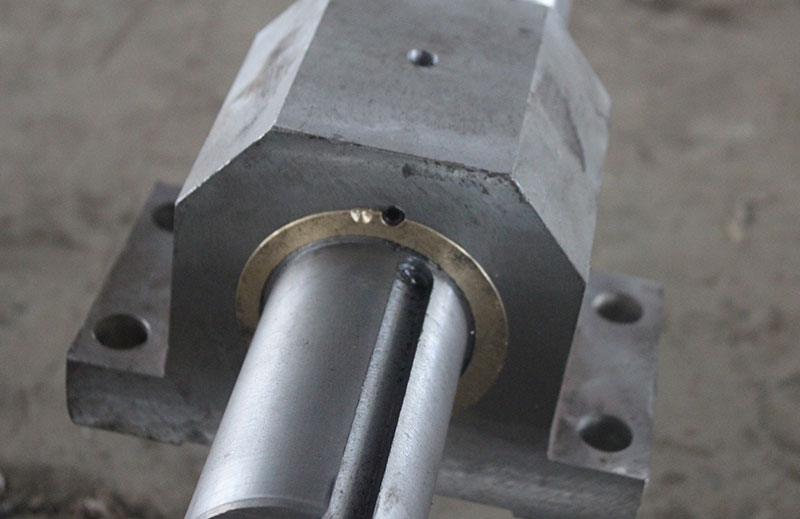

Styrbanan använder mässing, slitstark, lång livslängd.

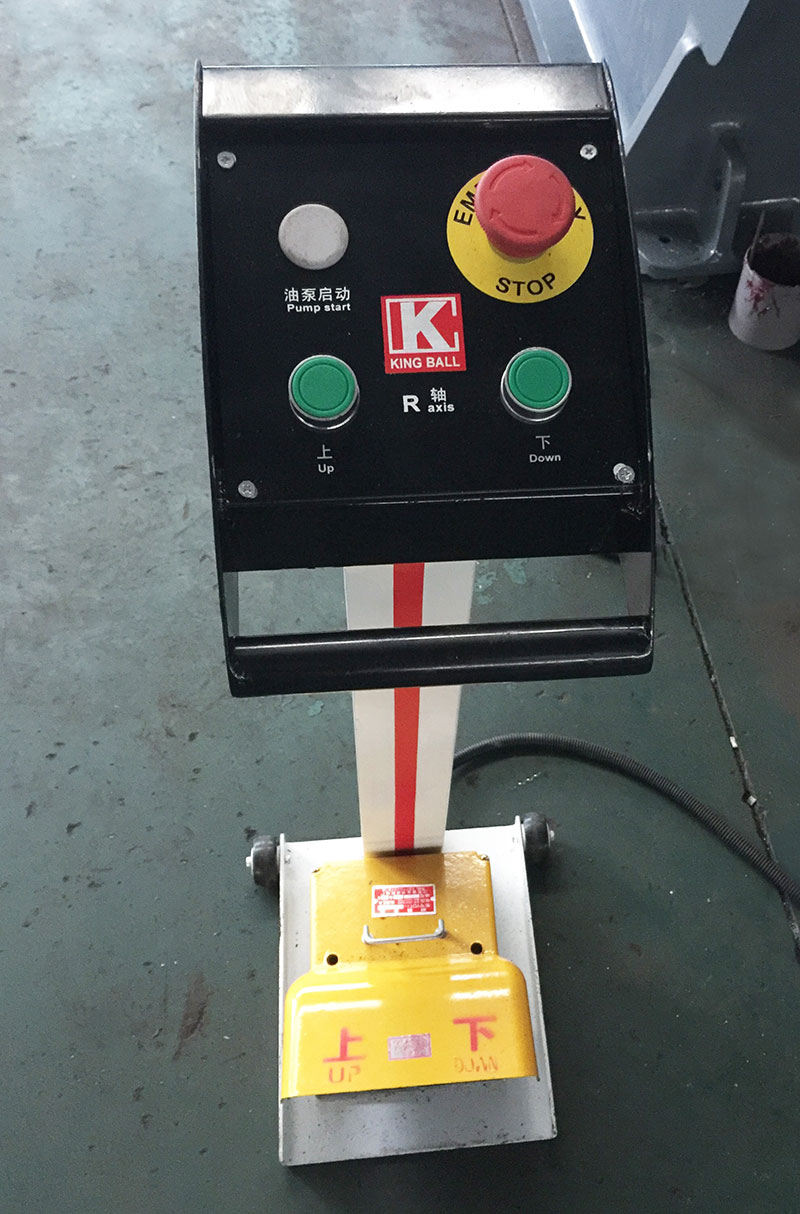

Pedalbrytare med nödstopp, säker drift, basen med rullar lätt att flytta.

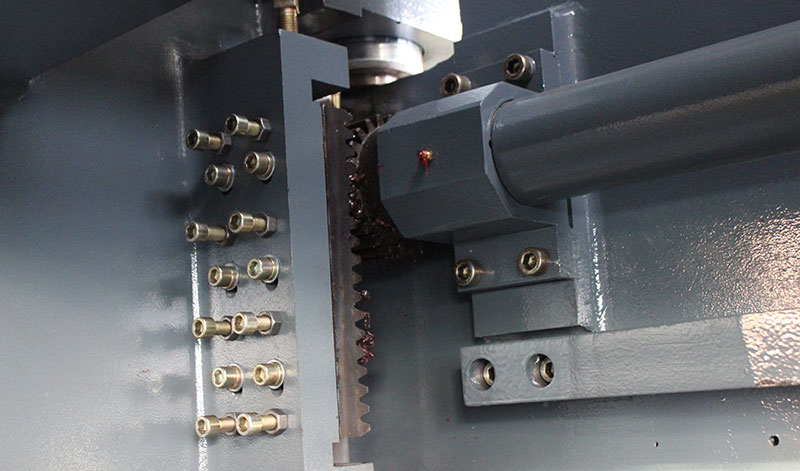

Torsionsstången är synkroniserad med kuggstången. ram ner snabbt, lätt att justera de två sidorna av synkroniseringen.

Kontakten använder slitstark mässing.

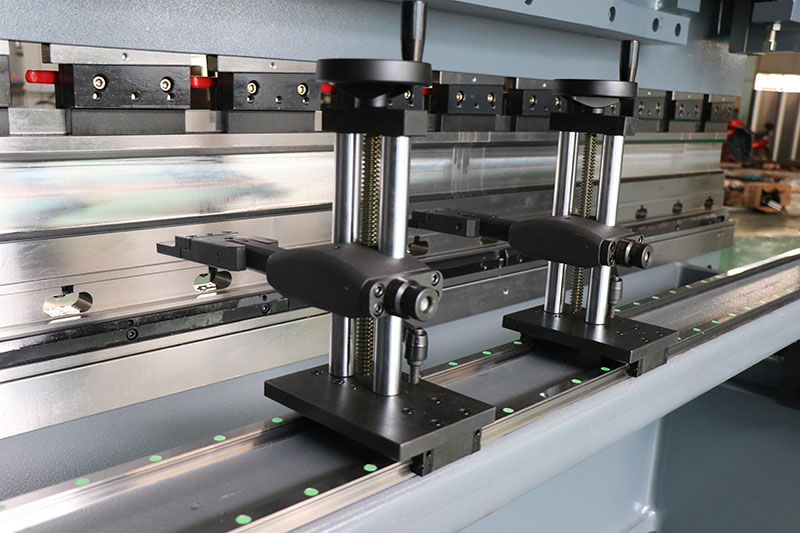

Proppen upp och ner manuellt, flytta vänster och höger på två linjära guider.

Huvudkonfiguration

namn	Producent
CNC-styrenhet	E21 Estun China Brand
Huvudmotor	Märke Siemens Tyskland
Elektriska komponenter	varumärke Schneider France
Växelpump	Sunny USA varumärke
Tätningsring	NOK Japanska märket
Hydrauliskt system	Boschrexroth Tysklands märke
Kulskruv, linjär styrning	HIWIN Taiwan varumärke
Slangkoppling	EMB Tysklands varumärke
Frekvensomformare	Shihlin Taiwan varumärke

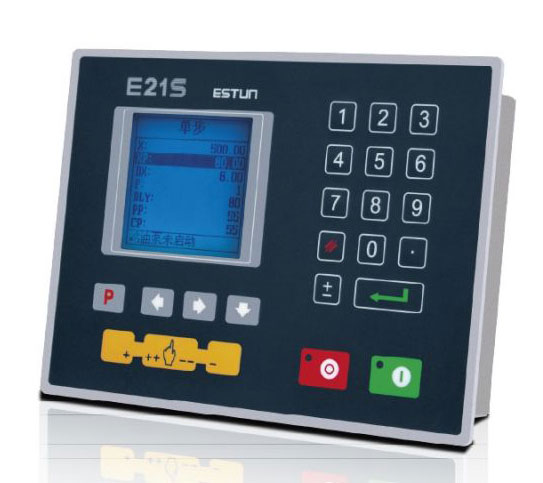

E21 NC-styrenhet

Backgauge och blockkontroll

Styrning för allmänna AC-motorer, frekvensomriktare Intelligent positionering

Lagerräknare Håll-/dekompressionstidsinställning

Programminne för upp till 40 program Upp till 25 steg per program

En sida positionering Indragningsfunktion

En nyckel säkerhetskopiering/återställning av parametrar mm/tum

kinesiska/engelska

Standardtillbehören finns nedan:

• Ankarbult
• Sexkantsmutter
• Tätningsring
• Packning
• Fettpistol
• Insexnyckel
• Pedal
• Främre stödarmar
• Elboxnyckel, kontrollpanelnyckel
• Bruksanvisningar

Vår tjänst

Försäljningstjänster:

1. förfrågnings- och konsultstöd
2. stöd för provtestning
3. besök vår fabrik

Eftermarknadstjänster:

1. 2 års garantitid
2. utbildning i hur man installerar och använder bromspressmaskinen
3. Ingenjörer tillgängliga för service av maskiner utomlands

Detaljer

• Skjutslag (mm): 120 mm
• Automatisk nivå: Helautomatisk
• Halsdjup (mm): 300 mm
• Maskintyp: Torsion Bar
• Arbetsbords längd (mm): 3200 mm
• Arbetsbordets bredd (mm): 200 mm
• Skick: Ny
• Material/metallbearbetad: Mässing/koppar, rostfritt stål, ALLOY, kolstål, aluminium
• Automation: Automatisk
• Extra tjänster: Bearbetning
• År: 2022
• Vikt (KG): 5000
• Motoreffekt (kw): 5,5 kw
• Viktiga försäljningsargument: Lätt att använda
• Garanti: 2 år
• Tillämpliga industrier: Maskinreparationsverkstäder, tillverkningsanläggning
• Showroom Plats: Ingen
• Marknadsföringstyp: Ny produkt 2020
• Maskintestrapport: Tillhandahålls
• Videoutgående inspektion: tillhandahålls
• Garanti för kärnkomponenter: 2 år
• Kärnkomponenter: Motor
• Färg: Valfritt
• Styrsystem: E21S
• Öppen höjd: 350 mm
• Spänning: 220V/380V/415V/440V/anpassad
• Mått: 3500*1500*2300mm
• Artikel: Press Brake Bending Marchine
• Huvudmotor: Siemens Tyskland
• Hydraulsystem: Boschrexroth
• Växelpump: Soligt
• Nominellt tryck (kN): 630 kN
• Certifiering: ce
• Eftermarknadsservice tillhandahålls: Fältinstallation, idrifttagning och utbildning, fältunderhåll och reparationsservice, teknisk videosupport, onlinesupport
• Efter garantiservice: Teknisk videosupport, onlinesupport, reservdelar, fältunderhåll och reparationsservice
