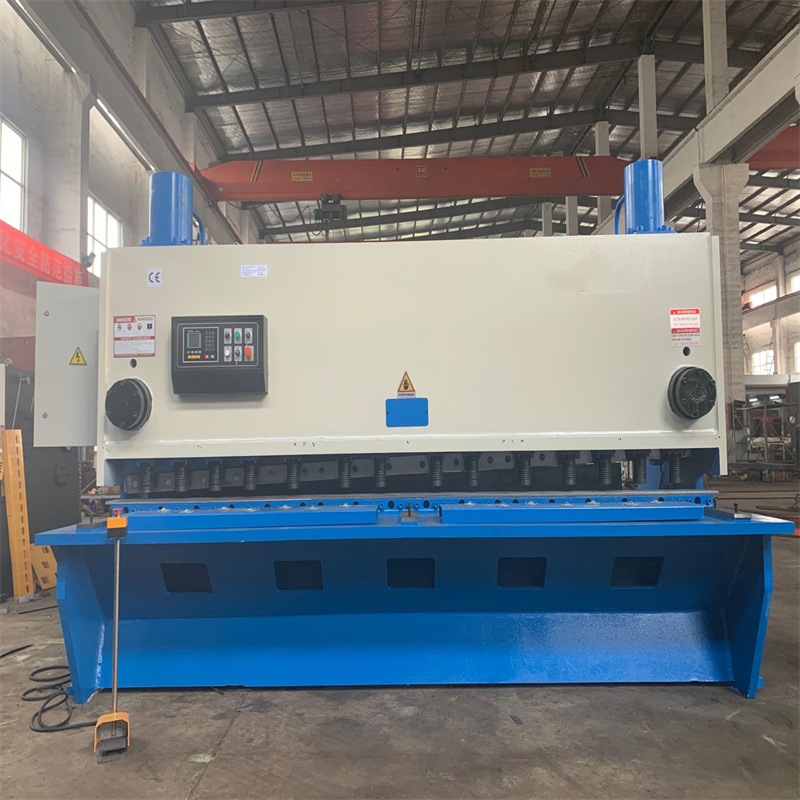

Plåtskärmaskin Hydraulisk giljotinklippningsmaskin för skärning av järn

Swing beam klippmaskin

1. Rack, knivvibrationer för att eliminera stress, svetsmaskin, hållbar

2. Avancerat integrerat hydraulsystem, bra tillförlitlighet

3. Trepunktsstödrullningsstyrning för att eliminera lagerspelet, för att säkerställa kvaliteten på skjuvningen

4. Elektrisk bladgapjustering, snabb och exakt

5. Vid full användning av bladets egg på alla sidor, den ökade användningen av tid

6. Skjuvvinkeln kan justeras elektriskt, vilket minskar mängden skjuvdeformationsplatta

7. Efter blocket, RV reducerare elektrisk justering, elektronisk digital display, exakt och pålitlig

Klippmaskinens huvudfunktioner:

1, tyska Siemens Motor kan vara tillval

2, Frankrike Schneider Electric kan vara tillval

3, USA Sunny oljepump är tillval

4, Materialtryckcylinder, för att säkerställa bästa läckagetäthet, utan problem med oljeläckage

5, Oljecylindern är med spegeln färdig, också för att minska problem med oljeläckage

Hydrauliskt system

1) Anta integrerat hydrauliskt kontrollsystem, mer pålitligt och lätt för underhåll. Hydraulsystemet består av motor-, oljepump- och ventilgrupper och det är installerat i toppen av oljelådan

2) Varje komplett arbetscykel kan uppnås genom styrning av hydraulventilen. Fjärrjusteringsventilen kan justera arbetstrycket på höger sida av väggskivan

3) Alla tätningar i cylindern är importerade (det mest kända varumärket), bra kvalitet och hög prestanda

4) Överbelastningsskydd är utrustat med hydraulsystemet, vilket kan säkerställa att inget läckage finns, och oljenivån kan avläsas eller ses direkt.

Bladjustering och skärprecision

1) Använd ett handhjul för att snabbt och exakt justera bladspelet, klippning i sektioner, skärning av skugglinjer

2) De rektangulära monoblockbladen med lång livslängd med 4 skäreggar, högkvalitativa högkolhaltiga högkromblad D2 kvalitet

3) Skjuvvinkeln är variabel, vilket kan minska skjuvningsdeformationen av plåt och kan klippa mycket tjockare plåt

4) Systemet använder en hydraulisk ackumulator av blåstyp som hjälpenergi, absorberar tryckchocken, maskinen går smidigt, lågt ljud.

Inbyggd fjädertryckcylinder

Inbyggd fjädertryckcylinder, dess nedre ände utrustad med specialmaterialpackning, styr trycket separat, undviker
aluminiumlegering eller andra mjuka material som präglas

Arbetsbänk

Rullande stålkula på arbetsbänken kan minska friktionen, skydda arbetsstyckets yta; delikat design är bekvämt för att skära små material för hand

Hydraulisk ventil

Hydraulisk transmission med hög tillförlitlighet, integrerat dydrauliskt system kan effektivt lindra problem orsakade av läckage av hydraulvätska,

Elektriskt system

Elektriska komponenter är importerade eller från kinesisk-utländska joint venture, i enlighet med internationella standarder, tillförlitliga
säkerhet, lång livslängd, bra anti-interferensförmåga.

Kontroller

E21S styrenhet fribärande enhet, hänvisar till man-maskin ingenjörskonstprincip, enkel CNC-systemdrift
yta, vilket avsevärt förbättrar driftprecisionen och komforten

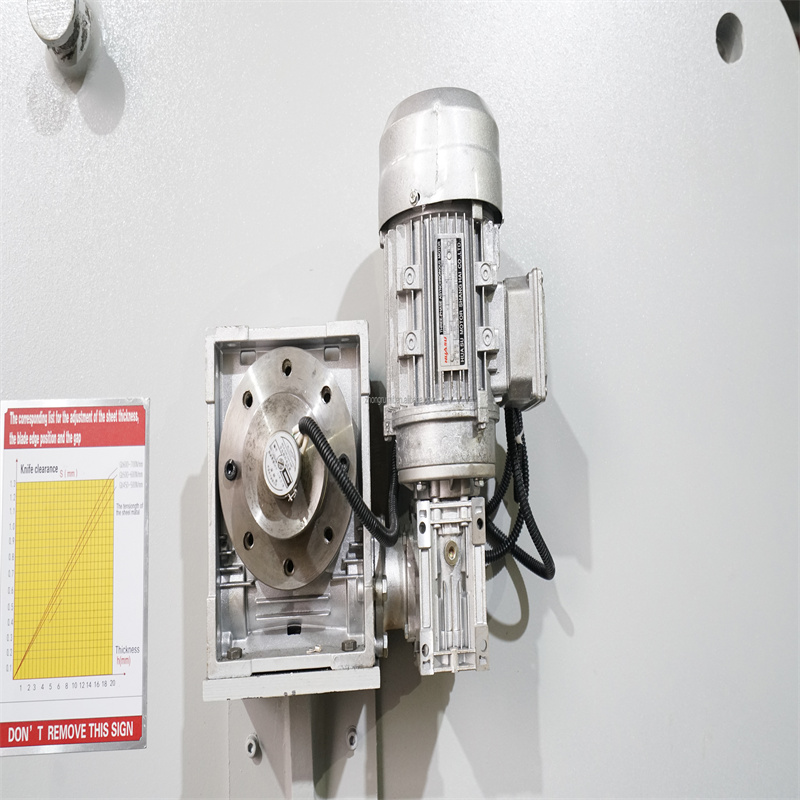

Justering av bladspel

Snabbjusteringsmekanism för att omorganisera bladspelet, enkel manövrering för hand, för att uppnå steglös justering av bladspelet

Modell (QC12Y-serien)	Max skärning tjocklek (mm)	Max klipplängd (mm)	Skärvinkel	Ram stryker (n/min)	Tillbaka stopp räckvidd (mm)	Motor (kw)	Maskinstorlek (mm)
4x2500	4	2500	1.3	18	20-600	4	3150x1650x1700
4x3200	4	3200	1.3	18	20-600	5.5	3840x1675x1600
4x4000	4	4000	1.3	12	20-600	5.5	4640x1850x1750
4x5000	4	5000	1.3	10	20-600	7.5	5660x2050x1900
4x6000	4	6000	1.3	7	20-800	7.5	6730x2250x2500
6x2500	6	2500	1.3	18	20-600	7.5	3130x1675x1600
6x3200	6	3200	1.3	14	20-600	7.5	3840x1675x1620
6x4000	6	4000	1.3	14	20-600	7.5	4630x1850x1700
6x5000	6	5000	1.3	12	20-800	11	5660x2050x1950
6x6000	6	6000	1.3	10	20-800	11	6700x2300x2300
8x2500	8	2500	1.3	12	20-600	11	3130x1530x1600
8x3200	8	3200	1.3	10	20-600	11	3840x1675x1620
8x4000	8	4000	1.3	8	20-600	11	4630x1850x1700
8x5000	8	5000	1.3	7	20-800	15	4630x2050x1950
8x6000	8	6000	1.3	6	20-800	15	6750x2330x2230
10x2500	10	2500	1.3	12	20-600	15	3130x1580x1800
10x3200	10	3200	1.3	10	20-600	15	3840x1725x1850
10x4000	10	4000	1.3	8	20-600	15	4650x1900x1850
10x5000	10	5000	1.3	8	20-800	15	5600x2000x1950
16x2500	16	2500	1.3	10	20-600	18.5	3200x2150x2250
16x3200	16	3200	1.3	9	20-600	18.5	3900x2150x2250
16x4000	16	4000	1.3	8	20-600	22	4700x2150x2250
16x5000	16	5000	1.3	6	20-600	30	5800x2500x2500

FAQ

Q1. Hur är det med kvaliteten på dina maskiner?

Vårt företag är nyckelföretaget i den nationella maskinindustrin, med en grupp erfaren professionell ingenjörs- och teknisk personal, produktions- och testutrustning, med 20 års erfarenhet av produkttillverkning. Vi har åtagit oss att nöjda kunder är vår strävan, kvalitet måste göra kunderna nöjda.

Q2. Kan du ge mig ett bättre pris för maskinen?

1. Kvaliteten på företagets produkter är alltid bra, och vi vet att den utomeuropeiska marknaden är viktigare och svårare än den inhemska marknaden. På grund av tidskostnaden för eftermarknadskommunikation är våra maskiner alltid av högre kvalitet för att säkerställa att de kan fungera utöver den verkliga garantiperioden.

2. Vi kommer definitivt att tillhandahålla kvalitet = pris, pris = kvalitet, och det matchande priset är acceptabelt för kunden. Vi välkomnar dig att förhandla med oss och få god tillfredsställelse.

3. Som fabrik har vi en fördel i pris.

Q3. Hur kan vi ge dig effektiva tjänster (metallbearbetningslösning)?

Det finns tre steg enligt följande:

1. Samla dina krav baserat på din verkliga arbetssituation.

2. Analysera din information och ge vår feedback.

3. Erbjud alternativ baserat på dina specifika behov. Till exempel reg. standardprodukter, vi kan erbjuda professionella rekommendationer icke-standardiserade produkter, vi kan erbjuda professionell design.

Detaljer

Max. Klippbredd (mm): 4000
Max. Skärtjocklek (mm): 6 mm
Automatisk nivå: Helautomatisk
Skjuvvinkel: 1,3
Bladlängd (mm): 4000 mm
Halsdjup (mm): 80 mm
Skick: Ny
Märke: ntpacific
Effekt (kW): 7,5 kW
Vikt (KG): 8500 KG
Spänning: Kundernas krav
Mått (L*B*H): 4630x1850x1700
År: 2021
Garanti: 1 år
Viktiga försäljningsargument: Hög noggrannhet
Tillämpliga branscher: Byggmaterialaffärer, maskinreparationsverkstäder, tillverkningsanläggning, detaljhandel, byggnadsverk
Showroom Plats: Ingen
Marknadsföringstyp: Vanlig produkt
Maskintestrapport: Tillhandahålls
Videoutgående inspektion: tillhandahålls
Garanti för kärnkomponenter: 1 år
Kärnkomponenter: Motor, pump, PLC
Namn:: Hydraulisk klippmaskin av järnplåt
färg:: Kundernas krav
Hydraulsystem: Bosch Rexroth Tyskland
Tätningsringar: NOK Japan
Elektriska delar: Siemens & Schneider
Hydraulolja: 46#
BLAD: LEGERINGSTÅL
kväve: inget behov
Användning: Rostfri stålplåt av mild kol eller järnplåt
klippplåtsmaterial tillgängligt: Milt stål, rostfritt stål, aluminiumstål
Service efter försäljning: Onlinesupport
Service efter garanti: Onlinesupport
Lokal serviceplats: Ingen
Certifiering: ce
