Metallskärning Hydraulisk stålarbetare maskin för stansning beskärning skåra skärning

Produktbeskrivning

Våra stålarbetare kommer att leverera optimal kvalitet och produktivitet till ett rimligt pris till ditt företag. Denna universella maskin, gjorde det möjligt för dig att stansa, beskära, hacka, skära och många andra funktioner beroende på din verktygskonfiguration. Denna maskin är utrustad med två separata stationer som kan arbeta självständigt. Mycket exakt bearbetade mekaniska delar och utvalda hydrauliska och elektriska huvudkomponenter garanterade lång servicelös funktion och stabil drift under alla förhållanden.

Detaljerade bilder

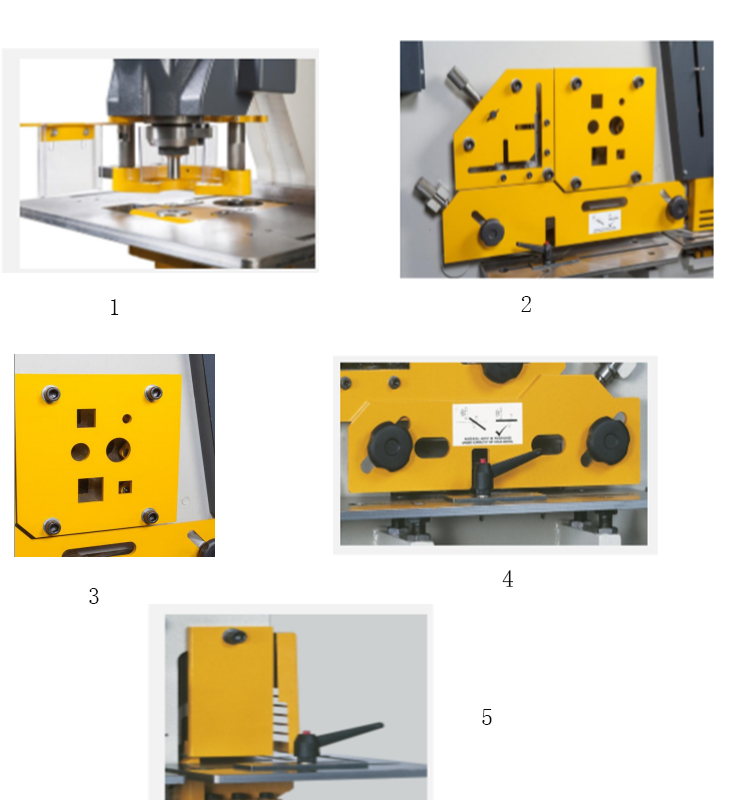

1. Stansstation

Den stora stansbäddsytan har ett löstagbart frontblock och är designat för att ge ett mycket brett utbud av stansningsapplikationer. Ett stansbord med regler och guider för repetitionsarbeten finns som standardutrustning.

2. Vinkelstation

Denna station ger vinkelskärning med stor kapacitet vid 90° och 45°. Vinklar mellan 45° och 90° kan uppnås genom att först skära vid 90° och sedan flänsklippa till önskad vinkel i klippstationen

3. Sektionsskärningsstation

Maskinerna är som standard utrustade med blad för kapning av runda och fyrkantiga stänger. Med extra utrustning kan maskinerna skära, i denna öppning, kanal, regel, T-sektion och många andra specialprofiler.

4. Klippning

Klippenheten är försedd med en enkel robust nedhållare som är justerbar till valfri materialtjocklek inom maskinens skärkapacitet. Skjuvmatningsbordet med justerbara styrningar är monterat för att möjliggöra exakt matning av material. Styrningen kan justeras för att tillåta geringsskärning upp till 45° för plana stänger eller för att trimma flänsvinklarna.

5. Notchstation

Notchstationen är som standard utrustad med ett rektangulärt notchbord med justerbara ryggstopp, vilket möjliggör upprepad positionering.

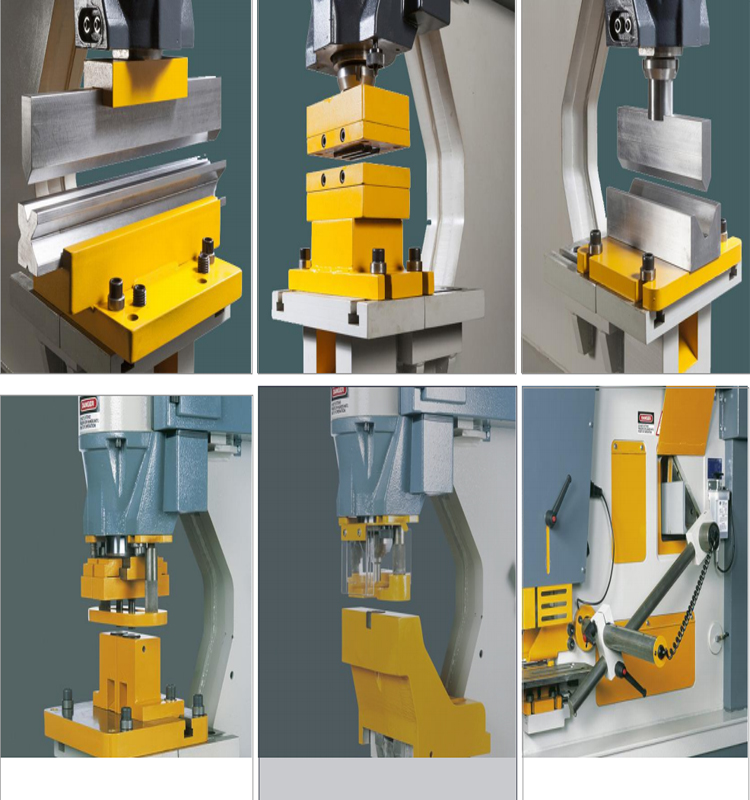

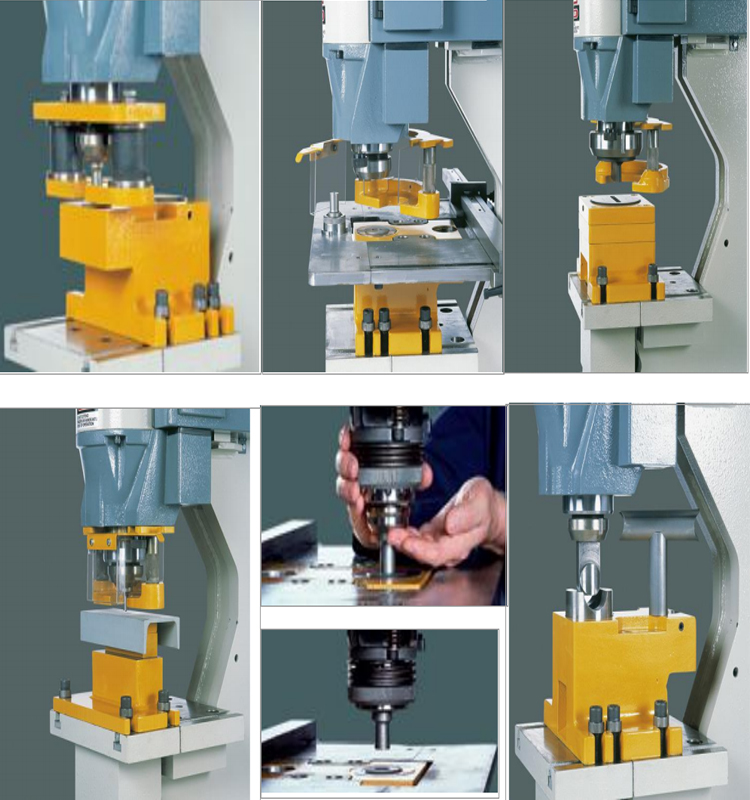

Ansökningar

Stansstationsapplikationer (tillvalsutrustning) Minimal deformering av stripperenhet, Minimal deformering stripperenhet för att ge minimal deformation samtidigt som man stansar täta hål i plan stång.

Snabbt verktygsbyte

Snabbbyte av stanshållare. Behöver endast vrida stanshållaren 90° för att låsa i position. Stort hålfäste, Stort hål/spårfäste för diametrar från 38 upp till 110 mm. Finns även för diametrar upp till 160 eller 225 mm.

Kanal-/balkbanstöd

Speciellt utformad banhållare för stansning i banan av kanal eller balk. Bolster för specialprofiler finns på ansökan.

"Supersnabb" verktygsbyte

Fjäder och kullager låser/låser upp verktyget på plats med 90° handvridning. Inga skiftnycklar eller skiftnycklar krävs.

Rörskåra enhet

För 90-graders anslutning med rör. Finns för ytterdiametrar upp till 165 mm.

Arkbockningsenhet

Arkbockningsenhet med multi-vee-block (med 10, 20, 24 & 40 mm breda V-öppningar, alla 85°).

Gallerhålsenhet

Speciell stansenhet för stansventilationsapplikationer.

Stångbockningsenhet

För bockning av material upp till max. 22 mm tjocklek. Med single-vee block, 76 mm med V vid 85°

Dubbelhålsenhet

Dubbelhåls variabel stigningsenhet. Stansar 2 hål upp till 29 mm dia.

Svanhalsstöd

För ban- och flänsstansning upp till 32 mm dia. i 300 mm max. kanal och 'I'beam.

Touch & cut stopp med lindat längd

Touch & Cut-stoppet (tillval) med linjal längd (en meter) kan användas för vinkelkapning, sektionsklippning och klippstation. 2 eller 3 meters längder finns.

Tekniska funktioner

Modell	MULTI 70	MULTY 95	MULTY 125
RÄCKAD KAPACITET	70T	95T	125T
STANSNING
Maxkapacitet	26*20	27*25	35*25
Diameter * Tjocklek	57*9	57*12	67*16
Resa	55	80	80
Standard halsdjup	305	355	355
Deep throat (valfritt)	625	625	625
Standard maxslag	57	57	57
Valfri maximal punch	160	160	225
Maximal strålstorlek	305	305	305
SKIFNING
Platttjocklek	300*20	380*20	380*25
Maximal arkbredd	375*15	480*15	600*15
45' vinkelskjuvning, max 45'	100*15	120*15	120*15
90' Cut	130*13	150*15	150*18
45'Klipp	70*10	80*10	80*10
SNITTNING
Rundstång/fyrkantstål	45	50	55
Kanal / H-Beam*	130*65	160*90	200*100
T-Beam*	90*12	100*12	120*12
SNÄCKNING
Platttjocklek	12	13	13
Bredd- rektangel	45	52	60
Djupt-rektangulär	90	100	100
Djup-V-formad	60	70	80
Trimning	100*10	100*13	100*13
HÖRNSTAG*
Notching maximal kapacitet	250*6	250*6	250*6
RÖRHACK*
Maximal rördiameter	83	108	108
BÖJNING*
Platt stålböjning	250*13	250*20	250*22
Plåtböjning	500*3	500*3	700*3
STANSNING VID NOTCH STATION
Djup hals	125	125	125
Maxkapacitet	38*8	38*10	38*12
TEKNISK DATA
Motoreffekt KW	7.5	7.5	7.5
Maskinens nettovikt Kg	1620/1990	2430/2880	3100/3620
Maskinmått (L*B*H)cm	164*71*180	190*79*191	200*80*203

Detaljer

• Modellnummer: Multi 70
• CNC eller inte: CNC
• Skick: Ny
• Nominell kraft (kN): 700 kN
• Strömkälla: Hydraulisk
• Spänning: 380V/220V Tillval
• Mått (L*B*H): 1640*710*1800
• Motoreffekt (kW): 7,5
• Vikt (T): 1,62199
• Viktiga försäljningsargument: Multifunktionell
• Garanti: 1 år
• Showroom Plats: Ingen
• Tillämpliga industrier: Byggmaterialaffärer, gårdar, tryckerier, byggnadsverk, energi och gruvdrift, mat- och dryckesaffärer, reklamföretag
• Maskintyp: Hydraulic Ironworker
• Eftermarknadsservice tillhandahålls: Onlinesupport, teknisk videosupport, fältunderhåll och reparationsservice
• Efter garantiservice: Teknisk videosupport, onlinesupport, fältunderhåll och reparationsservice
• Lokal serviceplats: Ingen
• Glidslag (mm): 55/80
• Certifiering: CE
• Tryckkapacitet: 70T
• Funktion: Stans hål, sektion av stålskärning, slitsning, vinkelskåra, bockning
• Stansning vid Notch Station Deep Throat: 125
• Maximal kapacitet: 70T
• Diameter*Tjocklek: 57*9
• Resor: 55
• Standard maximalt slag: 57
• Valfri maximal stans: 160
• Maximal strålstorlek: 305
• Färg: Gul / Tillval
